KNX — открытый стандарт, и его главная фишка в том, что оборудование десятков производителей без проблем работает в одной сети. Но эта магия совместимости держится не только на умном протоколе и адресации. Она держится на физическом уровне — на медном кабеле.
Если заложить в проект «случайную» витую пару, система может повести себя непредсказуемо: терять связь, глючить или вовсе не запуститься после чистовой отделки. А попытка сэкономить на кабеле часто заканчивается законным отказом вендора в гарантии. В этом материале разберём физиологию шины KNX TP: посмотрим, как правильно прокладывать трассы, разберём преимущества сертификата кабеля от KNX Association и подскажем как спроектировать топологию так, чтобы система работала безотказно.
Как правильно прокладывать кабель KNX в помещении и на улице

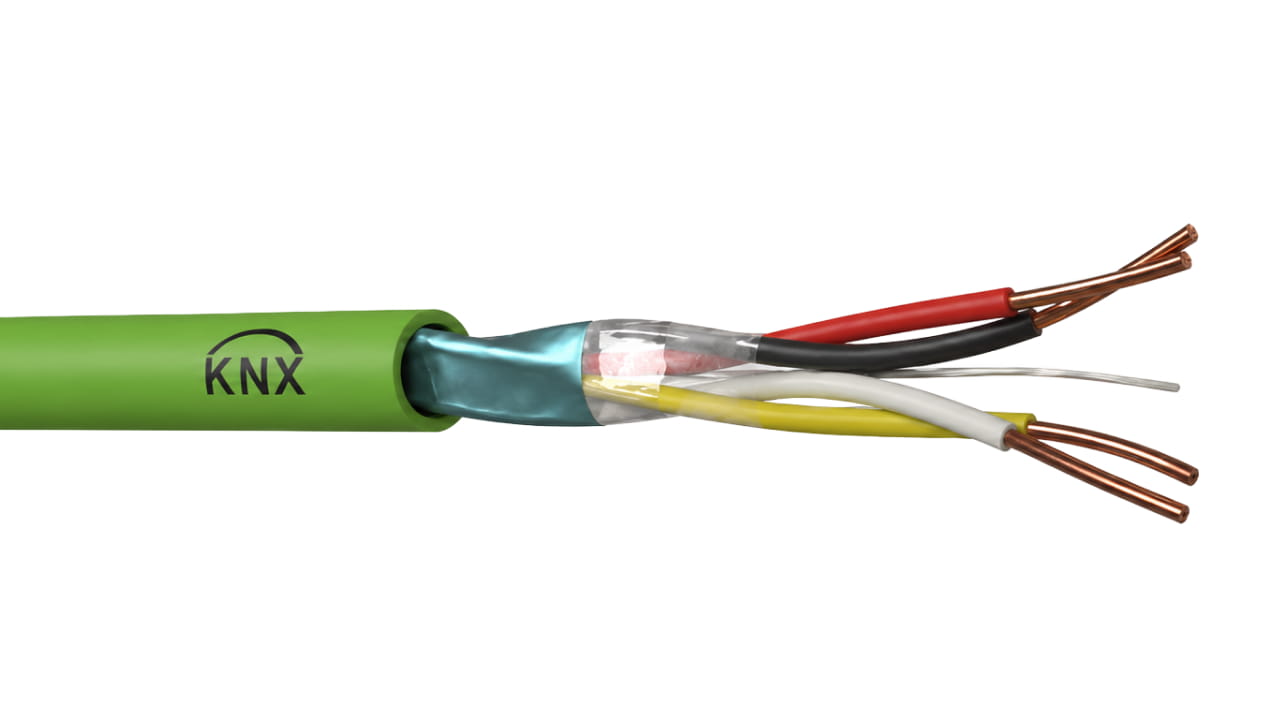

Шина KNX TP (Twisted Pair) работает на базе фирменного кабеля 2×2×0,8 мм. Здесь всё просто: одна пара передаёт данные и низковольтное питание устройств, а вторая остаётся про запас или используется для дополнительного питания.

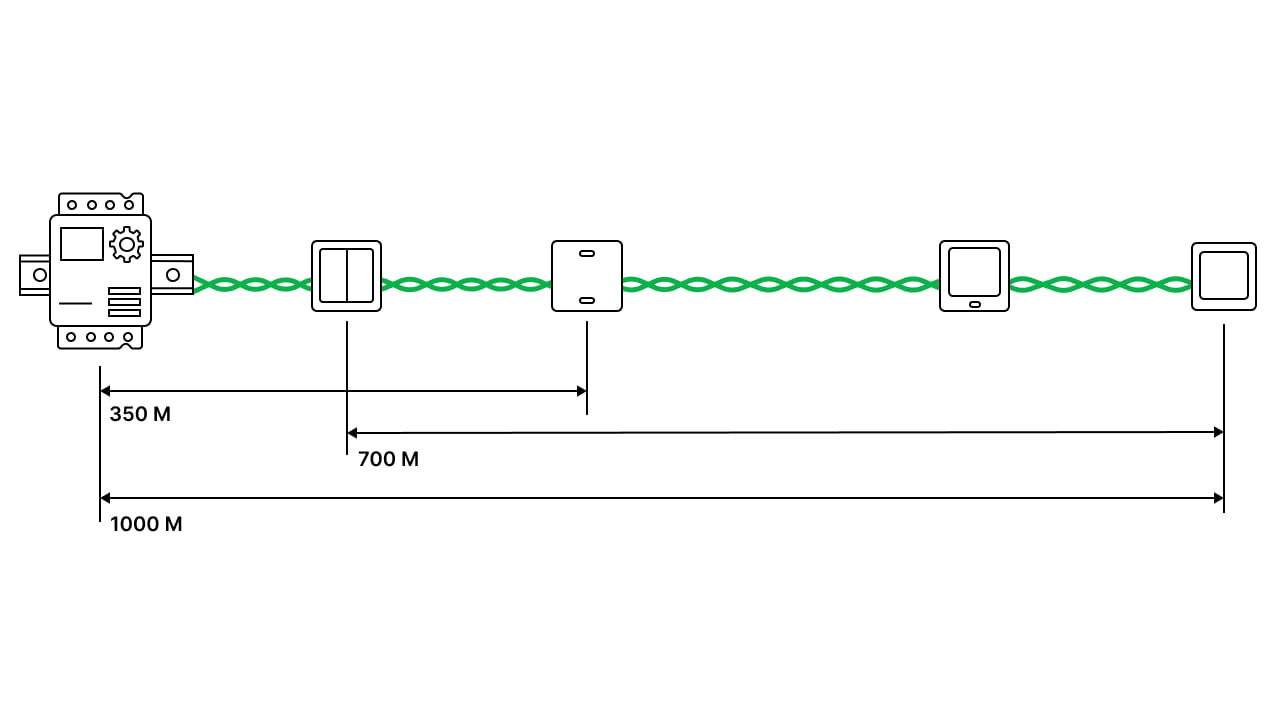

Но прежде чем тянуть линии, нужно помнить о жёстких физических ограничениях стандарта:
Максимальная длина кабеля в одном сегменте — 1000 м.
Максимальное расстояние от блока питания до самого удалённого устройства — 350 м.
Максимальное расстояние между двумя любыми устройствами на линии — 700 м.
В базовой версии стандарта (топология TP1-64) на один сегмент можно повесить не более 64 устройств. Это ограничение диктует стандартный блок питания на 640 мА, ведь каждое устройство потребляет из шины около 10 мА.
Однако этот лимит — не догма протокола, а всего лишь следствие мощности БП. Современные производители (Zennio, MDT, Gira, Jung и другие) выпускают блоки на 960 и 1280 мА. С ними, в рамках более свежей топологии TP1-256, на один сегмент спокойно встают 128–256 устройств без дополнительных линейных повторителей.
Допустимы шлейф, звезда, дерево или их комбинация. Главное — без образования замкнутых колец.
Главное правило: итоговое число устройств всегда считается по фактическому энергопотреблению и мощности выбранного БП. Закладывайте запас в 20% от номинала ещё на этапе проектирования, а не гадайте постфактум, почему шина просела.
Как прокладывать кабель KNX внутри помещений
Кабель прокладывается в кабель-каналах, гофре, под штукатуркой или в стенах вместе с силовыми линиями. В целом требования те же, что и для силовых сетей 230/400 В AC, но есть важные нюансы совместной прокладки.

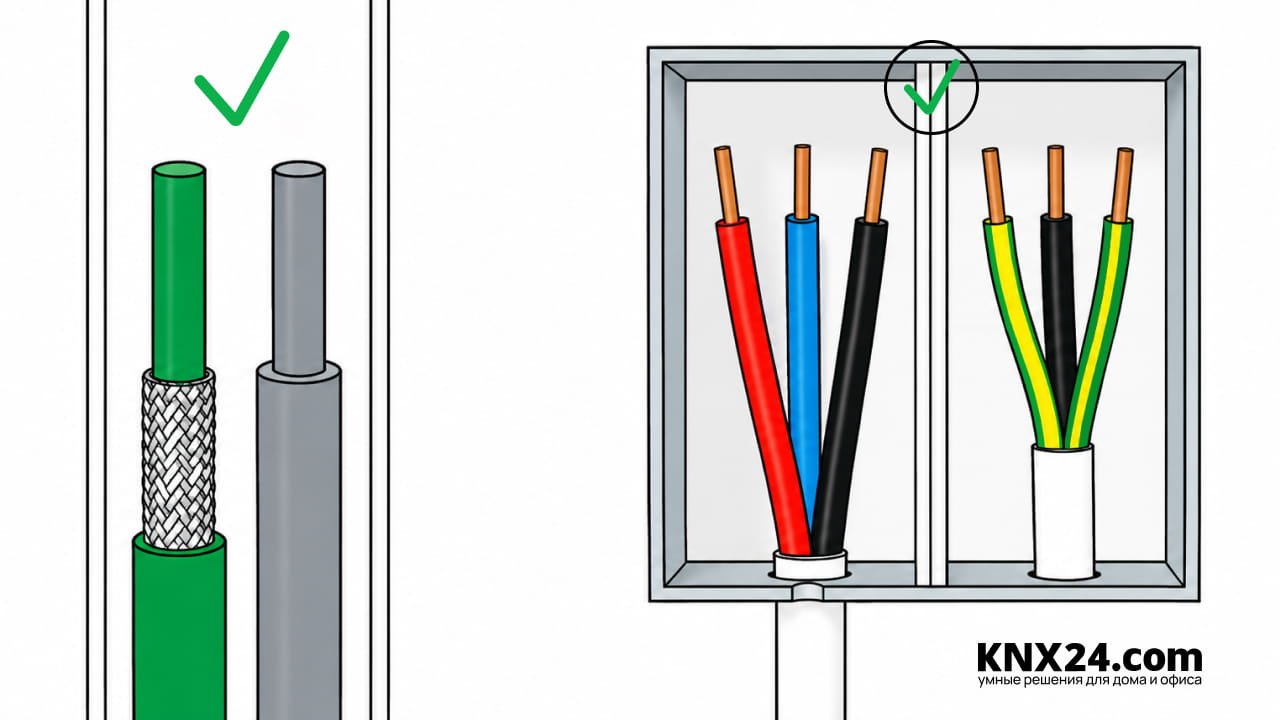

Если вы тянете силовой кабель в оболочке (например, типовой NYM) рядом с сертифицированным кабелем KNX TP (YCYM 2x2x0,8 или J-Y(St)Y 2x2x0,8 с изоляцией на 2,5 кВ), их можно класть вплотную, без зазора. Сертифицированный KNX-кабель имеет повышенное сопротивление изоляции, которое как раз и рассчитано на безопасное соседство с силовыми линиями.
Совсем другая история — изолированные одножильные проводники без общей защитной оболочки. Если жилы кабеля KNX TP контактируют напрямую с оболочкой соседнего силового кабеля 230 В, между ними нужно выдержать минимум 4 мм, либо поставить разделительную перегородку (изолирующую муфту). Это же требование действует для любых цепей, не относящихся к безопасному сверхнизкому напряжению (SELV/PELV).
Практический совет. Если прокладывается оболочечный сертифицированный KNX-кабель рядом с оболочечным силовым — зазор не требуется. Но на любой разделке (распределительная коробка, клеммник, подключение к устройству) правило 4 мм вступает в силу. На российских объектах технадзор часто оценивает монтаж субъективно. Чтобы не балансировать на грани норматива, проектируйте прокладку KNX-кабеля по логике слаботочных систем: отдельный лоток или секция с перегородкой. Это снижает реальные наводки и снимает вопросы при приёмке.
Отдельное требование касается пересечений: силовые и шинные линии должны пересекаться строго под прямым углом. Это сводит к минимуму площадь электромагнитного взаимодействия.
Как прокладывать KNX кабель в электрощите

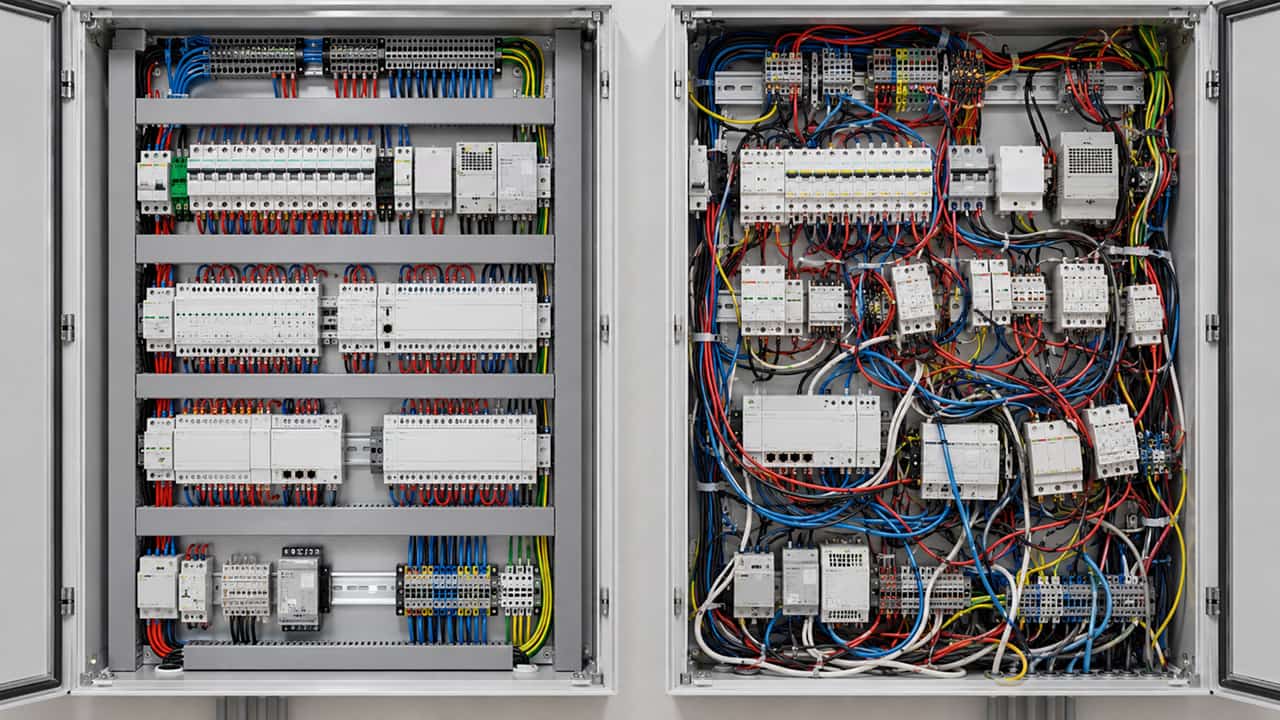

В щите сосредоточена максимальная плотность силовых жил, автоматов и блоков питания. Здесь же чаще всего возникают наводки при небрежном монтаже. Базовые правила:
- Кабель шины не должен идти вплотную к силовым автоматам, контакторам и импульсным БП (драйверы LED и т.п.) — это локальные источники широкополосных помех. Для жил без общей оболочки действует правило 4 мм или перегородка. Для оболочечных сертифицированных кабелей зазор не нужен.
- Избегайте длинных параллельных пробегов KNX-кабеля рядом с силовыми шинами щита (PEN, N, фазные). Пересечения — под прямым углом.
- Кабели KNX, заходящие в щит, должны иметь запас по длине. Подключение в натяг недопустимо. Сделайте петлю (например, опустите кабель вдоль стенки до низа и поднимите к устройству) — это упростит обслуживание и расширение линии.
При плотной компоновке щита использование экранированного и гибкого кабеля VOKA сильно облегчает разводку. Качественное повитие и стабильный экран дают запас по помехозащищённости, когда выдержать физические расстояния между трассами просто невозможно.
Как вести KNX кабель на улице и под землёй

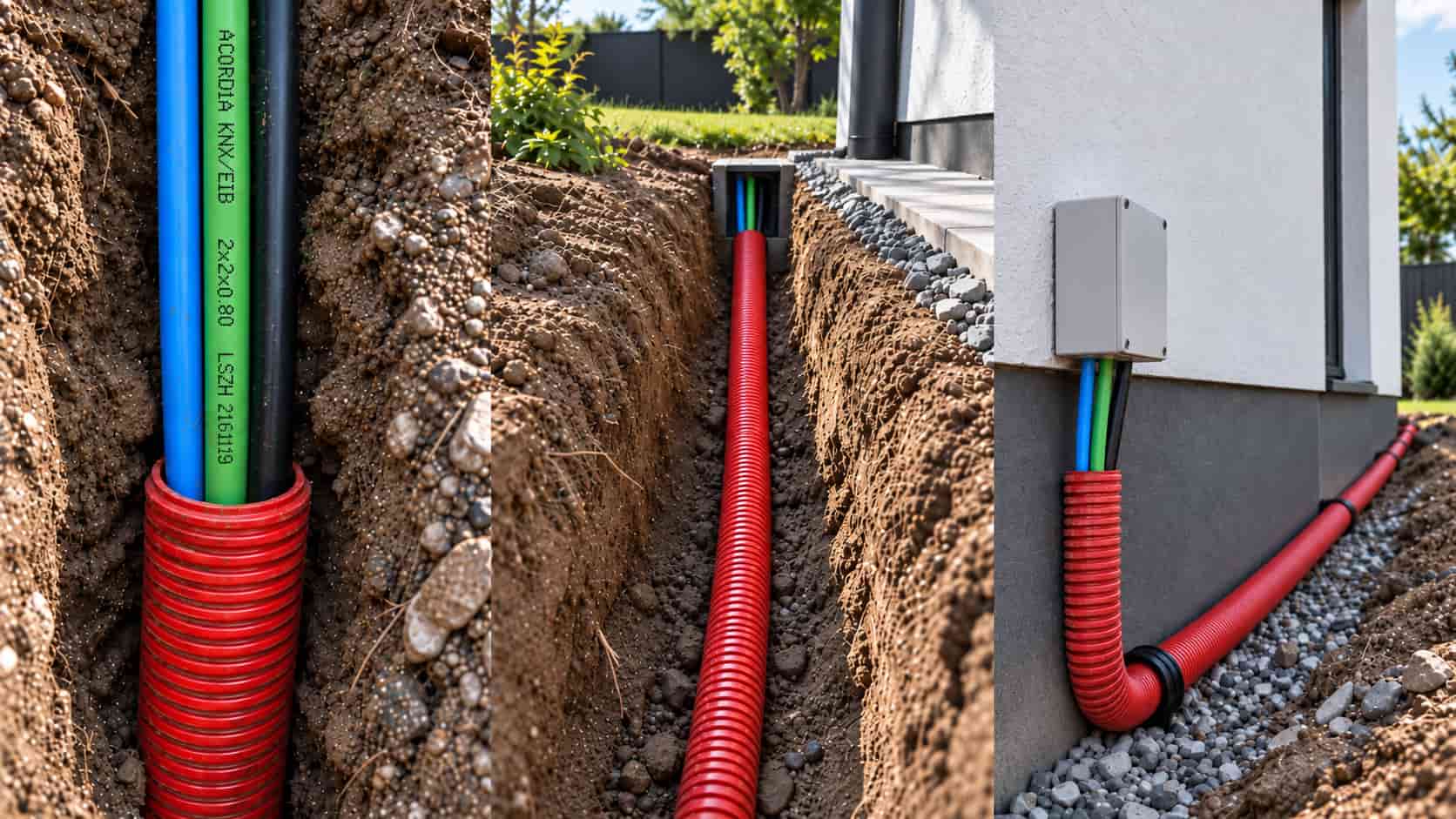

Вне зданий KNX-кабель защищают трубой (гофрированной или гладкой ПНД/ПВХ). Труба берёт на себя механическую и гидроизоляционную защиту. В грунте она укладывается на нормативной глубине (обычно 0,5–0,7 м в зависимости от региона и типа грунта, конкретное значение уточняется по местным нормам прокладки слаботочных линий), с сигнальной лентой выше трассы и соблюдением дистанции от силовых кабелей и других подземных коммуникаций, проложенных параллельно.
Грозозащита.
Труба защищает от влаги, но не отменяет грозозащиту. Любой протяжённый кабель между зданиями — это потенциальная антенна для наведённого грозового импульса. Грозозащитные модули (bus overvoltage arrester) ставятся на шину с обеих сторон трассы. Экономия здесь приводит к выгоранию устройств KNX по обе стороны линии. Воздушную прокладку между опорами в типовых проектах не используем — это требует отдельного расчёта на ветровую и гололёдную нагрузку и применяется крайне редко.
Минимальный радиус изгиба.
Для большинства KNX-кабелей это 5–8 диаметров при стационарной прокладке. Нарушение повреждает экран и меняет волновое сопротивление линии.
Зачем на объекте закладывать несколько линий KNX вместо одной
Разбиение топологии на линии и шлейфы — критическая часть проектирования. Технически KNX позволяет повесить до 256 устройств на один сегмент одним шлейфом. Максимальная экономия кабеля. Но на практике так делать не стоит.
Шина KNX TP — это одноранговая сеть на общем проводнике. Короткое замыкание или обрыв роняет всю линию целиком до блока питания. Чем длиннее линия, тем выше цена отказа: в худшем случае это вся система автоматизации этажа, переставшая работать разом.
Два приёма повышения отказоустойчивости:
Линейные соединители (Line coupler, LC). Создают несколько сегментов с гальванической развязкой и собственными БП. Авария на одном сегменте не роняет всю систему.

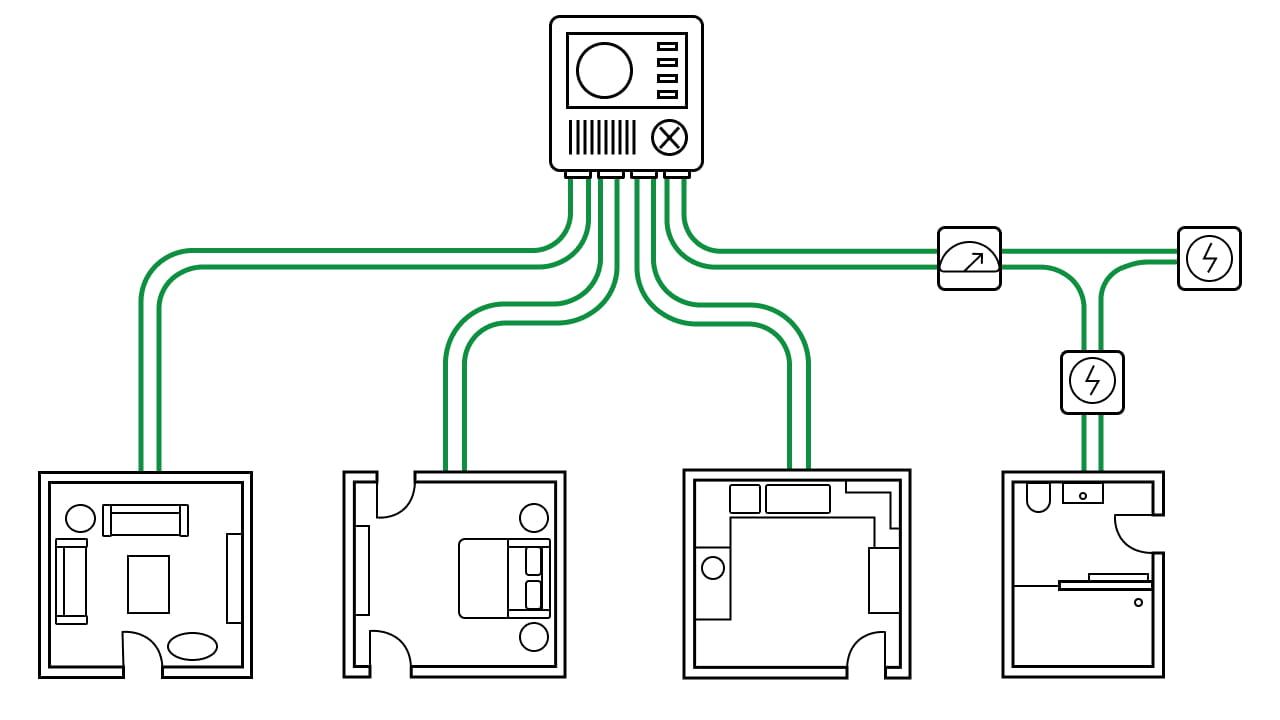

Древовидная топология внутри сегмента. Шина расходится от щита несколькими шлейфами (звездой).
Ориентиры по числу шлейфов:
| Площадь объекта | Ориентир |
|---|---|
| 70–150 м² | от 2 независимых шлейфов (разделение по зонам: свет/шторы отдельно от климата) |
| 150–250 м² | от 3 шлейфов (по зонам, этажам или функциям) |
| от 300 м² | от 4 шлейфов (возможен переход на несколько сегментов через LC) |
| от 500 м² | от 6 шлейфов/линий с применением LC и многоуровневой топологией (линия-область-магистраль) |
| Несколько тысяч м² | многоуровневая топология с KNX-IP роутерами. Свой щит автоматизации на каждую линию. |
Что это даёт? — Расход кабеля растёт, но обрыв одного шлейфа не роняет всю систему. Поиск неисправности сводится к прозвонке одного участка. От последнего устройства в шлейфе можно протянуть резервный кабель обратно в щит (если сумма длин не превысит 1000 м). Конец изолируется (например, стандартной клеммой KNX и дополнительно замотать изолентой), подписывается, но не подключается (иначе будет кольцо). При обрыве основного шлейфа резервный конец подключается в щите — линия восстанавливается без штробления стен.
На практике это означает, что в смету закладывается больше метров кабеля. На сайте KNX24 представлен ассортимент сертифицированных кабелей VOKA для KNX/EIB — можно закупить нужный объём сразу под все линии объекта.
Почему нужно использовать именно сертифицированный кабель

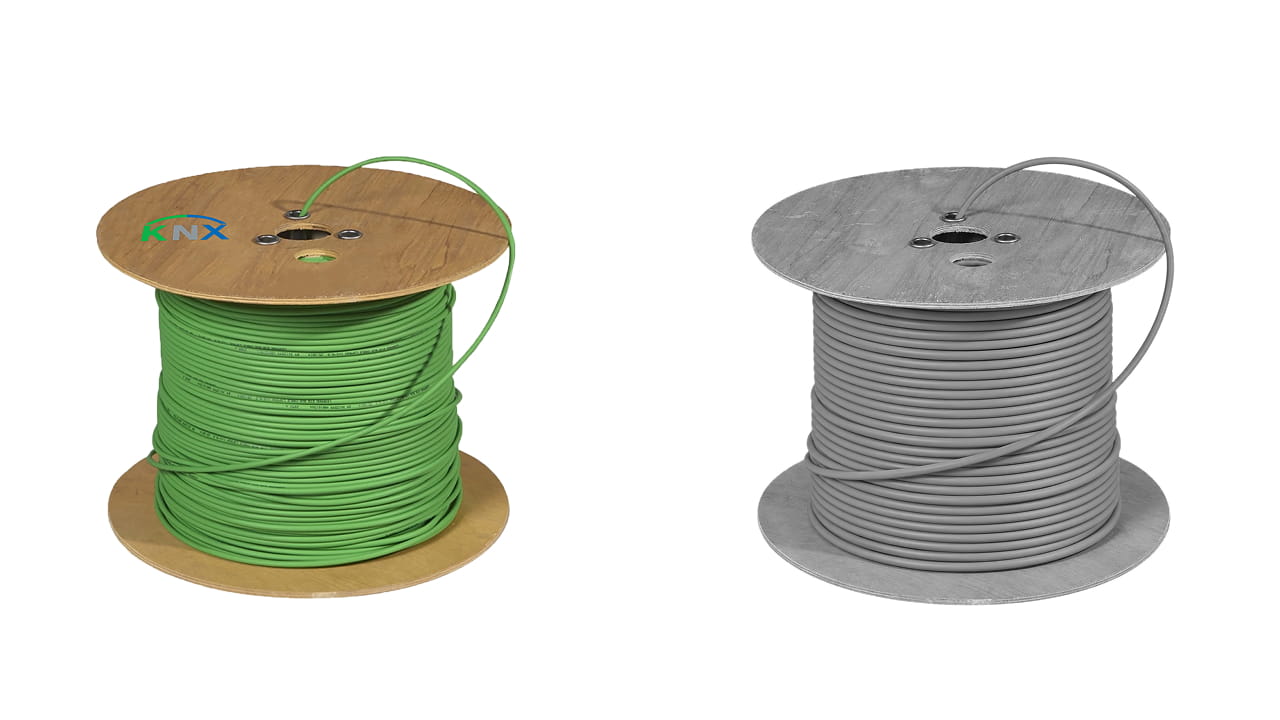

Сертифицированным можно назвать KNX-кабель, который прошёл проверку KNX Association на соответствие электрическим параметрам: волновому сопротивлению, ёмкости, сопротивлению шлейфа, экранированию. Обычно маркером прохождения этих тестов считают логотип KNX, в то время как на несертифицированных кабелях логотипа нет.
Естественно, сертификация и тесты требуют дополнительных затрат производителем, поэтому официальные KNX-кабели стоят чуть дороже — но вот два аргумента в пользу того, что, переплатив за такие кабели, вы сэкономите намного больше.
Гарантия оборудования. Производители KNX-устройств вправе отказать в гарантии, если неисправность вызвана несертифицированным кабелем. В документации многих брендов это прописано прямо. Если на объекте возникнут проблемы (нестабильная связь, выгорание от наводок), а при разборе выяснится, что использовалась обычная компьютерная витая пара, интегратор меняет оборудование за свой счёт.
Соответствие расстояниям топологии. Допустимые стандартом длины (350 м, 700 м, 1000 м) рассчитаны под конкретные характеристики сертифицированного кабеля. Кабель с другими параметрами сокращает реальную рабочую дальность. Устройства в конце линии теряют связь, телеграммы не доходят.
Сертификация — это предсказуемость результата. Кабель VOKA (Vogtländisches Kabelwerk, Германия) изначально создан под спецификацию EIB/KNX. Его параметры рассчитаны на нормативные расстояния. Актуальный ассортимент и цены кабелей VOKA для KNX/EIB доступны в нашем каталоге.

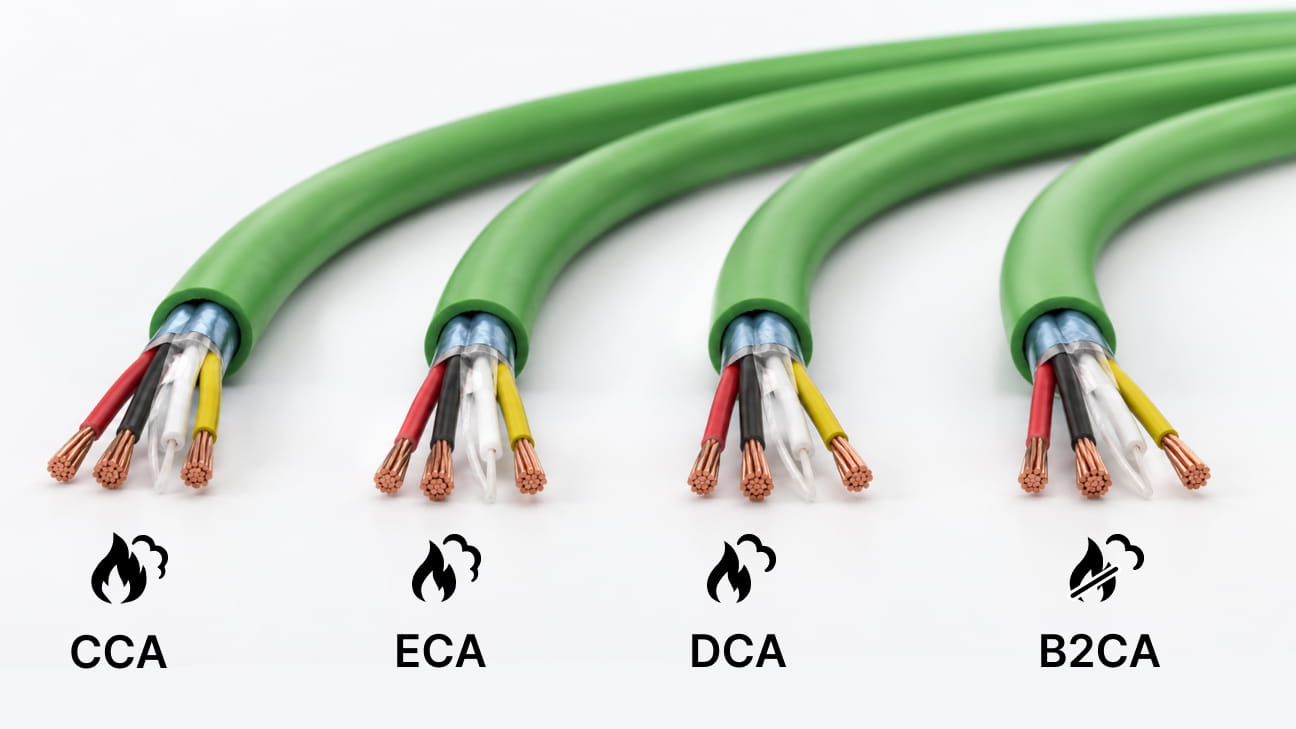

Какие типы кабелей существуют в KNX и чем они отличаются по пожарной опасности
Все KNX-кабели построены по одной схеме (2×2×0,8 мм, экранированная витая пара). Различаются они по материалу оболочки (пожарная безопасность) и качеству повития пар (помехозащищённость).
Материал оболочки и классы пожарной опасности

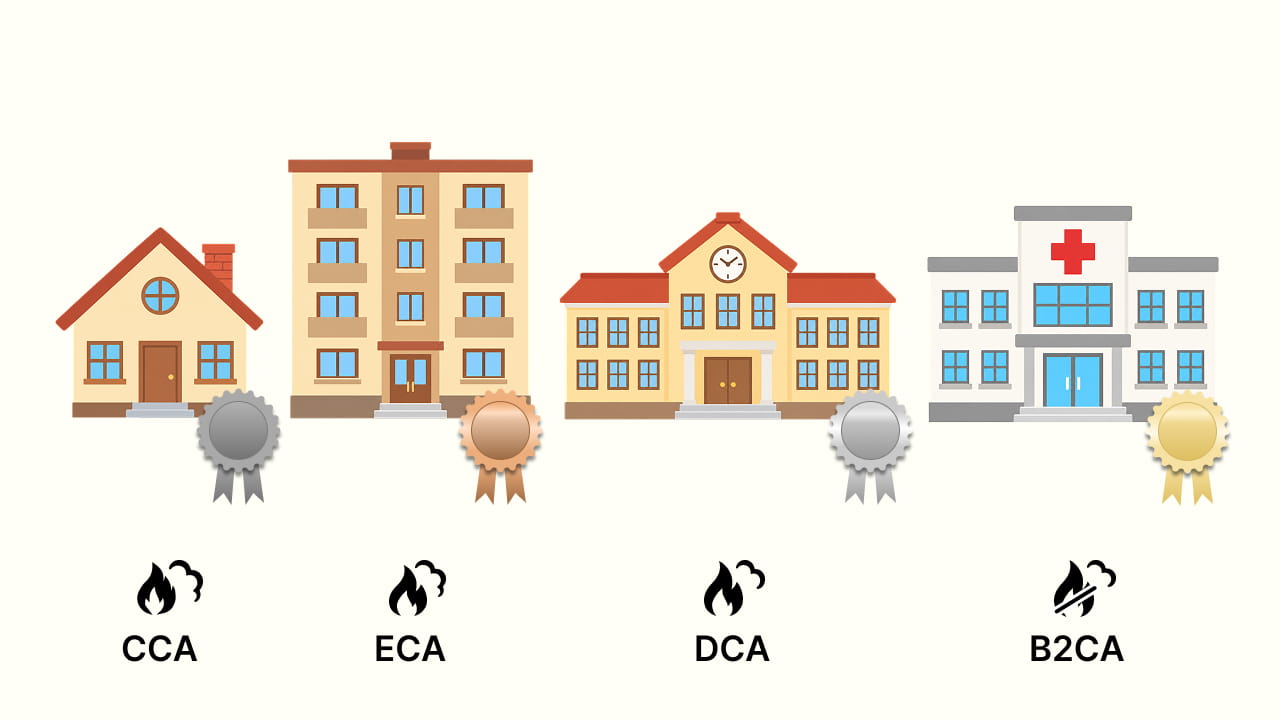

Европейская классификация (Euroclass, EN 13501-6) делит кабели по распространению пламени, дымообразованию и горящим каплям.
Оболочка из специального ПВХ (Special PVC). Базовый вариант. Ограниченно распространяет пламя, но при горении выделяет плотный дым и хлористый водород (образует соляную кислоту, повреждающую электронику). Подходит для типовых жилых помещений. У кабеля VOKA EIB Bus 2x2x0,8 Cca оболочка сертифицирована как Special PVC (зелёный RAL 6017, класс Cca-s3 d2 a3).
Базовый класс на ПВХ-компаундах с минимальными требованиями. Применяется в сухих помещениях без массового скопления людей.
Промежуточный класс с улучшенными характеристиками, но без полного отказа от галогенов.
Безгалогенный огнестойкий компаунд (FRNC/LSZH). Термопластичный полиолефин с минеральными антипиренами. При нагреве выделяет воду, не образуя токсичных газов. У кабеля VOKA EIB Bus halogen-free B2ca итоговый класс B2ca-s1 d1 a1 (минимальный дым, нет капель, низкая кислотность). Это максимум пожаробезопасности для KNX.
Чем выше класс, тем дороже кабель. На объектах с массовым пребыванием людей низкое дымообразование критически важно для эвакуации. В каталоге KNX24 представлены обе линейки VOKA: стандартная (Cca/Eca) и безгалогенная (B2ca) для отелей, бизнес-центров и медучреждений.
Тип повития пар: почему это важно для связи

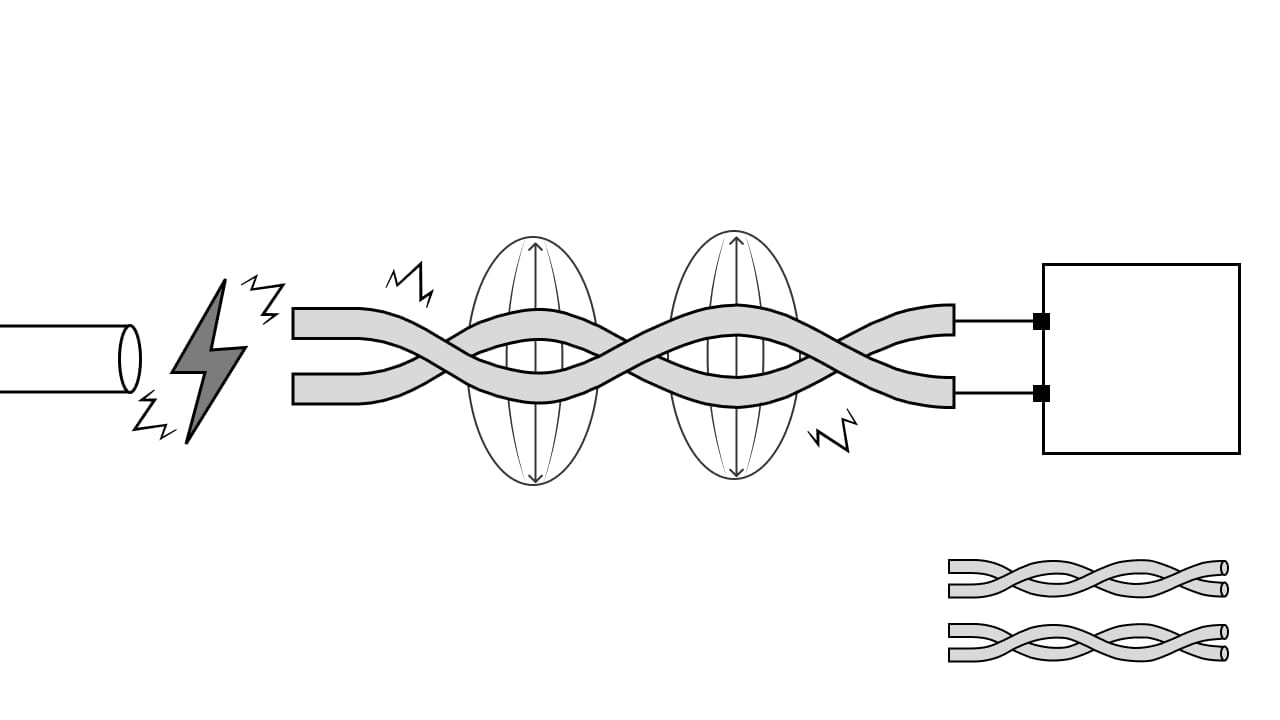

Качество скрутки определяет помехозащищённость и возможность уложиться в заявленные стандартом расстояния. Скрутка проводников — это не побочный эффект производства, а осознанное инженерное решение. Любая внешняя электромагнитная наводка (от силовых проводов, диммеров, частотных преобразователей, импульсных блоков питания) действует на оба проводника пары синфазно. Приёмник KNX считывает разность потенциалов, и синфазная помеха взаимно вычитается.
Важны три момента:
- Шаг скрутки. Рассчитан под скорость шины KNX TP (9600 бит/с). У дешёвых аналогов шаг произвольный.
- Разный шаг между парами. Снижает перекрёстные наводки (NEXT). Если шаг одинаковый, проводники соседних пар периодически сближаются. Разный шаг нарушает эту периодичность.
- Металлический экран. Алюминиевая фольга защищает от низкочастотных наводок и стабилизирует волновое сопротивление. Это обязательный элемент спецификации EIB/KNX.
Почему нельзя взять компьютерную витую пару (FTP)? Шаг скрутки рассчитан под другие частоты. Диаметр жилы обычно меньше (для KNX TP требуется именно цельнотянутая жила диаметром 0,8 мм для надёжной фиксации в клеммах). Волновое сопротивление и ёмкость не соответствуют нормативам. Фактическая дальность связи окажется заметно меньше заявленных 1000 метров.
Завод VOKA производит кабель строго по спецификации EIB/KNX. Это позволяет закладывать в проектах полную нормативную дальность линии.
Как подобрать KNX-кабель под задачи объекта: от квартиры до коммерции
Выбор конкретного типа кабеля VOKA зависит от назначения объекта и условий эксплуатации:
| Объект | Кабель |
|---|---|
| Квартиры и частные дома | стандартный сертифицированный KNX-кабель класса Cca или Eca для внутренней прокладки. |
| Офисы и коммерческие здания | класс не ниже Dca. На крупных объектах с массовым пребыванием людей — B2ca (согласно требованиям пожарного надзора). |
| Отели, ТЦ, медицинские и образовательные учреждения | безгалогенный кабель B2ca. Низкое дымообразование на протяжённых эвакуационных путях критически важно. |
| Влажные помещения, улица, технические зоны | кабель с защитой оболочки от влаги и УФ (стандартный ПВХ здесь не подходит). |
| Серверные и электрощитовые | безгалогенный кабель B2ca из-за риска быстрой концентрации токсичных газов в замкнутом пространстве. |
Правильный подбор KNX-кабеля на этапе проектирования снижает риски. Переделка трасс после чистовой отделки обходится в разы дороже разницы в цене бухты.
Подводим итоги
Гибкость KNX и совместимость оборудования работают только при соблюдении требований стандарта к физическому уровню. Сертифицированный кабель KNX TP — это гарантия на оборудование, предсказуемая дальность линии и прохождение пожарного надзора.
Не закладывайте в проект «какую-то витую пару» и не экономьте на физическом уровне. Закажите расчёт кабельных трасс и подберите сертифицированный кабель VOKA (от базового Cca до безгалогенного B2ca) прямо сейчас в каталоге KNX24. Наши инженеры помогут собрать спецификацию под ваш объект и отгрузят нужный объём со склада.
