ЧТО ТАКОЕ KNX IP ИНТЕРФЕЙС?
Низкие затраты на установку - всеобщая потребность, актуальная для технологии KNX. Кабели больше не нужны. Это важно, когда требования к системе постоянно изменяются или в будущем планируется расширение системы. Беспроводные датчики также могут быть установлены там, где кабели непригодны, недопустимы или неэстетичны. Чтобы оценить различные протоколы умного дома, полезно сравнить их способы передачи данных и требования к монтажу.
Однако недостатком беспроводных датчиков является повышенная цена за устройство. Кроме того, необходимо учитывать специфические особенности радиосвязи: время задержки, скорость передачи данных, частотный диапазон, отражения и помехи. Для подключения радиосегментов к проводной шине и настройки оборудования могут потребоваться RF-интерфейсы Zennio.
Требования к устройству и частотам
Для абсолютно беспроводной работы устройства необходим внутренний источник питания. Датчики часто получают энергию от батарей, в то время как приводы в основном работают от сети. Решающими факторами в продлении срока службы батареи являются режимы энергосбережения, рекуперация энергии из окружающей среды или однонаправленная конструкция системы.
В радиотехнике несущий сигнал модулируется
В радиотехнике несущий сигнал модулируется, чтобы различать логические состояния 1/0. KNX RF использует 868,3 МГц в качестве центральной частоты и частотную манипуляцию (FSK) для модуляции. С помощью FSK частота модулируется от ± 48 кГц до ± 80 кГц для надежного различения между 1 и 0. Полоса 868 МГц выделена для частот ISM (Industrial Scientific and Medical). Эти частоты могут использоваться без лицензии в промышленных, научных, медицинских и частных приложениях, но недоступны во всем мире.
Полоса частот подлежит правовым ограничениям на время вещания каждого участника. Продолжительность времени определяется рабочим циклом, который указывается в процентах как безразмерная величина. В диапазоне 868 МГц всегда следует соблюдать рабочий цикл 1%, при этом широковещательная передача разрешена максимум 36 секунд в час.
Частотный диапазон и улучшения
Основные принципы физики являются причиной того, что частоты ниже 1 ГГц наибольшим образом подходят для больших расстояний и при проникновения в материалы. Диапазон радиоволн при той же мощности передачи почти вдвое больше на 868 МГц, чем на 2,4 ГГц. Диапазон 2,4 ГГц используется для Wi-Fi и доступен во всем мире. Максимальный диапазон KNX RF в свободном поле составляет 150 м - в здании это очень сильно зависит от реальных условий. В очень хороших условиях в здании возможна дальность действия до 30 м. При планировании здания следует стремиться к дальности радиосвязи в 20 метров, чтобы имелся запас дальности. Ретранслятор может увеличить радиус действия устройства - либо как автономный участник KNX, либо как дополнительная функция внутри устройства. Ретрансляторы имеют память, в которой хранятся номера последних телеграмм.
Версии KNX RF
KNX определяет две версии KNX RF: KNX RF Ready и KNX RF Multi.
Основное отличие заключается в использовании частот.
KNX RF Ready
KNX RF Ready может обмениваться данными только на центральной частоте 868,3 МГц. С KNX RF Multi можно переключаться между тремя быстрыми и двумя медленными каналами. Если есть помехи, можно сменить каналы. Быстрые каналы предназначены для человеческой деятельности, например, для включения или уменьшения яркости освещения. Медленные каналы предназначены для приложений, в которых не требуется постоянно принимать сигналы, например, для отопления, вентиляции и кондиционирования воздуха. На быстрых каналах скорость передачи данных составляет 16,384 кбит/с, а на медленных каналах - 8,192 кбит/с. KNX RF Multi предлагает еще одно преимущество - немедленное подтверждение полученных телеграмм. Это называется «Быстрое немедленное подтверждение» (IACK).
Какие устройства выбрать?

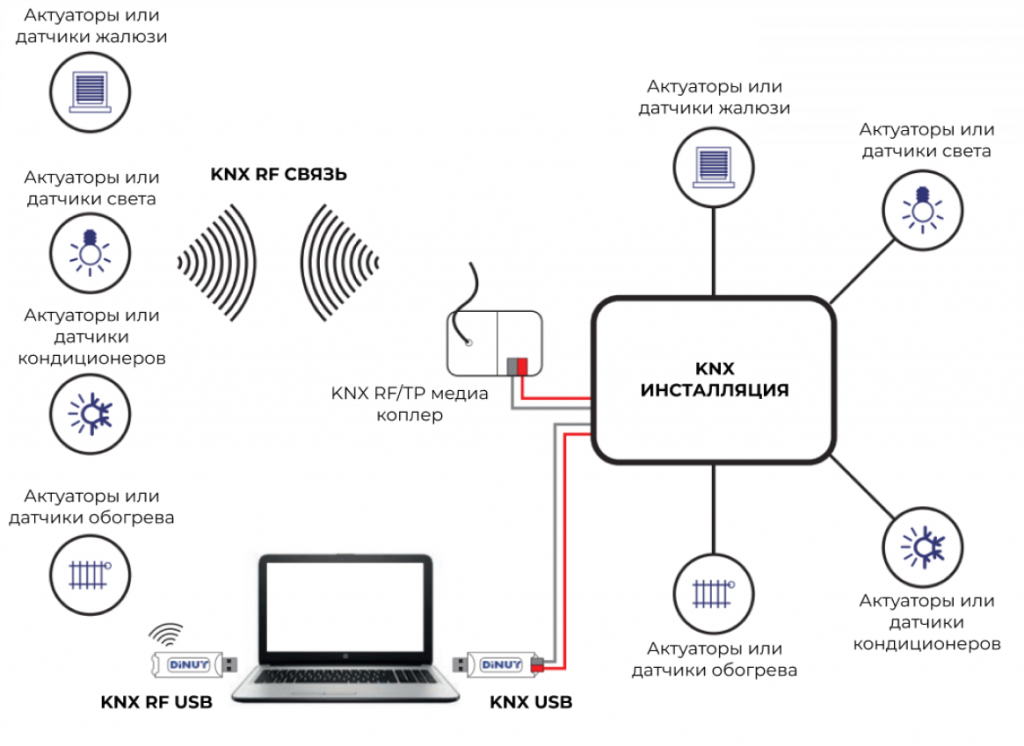

Самую большую линейку KNX RF устройств на рынке предлагает производитель DINUY. Ниже представлена схема взаимодействия устройств с помощью KNX RF устройств от компании DINUY. Примеры оборудования и совместимые устройства KNX RF представлены в соответствующем разделе каталога.

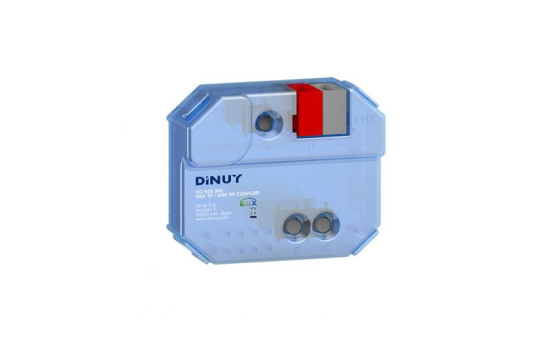

KNX RF/TP COUPLER KNX RF - CO K5X 002
Компактное устройство для соединения радиочастотных устройств с шиной KNX
КУПИТЬ

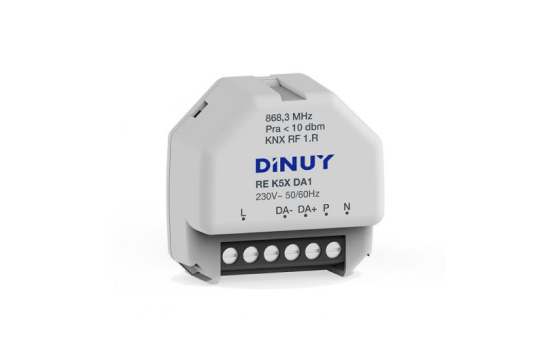

1-КАНАЛЬНОЕ DALI УСТРОЙСТВО KNX RF – RE K5X DA1
Используется для диммирования драйверов или балластов DALI
КУПИТЬ

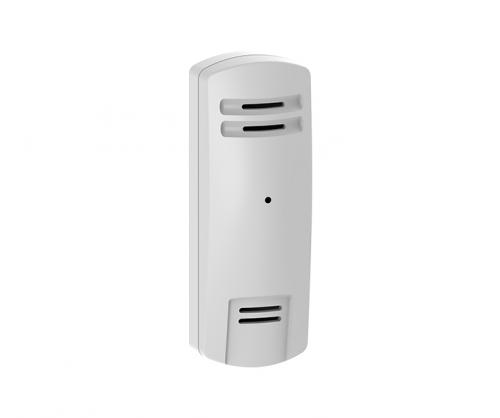

БЕСПРОВОДНОЙ ДАТЧИК ТЕМПЕРАТУРЫ KNX RF - SE K5X 010
Беспроводное решение для исключения шинных кабелей KNX
КУПИТЬ
ПОТОЛОЧНЫЙ ДАТЧИК ДВИЖЕНИЯ KNX RF – DM K5X 001
Высокочувствительный ИК-датчик, который отслеживает даже малейшие движения

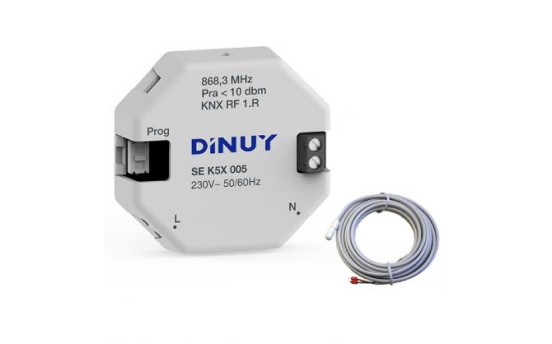

БЕСПРОВОДНОЙ ДАТЧИК ТЕМПЕРАТУРЫ ПОЛА KNX RF - SE K5X 005
Датчик температуры с датчиком для подогрева пола
КУПИТЬ

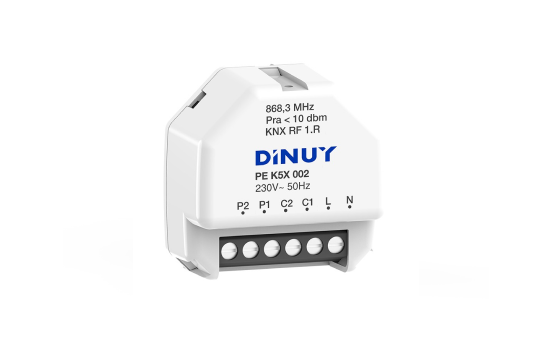

2-КАНАЛЬНОЕ РЕЛЕ ДЛЯ ОСВЕЩЕНИЯ ИЛИ ШТОР KNX RF - PE K5X 002

БЕСПРОВОДНЫЕ БИНАРНЫЕ ВХОДЫ KNX RF - EM K5X 004
Отлично подойдет, если нужно дополнить систему, не прокладывая кабель
КУПИТЬ
