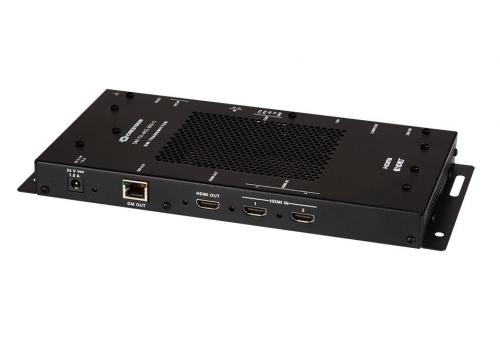

Crestron DM-TX-4KZ-202-C Передатчики HDR DigitalMedia 8G + ® 4K60 4: 4: 4 202

DM ‑ TX ‑ 4KZ ‑ 202 ‑ C обеспечивает универсальный интерфейс для аудио-видео и компьютерных источников сверхвысокой четкости как часть полной системы Crestron® DigitalMedia ™. Он функционирует как передатчик и коммутатор DM 8G + ® с двумя входами HDMI® и как модуль управления, предоставляя порты управления RS-232 и ИК, а также порты Ethernet и USB HID для комплексного решения для подключения.

Благодаря низкопрофильной конструкции с возможностью поверхностного монтажа DM ‑ TX ‑ 4KZ ‑ 202 ‑ C идеально подходит для установки под столом для переговоров, внутри кафедры или стойки для оборудования или практически в любом другом месте в зале заседаний, классе, аудитории или резиденция. Он подключается к головной части или дисплею с помощью одного кабеля витой пары типа CAT. Помимо DM 8G +, он также совместим со стандартом HDBaseT®, что позволяет подключать его напрямую ко входу сертифицированного устройства отображения HDBaseT. 1

4K60 4: 4: 4 и поддержка HDR
Crestron DigitalMedia была первым в мире решением для распределения AV-сигналов, обеспечивающим сквозное управление сигналами 4K для крупномасштабных коммерческих и жилых приложений. Конечные точки и карты DM 4KZ позволяют новым и существующим системам DM® обрабатывать полные видеосигналы 4K60 4: 4: 4, а также видеосигналы HDR (HDR10) без необходимости заменять какие-либо проводки или переключатели. Любую систему Crestron DM, поддерживающую 4K, можно модернизировать для обработки 4K60 4: 4: 4 и HDR, просто установив передатчики, приемники и карты ввода-вывода на основе DM 4KZ. 2

Технология DM 4KZ использует сжатие VESA® Display Stream Compression (DSC), чтобы расширить возможности DigitalMedia для удовлетворения требований экстремальной пропускной способности для разрешений, превышающих 4K30 4: 4: 4 и 4K60 4: 2: 0. DSC - это легкий, линейный стандарт сжатия 2: 1, который обеспечивает производительность без визуальных потерь для сигналов 4K60 4: 4: 4 и HDR. DSC применяется только к входным сигналам 4K60 4: 4: 4 и HDR. Все остальные сигналы передаются без сжатия.

DigitalMedia 8G + ®
DigitalMedia 8G + (DM 8G +), разработанный для сверхвысокой пропускной способности и максимальной масштабируемости, обеспечивает истинную однопроводную передачу без потерь для передачи видео высокой четкости, аудио, питания, Ethernet и сигналов управления по медной витой паре. DM 8G + передает несжатые сигналы Full HD 1080p, WUXGA и 2K на расстояние до 330 футов (100 м) с помощью кабеля Crestron DM Ultra, кабеля Crestron DM 8G® или стороннего кабеля CAT5e. Сигналы с более высоким разрешением до UHD и 4K поддерживаются на расстоянии до 330 футов (100 м) с использованием кабеля DM Ultra , 230 футов (70 м) с использованием кабеля DM 8G или 165 футов (50 м) с использованием CAT5e. 1

HDBaseT® совместимый
Технология Crestron DigitalMedia 8G + разработана с использованием спецификаций HDBaseT Alliance, что обеспечивает совместимость с другими сертифицированными продуктами HDBaseT. DM ‑ TX ‑ 4KZ ‑ 202 ‑ C через выход DM 8G + можно подключить напрямую к устройству, совместимому с HDBaseT, без необходимости использования приемника DM.

Мультимедийный компьютер / AV-интерфейс
DM ‑ TX ‑ 4KZ ‑ 202 ‑ C обеспечивает простое переключение между двумя HDMI. Оба входа поддерживают разрешение до UHD и DCI 4K, а также могут обрабатывать сигналы DVI и Dual-Mode DisplayPort ™ с помощью соответствующего адаптера или интерфейсного кабеля. 3 Входы могут переключаться автоматически для упрощения plug-and-play или программно через Система управления Crestron.

Один кабель типа CAT соединяет DM ‑ TX ‑ 4KZ ‑ 202 ‑ C с коммутатором или приемником DM или с устройством HDBaseT, передавая видео, аудио, сигналы управления, сети и питания через одно простое соединение R-J45. 1,4,5 Несколько DM ‑ TX ‑ 4KZ ‑ 202 ‑ C могут быть установлены и подключены к одному коммутатору серии DM-MD, чтобы обеспечить входное соединение и маршрутизацию сигнала для нескольких источников в разных местах в помещении или на объекте. Или один DM ‑ TX ‑ 4KZ ‑ 202 ‑ C может быть подан прямо на один приемник DM 8G +, предоставляя простое решение для расширения компьютерного или AV-сигнала на один дисплей.

Локальный выход
HDMI Включен выход HDMI, позволяющий передавать выбранный входной сигнал на локальный дисплей, монитор или звуковую систему. 6

Подключение к локальной сети
Наряду с аудио-видео высокой четкости и управлением DigitalMedia также объединяет высокоскоростную сеть Ethernet для полного решения по распределению сигналов. DM ‑ TX ‑ 4KZ ‑ 202 ‑ C включает порт 10/100 Ethernet, который можно использовать для обеспечения удобного подключения к локальной сети для локального сетевого устройства.

Расширение сигнала USB
DM ‑ TX ‑ 4KZ ‑ 202 ‑ C функционирует как универсальный USB-удлинитель клавиатуры / мыши с портами хоста и устройств на борту. Это позволяет подключать компьютер (или другой USB HID-совместимый хост) к DM ‑ TX ‑ 4KZ ‑ 202 ‑ C и управлять им удаленно с помощью USB HID клавиатуры и / или мыши, расположенных в другом месте. В качестве альтернативы клавиатуру / мышь можно подключить локально и использовать для управления удаленным компьютером. Маршрутизация сигналов USB HID осуществляется через систему DigitalMedia. Поддержка других типов USB-устройств может быть включена с помощью удлинителей USB через Ethernet Crestron ( USB ‑ EXT ‑ DM ‑ LOCAL и USB ‑ EXT ‑ DM ‑ REMOTE ) и оконечных устройств настенной панели Crestron USB через Ethernet ( USB ‑ NX2 ‑ LOCAL ‑ 1G. и USB ‑ NX2 ‑ REMOTE ‑ 1G ). 7

Встроенное управление устройством
DM ‑ TX ‑ 4KZ ‑ 202 ‑ C включает в себя встроенные порты управления ИК, RS-232 и Ethernet, позволяющие программировать управление подключенными к нему устройствами (через систему управления). Он также предлагает альтернативу таким традиционным методам управления путем использования сигнала CEC (Consumer Electronics Control), встроенного в HDMI. Благодаря подключению к системе управления DM ‑ TX ‑ 4KZ ‑ 202 ‑ C обеспечивает шлюз для управления подключенными устройствами-источниками прямо через их соединения HDMI, потенциально устраняя необходимость в каких-либо выделенных проводах управления или ИК-излучателях.

Crestron Connect It ™
Кабельный контейнер Crestron Connect It ( TT-100series) предлагает удобное настольное решение для подключения, которое без проблем работает с DM ‑ TX ‑ 4KZ ‑ 202 ‑ C. Кабельная тележка получает питание и управление от DM ‑ TX ‑ 4KZ ‑ 202 ‑ C через простое соединение USB. 8

Компактность и универсальность
DM ‑ TX ‑ 4KZ ‑ 202 ‑ C разработан для установки на плоскую поверхность или на полку. Он достаточно компактен, чтобы незаметно разместиться внутри презентационной трибуны или под столом, и его даже можно прикрепить к направляющей стойки в задней части шкафа для оборудования. Он может питаться от дополнительного блока питания, PW ‑ 2412WU (продается отдельно) или PoDM + (Power over DigitalMedia Plus) для истинно однопроводного решения. 4,5Все соединения и светодиодные индикаторы расположены по бокам, что обеспечивает оптимальный доступ и обзор для чистой и удобной установки. Для упрощения настройки и устранения неполадок предоставляется набор индикаторов. Дополнительные средства проектирования и справочные документы можно

найти в ресурсах DigitalMedia по адресу www.crestron.com/dmresources .

Ключевая особенность

• Передатчик 4K DigitalMedia 8G + ® и мультимедийный интерфейс
• Встроенный AV-коммутатор 2x1 с двумя входами HDMI® 3
• Технология QuickSwitch HD ™ управляет ключами HDCP для быстрого и надежного переключения
• Подключается к коммутатору или приемнику DM® по одному кабелю витой пары типа CAT 1
• Поддерживает длину кабеля до 100 м (330 футов) для всех разрешений до UHD и 4K с использованием кабеля DM Ultra 1
• Поддерживает длину кабеля до 330 футов (100 м) для 1080p, WUXGA и 2K с использованием кабеля DM 8G® или CAT5e 1
• Поддерживает длину кабеля до 230 футов (70 м) для UHD и 4K с использованием кабеля DM 8G или до 165 футов (50 м) с использованием CAT5e 1
• Сертифицированный стандарт HDBaseT® - обеспечивает прямое подключение к другому сертифицированному HDBaseT оборудованию
• Локальный выход HDMI (совместимый с DVI 6 )
• Обрабатывает 3D-видео и Deep Color
• Поддерживает Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS: X® и несжатый 7.1-канальный линейный звук PCM
• Совместимость с HDCP 2.2
• Выполняет автоматическое управление форматом AV-сигнала через EDID
• Позволяет управлять устройством через CEC, ИК, RS-232 и Ethernet.
• Включает расширение сигнала USB HID для локального компьютера 5
• Совместимость с удлинителями Crestron® USB через Ethernet 7
• Совместимость с кабелями Crestron Connect It ™ 8
• Питание через соединение DM или дополнительный блок питания, PW ‑ 2412WU (продается отдельно) 4,5
