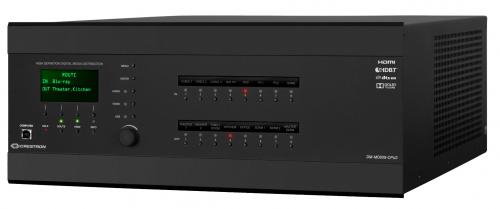

Crestron DM-MD8X8-CPU3 Коммутатор 8x8 DigitalMedia

DM ‑ MD8X8 ‑ CPU3 представляет собой передовое решение маршрутизации AV-сигналов 4K60 4: 4: 4, которое обеспечивает основу для полной системы DigitalMedia ™ . DM ‑ MD8X8 ‑ CPU3 обеспечивает сверхбыстрое переключение и распределение без потерь HDMI® и других сигналов для поддержки цифровых медиаплееров, приемников HDTV, компьютеров, камер и устройств отображения.

DM ‑ MD8X8 ‑ CPU3 конфигурируется для обработки до восьми источников AV. Выходы конфигурируются для обеспечения до восьми выходов DM, HDBaseT® и / или HDMI или до четырех потоковых выходов H.264 в одном шасси. 1 Основанный на платформе 3 ‑ Series®, DM ‑ MD8X8 ‑ CPU3 обеспечивает безопасность корпоративного уровня.

Интегрированная сеть Ethernet и распределение через USB обеспечивают полное решение для подключения в сочетании со встроенным Crestron® control 2 для управления дисплеями и другими комнатными устройствами без дополнительной проводки. Удобные для пользователя инструменты управления, настройки и поиска и устранения неисправностей предоставляются через переднюю панель DM ‑ MD8X8 ‑ CPU3 или через программное обеспечение Crestron Toolbox ™ , что упрощает настройку. Также предоставляется интерфейс веб-браузера. 3

4K Ultra HD
DM ‑ MD8X8 ‑ CPU3 разработан с учетом экстремальных требований к полосе пропускания для обработки видеосигналов 4K и Ultra HD. Поддержка видео 4K также обеспечивает поддержку компьютеров и мониторов последнего поколения с собственным разрешением выше 1080p и WUXGA. 4

Технология
DigitalMedia 8G + ® DM-MD8X8-CPU3 обеспечивает полную поддержку устройств Crestron DigitalMedia 8G +, а также продуктов DM CAT 8,10 и DM Fiber 9,10 первого поколения , позволяя вам воспользоваться преимуществами новейшей технологии Crestron DigitalMedia 8G +.

Система DigitalMedia 8G + обрабатывает видеосигналы высокого разрешения и может одновременно распределять стереосигналы и сигналы многоканального объемного звука, которые поддерживают аудиоформаты 7.1 с высоким битрейтом, а также несжатый линейный PCM. Сигналы передаются по одному кабелю витой пары типа CAT или по одной нити многомодового или одномодового волокна.

Сертифицировано HDBaseT®
Используя технологию DigitalMedia 8G + ®, DM ‑ MD8X8 ‑ CPU3 можно подключить непосредственно к устройству, совместимому с HDBaseT, без необходимости использования передатчика или приемника DM.

Потоковая передача H.264
Возможность потокового ввода DM ‑ MD8X8 ‑ CPU3 позволяет передавать IP-камеры и другие источники с кодировкой H.264 через DigitalMedia вместе с HDMI и другими источниками, не использующими потоковую передачу. Это также позволяет объединить коммутаторы DM для упрощения маршрутизации HD-контента между зданиями и офисами по всему миру. Крупномасштабную потоковую передачу на компьютеры и мобильные устройства можно упростить за счет интеграции с системой потокового мультимедиа, такой как мультимедийная система Wowza® или Kaltura®.

Встроенный порт CONTENT LAN
Любой потоковый вход или выход может быть настроен для потоковой передачи через CONTENT LAN или порт LAN коммутатора DM или через выделенный порт CONTENT LAN платы ввода или вывода DMC Series. Управление и контент могут быть объединены в одной сети или могут быть изолированы в отдельных сетях.

Модульная архитектура
DM ‑ MD8X8 ‑ CPU3 имеет модульную архитектуру с 8 слотами для карт ввода и 4 слотами для карт с двумя выходами. Предлагается широкий выбор входных плат для поддержки полного набора типов цифровых и аналоговых AV-сигналов, как указано в следующей таблице технических характеристик.

Расширение выхода
На каждой входной плате предусмотрен сквозной выход HDMI, позволяющий подключать до пяти коммутаторов DM в гирляндную цепь, что позволяет конфигурировать очень большие распределительные системы с множеством выходов. Например, используя пять коммутаторов DM ‑ MD8X8 ‑ CPU3, можно поддерживать до 40 отдельных выходов.

Технология QuickSwitch HD ™
Цифровые мультимедийные сигналы обычно шифруются для защиты от несанкционированного просмотра. После аутентификации дисплеев или сигнальных процессоров исходное устройство должно выдать ключ перед доставкой выходного сигнала. Технология Crestron QuickSwitch HD управляет этими клавишами, чтобы обеспечить быстрое и надежное переключение и невосприимчивость к отключениям.

ПРИМЕЧАНИЕ. Технология QuickSwitch HD требует использования масштабируемого выхода HDMI, который доступен на устройствах DigitalMedia ™, таких как DM ‑ RMC ‑ 4KZ ‑ SCALER ‑ C и DMC ‑ 4KZ ‑ HDO.

Технология Auto-Locking® Технология
Crestron Auto-Locking обеспечивает сверхбыстрое переключение сигналов за счет мгновенной настройки каждого устройства на пути прохождения сигнала, как только сигнал достигает первого устройства. Технология автоматической блокировки практически исключает любые заметные промежутки при переключении.

Управление форматом EDID
Технология DigitalMedia управляет EDID (расширенными данными идентификации дисплея), которые устройства используют для связи, для устранения конфликтов, которые могут возникнуть, когда один источник направляется на несколько дисплеев или аудиокомпонентов. С помощью программного обеспечения Crestron Toolbox можно оценить возможности формата и разрешения каждого устройства, что позволяет установщику правильно настроить EDID.

Масштабатор для каждого дисплея
Установка выбранных выходных карт в DM-MD8X8-CPU3 или подключение DM-приемника со встроенными модулями масштабирования HD и 4k к DM-MD8X8-CPU3 обеспечивает высокопроизводительное масштабирование. Независимые преобразователи частоты, расположенные на каждом устройстве отображения, позволяют направлять несколько источников на множество различных устройств отображения. 13Подход распределенного скалера обеспечивает оптимальное изображение на каждом экране и позволяет просматривать компьютерный источник с высоким разрешением на любом дисплее в здании.

Универсальная маршрутизация звука
HDMI - это ключ к работе с форматами объемного звука 7.1, такими как Dolby® TrueHD, Dolby Atmos® и DTS HD Master Audio ™. Для совместного использования этих источников звука с несколькими звуковыми зонами DM-MD8X8-CPU3 позволяет одновременно распределять многоканальный объемный звук и двухканальные стереосигналы от одного источника HDMI.

Цифровой стереосигнал преобразуется в аналоговый, чтобы обеспечить совместное использование через аудиосистему Sonnex® Multiroom или любую другую систему распределения звука. DM ‑ MD8X8 ‑ CPU3 также позволяет размещать процессоры и усилители объемного звука централизованно, а не на месте отображения через дополнительные локальные выходы HDMI.

Встроенный коммутатор Ethernet
DM-MD8X8-CPU3 включает встроенный коммутатор Ethernet с гигабитным портом LAN. Помимо передачи цифрового видео и звука, система DigitalMedia может также расширить 100 портов Ethernet на каждый дисплей и устройство-источник с помощью избранных приемников и передатчиков DM, обеспечивая высокоскоростное соединение для любого комнатного устройства, которому требуется подключение к локальной сети. Ethernet также используется внутри шины управления Crestron для управления устройствами DM в системе и обеспечения управления дисплеем в каждой комнате.

Режим частной сети
Чтобы упростить реализацию в корпоративной или университетской локальной сети, DM ‑ MD8X8 ‑ CPU3 использует режим частной сети для обеспечения одноточечного соединения для всей системы. В режиме частной сети DM ‑ MD8X8 ‑ CPU3 требует только один IP-адрес для всей сети DM.

Маршрутизация сигнала USB
DM ‑ MD8X8 ‑ CPU3 поддерживает маршрутизацию сигналов USB HID (устройство интерфейса пользователя), поэтому клавиатура и / или мышь, совместимые с USB HID, могут обеспечивать локальное управление устройствами в других местах. 16 USB HID-соединение обеспечивается через определенные приемники, передатчики и карты ввода DM. Подключите хост-модуль USB через Ethernet Extender ( USB ‑ EXT ‑ DM ‑ LOCAL 12 ) к хосту, с которым вы хотите установить связь, и установите модуль устройства ( USB ‑ EXT ‑ DM ‑ REMOTE 12 ) в каждом месте отображения для подключения клавиатур. , игровые контроллеры, мыши или другие устройства.

Управление встроенным устройством CEC
Благодаря подключению к системе управления DM ‑ MD8X8 ‑ CPU3 обеспечивает шлюз для управления многими устройствами прямо через их соединения HDMI или HDBaseT, потенциально устраняя необходимость в каких-либо выделенных проводах управления или ИК-излучателях. 13

Управление через веб-браузер
DM ‑ MD8X8 ‑ CPU3 также включает встроенный веб-сервер, который позволяет выполнять такие функции, как настройка Ethernet, маршрутизация и обновление прошивки. 3

Модернизация существующего коммутатора DM, который имеет более старые многопозиционные платы вывода серии DMCO? Используйте онлайн- инструмент добавления и обновления выходных карт, чтобы обновить существующие выходные карты и переключатель до нового формата выходных карт с одной группой.

См. Веб-страницу ресурсов DigitalMedia по адресуwww.crestron.com/dmresources для дополнительных инструментов проектирования и справочной документации.
