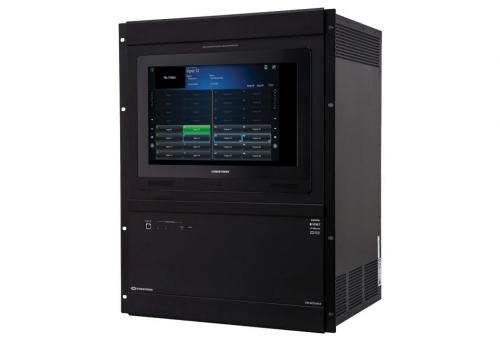

Crestron DM-MD64X64 Коммутатор DigitalMedia ™ 64x64

Коммутаторы Crestron® DM® обеспечивают основу для полной системы DigitalMedia ™ , предоставляя передовое решение маршрутизации AV-сигнала 4K сверхвысокой четкости, которое является чрезвычайно гибким и удобным для установки. DM-MD64X64 - это модульный матричный коммутатор, разработанный для крупномасштабных проектов, требующих максимальной надежности. Он обеспечивает сверхбыструю маршрутизацию сигналов и чистое распределение без потерь HDMI® и других сигналов для поддержки всех цифровых медиаплееров, HDTV-приемников, компьютеров, камер и устройств отображения, которые заполняют любое современное оборудование. DigitalMedia продуманно управляет всеми разрозненными AV-сигналами и устройствами для обеспечения прозрачного взаимодействия с пользователем и обеспечения оптимального видеоизображения и аудиосигнала в любом месте.

DM-MD64X64 отличается масштабируемой блейд-конструкцией и обеспечивает максимальное количество входов и выходов в компактном корпусе высотой 14U, монтируемом в стойку. DM-MD64X64 настраивается на месте для обработки до 64 входов и 64 выходов, поддерживая HDMI, HDBaseT®, аналоговый звук, сетевой звук Dante® и все типы сигналов DigitalMedia 8G ™. Благодаря выбору блейд-модулей ввода и вывода с возможностью горячей замены, а также множеству передатчиков и приемников DM 8G®, DM-MD64X64 обеспечивает широкие возможности подключения в коммерческом или жилом объекте, поддерживая широкий спектр типов сигналов через один коммутатор!

Интегрированная сеть Ethernet и распределение USB обеспечивают полное решение для подключения в сочетании со встроенной системой управления Crestron [1] для управления дисплеями и другими комнатными устройствами без необходимости дополнительной проводки. Резервные источники питания с возможностью горячей замены и расширенный общесистемный мониторинг обеспечивают непрерывную и надежную работу критически важных приложений. Сенсорный экран на передней панели или интерфейс веб-браузера обеспечивают удобные для пользователя инструменты управления, настройки и устранения неполадок, что упрощает настройку полной многокомнатной системы распределения видео 4K.

4K Ultra HD
Crestron DigitalMedia продолжает продвигать стандарты распределения цифрового AV-сигнала, предоставляя первое в мире комплексное системное решение 4K. С первого дня DM-MD64X64 был разработан с учетом экстремальных требований к пропускной способности для обработки видеосигналов 4K и Ultra HD. Поддержка видео 4K также обеспечивает поддержку компьютеров и мониторов последнего поколения с собственным разрешением выше 1080p и WUXGA. [2]

DigitalMedia 8G ™
Являясь лидером в области технологий HDMI и систем управления, Crestron разработала DigitalMedia (DM), чтобы предоставить первую полную систему распределения HD AV, которая выводит HDMI на более высокий уровень. DigitalMedia позволяет распределять практически любое сочетание HDMI и других аудио-видео источников по комнате, зданию или университетскому городку с использованием двухточечной передачи сигналов, называемой DigitalMedia 8G (DM 8G). DM 8G, разработанный для сверхвысокой пропускной способности и максимальной масштабируемости, обеспечивает истинную однопроводную передачу без потерь для передачи видео, аудио, Ethernet и сигналов управления высокой четкости по витой паре или оптоволоконному кабелю.

DM 8G обрабатывает несжатые видеосигналы Full HD 1080p, Ultra HD, 2K и 4K с поддержкой 3D, Deep Color и HDCP 2.2. [2] Возможности аудио включают поддержку аудиоформатов 7.1 с высоким битрейтом, таких как Dolby® TrueHD, Dolby Atmos®, DTS HD® и DTS: X®, а также несжатого линейного PCM. Все сигналы передаются по одному кабелю витой пары типа CAT или по одной нити многомодового или одномодового волокна. DM 8G обеспечивает расстояние до 330 футов (100 м) через DM 8G + ® (DM 8G по медному проводу витой пары) [3,6] , 1000 футов (300 м) через DM 8G Fiber (DM 8G по многомодовому оптоволокну) [ 4,6] или 7,5 миль (12 км) через DM 8G SM Fiber (DM 8G через одномодовое волокно) [5,6] .

Примечание. Чтобы обеспечить распространение сигналов 4K по оптоволокну или добавить возможность подключения AV через IP, DM-MD64X64 можно легко расширить с помощью сетевых AV-кодеров и декодеров Crestron. Добавление одного или нескольких шасси для карт DMF-CI-8 обеспечивает удобное решение для адаптации нескольких входов и выходов HDMI для поддержки потоковой передачи видео 4K по медному или оптоволоконному кабелю. Также могут использоваться индивидуальные кодеры / декодеры DM NVX серии или DM-TXRX-100-STR . Поддерживаются как двухточечные, так и коммутируемые топологии Ethernet.

Сертифицированная HDBaseT® Технология
Crestron DigitalMedia 8G + ® разработана с использованием спецификаций HDBaseT Alliance, обеспечивая совместимость с другими сертифицированными HDBaseT продуктами. Через DM 8G + DM-MD64X64 можно подключить напрямую к устройству, совместимому с HDBaseT, без необходимости использования передатчика или приемника DM. Реализация Crestron HDBaseT включает передачу видео 4K с HDCP 2.2, аудио 7.1 с высоким битрейтом, управление CEC и RS-232, сеть Ethernet и питание PoE или PoE + по одному проводу. [3]

Модульная архитектура
DM-MD64X64 имеет модульную архитектуру с 8 входными слотами для лезвий и 8 слотами для выходных модулей. Каждый слот для лезвий устанавливается на месте, что позволяет легко и гибко настраивать систему с возможностью расширения и модернизации системы по мере необходимости. Модули входа и выхода имеют возможность горячей замены, что упрощает обслуживание без отключения всего коммутатора. Предлагаются блейд-модули ввода-вывода для поддержки выбора аналогового аудио HDMI +, HDMI + Dante, HDBaseT, DM 8G +, DM 8G Fiber и DM 8G Single-Mode Fiber. Каждый блейд обеспечивает восемь входов или выходов любого типа.

QuickSwitch HD ™
Работа с цифровыми носителями высокой четкости означает обработку HDCP (защита широкополосного цифрового контента), схемы шифрования, которую поставщики контента используют для защиты своих DVD-дисков, дисков Blu-ray ™ и широковещательных сигналов от несанкционированного копирования. Для просмотра зашифрованного контента HDCP необходимо, чтобы исходное устройство «аутентифицировало» каждый дисплей и процессор сигналов в системе и выдало ему «ключ» перед просмотром контента. Обычно это вызывает полную потерю сигнала на срок до 15 секунд каждый раз, когда в любом месте системы выбирается новый источник или дисплей. Что еще хуже, каждое устройство-источник имеет ограниченное количество доступных клавиш, поэтому подключите слишком много дисплеев, и источник просто перестанет выводить сигнал без предупреждения.

Не волнуйтесь - Crestron QuickSwitch HD управляет ключами для каждого HDCP-совместимого устройства в системе, поддерживая непрерывную аутентификацию для каждого устройства, чтобы обеспечить быструю и надежную маршрутизацию любого источника на любое количество устройств отображения.

Технология Auto-Locking® Технология Crestron Auto-Locking обеспечивает сверхбыстрое переключение сигналов за счет мгновенной настройки каждого устройства на пути прохождения сигнала, как только сигнал достигает первого устройства. Независимо от того, происходит ли переключение между источниками или телевизионными каналами, автоблокировка значительно сокращает время, необходимое каждому устройству для распознавания нового сигнала и настройки себя для обработки изменений, практически устраняя любые заметные промежутки при переключении.

Управление форматом EDID.
В настоящее время существует множество разнообразных аудио-видео источников, которые нужно отслеживать, и множество запутанных видео- и аудиоформатов, и, скорее всего, не все устройства в вашей системе поддерживают все те же форматы. Такие конфликты могут нанести серьезный ущерб в любое время, когда вы направляете один источник на несколько дисплеев или аудиокомпонентов. Источник мультимедиа, питающий ваш проектор 1080p или Ultra HD в кинотеатре, может ограничиться более низким разрешением или даже полностью отключиться, если кто-то решит просмотреть тот же сигнал на меньшем телевизоре в другой комнате. И вместо того, чтобы наслаждаться невероятным объемным звуком 7.1 вашего кинотеатра, вы можете оказаться ограниченными 5.1 или даже старой простой стереосистемой.

DigitalMedia устраняет такие конфликты, управляя EDID (расширенными данными идентификации дисплея), которые современные цифровые устройства используют для передачи своих возможностей. С помощью DM-MD64X64 можно оценить возможности формата и разрешения каждого устройства, что позволяет установщику соответствующим образом настроить EDID для наиболее желательного и предсказуемого поведения.

Масштабирующее устройство для каждого дисплея. Возможность высокопроизводительного масштабирования может быть добавлена ​​к любому выходу на DM-MD64X64 с помощью отдельных выходных лезвий или приемников DM со встроенными масштабаторами HD и 4K. Предоставляя независимый масштабатор для каждого устройства отображения, DigitalMedia действительно предоставляет наиболее гибкое и удобное решение для маршрутизации нескольких разрозненных источников на множество различных устройств отображения. Такой подход «распределенного масштабирования» обеспечивает оптимальное изображение на каждом экране независимо от того, какие источники выбраны. Распределенное масштабирование позволяет просматривать компьютерный источник с высоким разрешением на любом дисплее в здании. Это также позволяет одновременно просматривать видеоисточники SD, HD или Ultra HD на дисплее 4K в вашем кинотеатре и на дисплеях с более низким разрешением по всему дому.

Встроенный коммутатор Ethernet
В дополнение к передаче цифрового видео и звука DigitalMedia может также расширить выход Ethernet 10/100 на каждый дисплей и устройство-источник с помощью определенных приемников и передатчиков DM или HDBaseT, обеспечивая высокоскоростное соединение для любого устройства в помещении, которому требуется Подключение по локальной сети. Ethernet также используется внутри шины управления Crestron для управления устройствами DM в системе и обеспечения управления дисплеем в каждой комнате.

Режим частной сети Чтобы упростить реализацию в корпоративной или университетской локальной сети, DM-MD64X64 использует режим частной сети, чтобы обеспечить одноточечное соединение для всей системы. В режиме частной сети DM-MD64X64 требует только один IP-адрес для всей сети DM, включая все подключенные приемники и передатчики DM.

Маршрутизация USB-сигналов
Наряду с видео, аудио и Ethernet, DigitalMedia также обеспечивает маршрутизацию сигналов USB HID (Human Interface Device), позволяя USB HID-совместимой клавиатуре и / или мыши в одном месте управлять компьютером или медиа-сервером в другом. место, будь то напротив комнаты или в другом здании. Подключение USB HID обеспечивается через определенные приемники и передатчики DM.

Crestron также предлагает USB-удлинители для маршрутизации практически любого типа периферийного USB-устройства к любому хост-устройству, и все это управляется через систему DigitalMedia. Подключите хост-модуль USB через Ethernet Extender ( USB-EXT-DM-LOCAL [7] ) к каждому компьютеру, медиа-серверу, игровой системе, аннотатору и любому другому хосту, которым вы хотите управлять или с которым вы хотите связываться. Затем установите модуль устройства ( USB-EXT-DM-REMOTE [7] ) в каждом месте отображения для подключения клавиатур, мышей, игровых контроллеров, досок, флэш-накопителей, камер и мобильных устройств. Каждый модуль обменивается данными с коммутатором DM по локальной сети Ethernet или через прямое соединение с портом LAN передатчика или приемника DM.

Управление встроенными устройствами CEC
Для управления AV-устройствами сторонних производителей DigitalMedia предоставляет альтернативу традиционным ИК, RS-232 и Ethernet, используя встроенный в HDMI сигнал CEC (Consumer Electronics Control). Благодаря подключению к системе управления DM-MD64X64 обеспечивает шлюз для управления многими устройствами прямо через их соединения HDMI или HDBaseT, что потенциально устраняет необходимость в каких-либо выделенных проводах управления или ИК-излучателях.

Передняя панель с сенсорным экраном
Упрощенная настройка и работа DM-MD64X64 обеспечивается большим 15-дюймовым цветным сенсорным экраном. Благодаря удобному графическому интерфейсу сенсорный экран позволяет направлять AV-сигналы с возможностью просмотра информации о разрешении и формате для каждого входного и выходного сигнала и даже предварительного просмотра видеоизображения в реальном времени любого входа. Возможности конфигурации и диагностики включают мониторинг состояния каждого блейд-модуля ввода-вывода, кассеты вентиляторов и источника питания, конфигурацию настроек Ethernet и обновление прошивки для всех подключенных устройств.

Управление через веб-браузер
DM-MD64X64 также включает в себя встроенный веб-сервер, обеспечивающий полную работу и мониторинг через любой сетевой компьютер с веб-браузером. Защита паролем предотвращает несанкционированный доступ к этой функции.

Мониторинг звука
При предварительном просмотре видео на сенсорном экране передней панели звук также можно отслеживать через встроенные динамики или внешние стереодинамики. Встроенные функции декодирования и микширования 7.1 позволяют отслеживать источники как стерео, так и объемного звука. Для питания внешнего усилителя предусмотрен линейный стереовыход. Громкость звука регулируется с помощью сенсорного экрана на передней панели или веб-браузера.

Горячая замена Резервные источники питания
ДМ-MD64X64 обеспечивает повышенную надежность для критически важных приложений, с использованием расходных материалов с возможностью горячей замены резервными источниками питания для обеспечения бесперебойной работы в течение всего срока службы системы. Каждый из двух встроенных блоков питания имеет продемонстрированное среднее время безотказной работы (MTBF) более полумиллиона часов, и в маловероятном случае сбоя отдельного источника питания коммутатор будет продолжать беспрепятственно работать только от одного источника питания. Четкая индикация такой неисправности обеспечивается на передней панели устройства, а источники питания можно даже дистанционно контролировать с помощью сенсорного экрана системы управления, мобильного устройства или Crestron Fusion®.Служба управления предприятием. Модульная конструкция подключаемого модуля с возможностью «горячей» замены позволяет заменять источник питания за секунды, даже не выключая коммутатор или не извлекая его из стойки для оборудования.

Чтобы настроить коммутатор DM в комплекте с входными и выходными лезвиями, кабелями и другими периферийными устройствами, используйте онлайн- инструмент настройки DigitalMedia Switcher Configuration Tool .

Пожалуйста, посетите веб-страницу DigitalMedia по адресу https://www.crestron.com/digitalmedia для получения дополнительных инструментов дизайна и справочной документации.

Ключевая особенность

• Обеспечивает маршрутизацию HD AV-сигнала без потерь по медному проводу или оптоволокну с витой парой
• Интегрирует видео, аудио, сеть и управление по одному проводу или оптоволокну
• Модульная конструкция, конфигурируемая в блейд-модулях по 8 входов или выходов
• Обеспечивает полную матричную коммутацию с масштабированием от 8x8 до 64x64
• Поддерживает HDMI® с Deep Color, 3D, 4K и аудио в формате 7.1 с высоким битрейтом [2]
• Сертификация HDBaseT® - обеспечивает прямое подключение к другому оборудованию, сертифицированному HDBaseT
• Совместимость с HDCP 2.2 благодаря совместимым блейд-модулям ввода и вывода 4K [2]
• Поддерживает до 64 передатчиков DM 8G® и 64 приемников DM 8G
• Распространяет сигналы Full HD 1080p, Ultra HD и 4K по кабелю витой пары типа CAT на расстояние до 330 футов (100 м) через DM 8G + ® и HDBaseT [3,6]
• Распространяет сигналы 1080p и WUXGA по многомодовому оптоволокну на расстояние до 1000 футов (300 м) через DM 8G® Fiber [4,6]
• Распространяет сигналы 1080p и WUXGA по одномодовому оптоволокну на расстояние до 7,5 миль (12 км) через DM 8G SM Fiber [5,6]
• Легко интегрируется с DM NVX через шасси внешней карты DMF-CI-8 для обеспечения распределения сигнала 4K по оптоволокну или Ethernet [7]
• Поддерживает потоковое видео высокой четкости H.264 с помощью кодировщика / декодера DM-TXRX-100-STR [7]
• Технология QuickSwitch HD ™ управляет ключами HDCP для быстрого и надежного переключения
• Технология Auto-Locking® обеспечивает быстрое переключение между разрозненными источниками
• Поддерживает эмбедирование и деэмбедирование аналогового аудио
• Поддерживает аудиосеть Dante® [9]
• Включает выход для мониторинга стереозвука линейного уровня
• Цветной сенсорный экран с диагональю 15 дюймов упрощает настройку передней панели, работу, предварительный просмотр видео и устранение неисправностей.
• Встроенный веб-сервер обеспечивает полную работу с любого сетевого компьютера.
• Позволяет осуществлять мониторинг системы через переднюю панель, веб-браузер, систему управления или Crestron Fusion®
• Обеспечивает независимое масштабирование для каждого устройства отображения с помощью выбранных выходных модулей и приемников DM [7]
• Включает управление устройством через CEC
• Распределяет и направляет сигналы USB HID мыши и клавиатуры между передатчиками и приемниками [8]
• Расширенные возможности USB-маршрутизации доступны с использованием удлинителей USB через Ethernet [8]
• Включает встроенный коммутатор Ethernet с портом Gigabit LAN
• Режим частной сети - требуется только один IP-адрес для полной системы DM
• Имеет резервные блоки питания с возможностью горячей замены и кассету вентиляторов с расширенным мониторингом состояния
• Блейд-модули ввода-вывода с возможностью горячей замены обеспечивают быстрое восстановление работы с минимальными нарушениями
• 14 мест для установки в 19-дюймовую стойку
