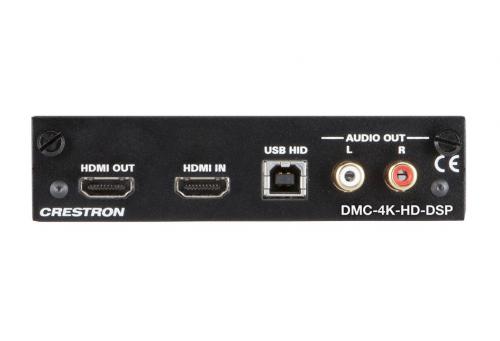

Crestron DMC-4K-HD-DSP-HDCP2 Карта входа 4K HDMI® с понижающим микшированием для коммутаторов DM®

DMC-4K-HD-DSP-HDCP2 - это плата ввода, предназначенная для использования с любым коммутатором Crestron® DigitalMedia ™ на базе платы . Он имеет один вход HDMI® с дополнительными сквозными выходами HDMI и аналоговыми аудиовыходами. Также имеется порт USB HID. Вход HDMI обрабатывает видеосигналы Full HD 1080p, Ultra HD, 2K и 4K с поддержкой HDCP 2.2, Deep Color, 3D и аудио 7.1 с высоким битрейтом. Вход HDMI также может обрабатывать сигналы DVI и Dual-Mode DisplayPort с помощью соответствующего адаптера или интерфейсного кабеля.

DMC-4K-HD-DSP-HDCP2 обеспечивает все функции DMC-4K-HD-HDCP2 с добавлением понижающего микширования для одновременного распределения многоканального объемного звука 7.1 и 2-канальных стереосигналов. Его рекомендуется использовать с источниками объемного звука, чтобы позволить исходный многоканальный сигнал распространяться в комнаты с системами объемного звучания, одновременно распределяя 2-канальный сигнал понижающего микширования в комнаты и устройства только со стерео.

4K Ultra HD
DMC-4K-HD-DSP-HDCP2 может обрабатывать видео с разрешением до 4K и Ultra HD. Поддержка видео 4K также обеспечивает поддержку компьютеров и мониторов последнего поколения с собственным разрешением выше 1080p и WUXGA.

HDMI® Pass-Through
Каждая входная плата коммутатора DM включает в себя выходной порт HDMI, который может использоваться для передачи входного сигнала на локальный аудиопроцессор или видеомонитор или для подачи на второй коммутатор DM для целей расширения вывода.

Деэмбедирование аудио и понижающее микширование
DMC-4K-HD-DSP-HDCP2 также включает в себя несбалансированный аналоговый аудиовыход, позволяющий извлекать стереофонические аудиосигналы из цифрового входа и подавать в систему распределения звука мультирум. Встроенный DSP позволяет декодировать сигналы многоканального объемного звука и преобразовывать их в стерео. Стереосигнал понижающего микширования автоматически направляется на аналоговый выход, а также может быть направлен через любой выход коммутатора для распределения на стерео дисплеи и другое оборудование. Аналоговый выход включает регулятор громкости, который регулируется с помощью системы управления с помощью клавиатуры, сенсорного экрана, портативного пульта дистанционного управления или мобильного устройства.

Расширение сигнала USB
Встроенная маршрутизация сигнала USB HID позволяет управлять подключенным компьютером (или другим USB HID-совместимым хостом) с помощью мыши и / или клавиатуры, расположенной на кафедре для презентаций, за столом для конференций или в другом удаленном месте. Дополнительные USB-устройства практически любого типа могут поддерживаться с помощью Crestron USB over Ethernet Extenders ( USB-EXT-DM ).

Управление встроенными устройствами CEC
DigitalMedia предлагает альтернативу традиционному управлению устройствами через ИК-порт и RS-232 путем использования сигнала CEC (управления бытовой электроникой), встроенного в HDMI. Благодаря подключению к системе управления Crestron (через коммутатор DM) DMC-4K-HD-DSP-HDCP2 обеспечивает шлюз для управления подключенным исходным устройством прямо через соединение HDMI, потенциально устраняя необходимость в каких-либо выделенных проводах управления или ИК-излучатели.

Автономное
решение проблем с HDMI Помимо использования в качестве входной платы для коммутаторов DM, DMC-4K-HD-DSP-HDCP2 также может использоваться с интерфейсом DMCI DigitalMedia Card [3], чтобы обеспечить удобный инструмент для решения проблем со многими полезные функции. Его можно использовать для извлечения аналогового аудиосигнала из потока HDMI, для понижающего микширования сигналов объемного звука в стерео, для обеспечения шлюза для управления устройством CEC и для распространения сигнала мыши / клавиатуры USB HID через Ethernet. Его также можно использовать для обнаружения видео и аудио информации устройства, управления его EDID и оценки его возможностей HDCP.

Чтобы настроить коммутатор DM в комплекте с платами ввода и вывода, кабелями и другими периферийными устройствами, используйте онлайн- инструмент настройки DigitalMedia Switcher Configuration Tool .

Дополнительные средства проектирования и справочные документы можно найти на веб- странице ресурсов DigitalMedia по адресу http://www.crestron.com/dmresources/ .

Ключевая особенность

• Модульная плата ввода для коммутатора DM-MD8X8, DM-MD16X16 или DM-MD32X32
• Обеспечивает один вход 4K HDMI®
• Поддерживает разрешение видео до 4K и Ultra HD
• Обрабатывает 3D-видео и Deep Color
• Поддерживает форматы Dolby® TrueHD, Dolby Atmos®, DTS-HD® и несжатый звук 7.1 linear PCM
• Совместимость с HDCP 2.2
• Включает выход HDMI для прохода входного сигнала
• Включает стерео аналоговый линейный аудиовыход с регулятором громкости
• Позволяет деэмбедировать стерео 2-канальные аудиосигналы
• Встроенное понижающее микширование позволяет одновременно распределять многоканальный объемный звук и 2-канальные стереофонические аудиосигналы.
• Обеспечивает регулировку задержки сигнала понижающего микширования до 100 мс
• Включает управление устройством через CEC
• Включает расширение сигнала USB HID для локального компьютера
• Совместимость с удлинителями Crestron USB через Ethernet [2]
• Занимает один слот для входной карты коммутатора DM®
• Обеспечивает решение проблем HDMI с использованием дополнительного интерфейса карты DMCI
