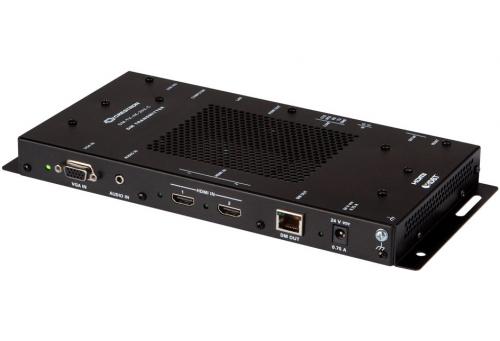

Crestron DM-TX-4K-302-C Передатчик 4K DigitalMedia 8G + ® 302

DM ‑ TX ‑ 4K ‑ 302 ‑ C обеспечивает универсальный интерфейс для компьютеров и аудио-видео источников высокой четкости как часть полной системы Crestron® DigitalMedia ™. Он функционирует как передатчик и коммутатор DM 8G + ® с HDMI®, VGA и аналоговыми аудиовходами, а также как модуль управления, предоставляя порты управления RS-232 и ИК, а также порты Ethernet и USB HID для комплексного решения для подключения.

Низкопрофильная конструкция с возможностью поверхностного монтажа делает DM ‑ TX ‑ 4K ‑ 302 ‑ C идеальным для установки под столом для переговоров, внутри кафедры или стойки для оборудования или практически в любом другом месте в зале заседаний, классе, аудитории или резиденция. Он подключается к головной части или дисплею с помощью одного кабеля витой пары типа CAT. Помимо DM 8G +, он также совместим со стандартом HDBaseT®, что позволяет подключать его напрямую ко входу сертифицированного устройства отображения HDBaseT. 1

4K Ultra HD
Crestron DigitalMedia продолжает продвигать стандарты распространения цифрового AV-сигнала, предоставляя первое в мире решение для сквозной системы 4K. DM ‑ TX ‑ 4K ‑ 302 ‑ C оснащен новейшей технологией DM 8G +, обеспечивающей поддержку передачи видеосигналов 4K и Ultra HD. Поддержка видео 4K также обеспечивает поддержку компьютеров и мониторов последнего поколения с собственным разрешением выше 1080p и WUXGA.

DigitalMedia 8G + ®
Как лидер в области технологий HDMI и систем управления, Crestron разработала DigitalMedia, чтобы предоставить первую полную систему распределения HD AV, которая выводит HDMI на более высокий уровень. DigitalMedia позволяет распространять практически любое сочетание HDMI и других аудио-видео источников по дому, офису, школе или практически любому другому объекту. Последнее поколение продуктов DM® называется DigitalMedia 8G ™. Продукты DM 8G®, разработанные для сверхвысокой полосы пропускания и максимальной масштабируемости, обеспечивают истинную однопроводную передачу без потерь для передачи видео, аудио и сигналов управления высокой четкости по витой паре или оптоволоконному кабелю.

DM 8G по медной витой паре называется DigitalMedia 8G + (DM 8G +). DM 8G + обрабатывает несжатые видеосигналы Full HD 1080p, Ultra HD, 2K и 4K с поддержкой 3D, Deep Color и HDCP 2.2. Возможности аудио включают поддержку аудиоформатов 7.1 с высоким битрейтом, таких как Dolby® TrueHD, Dolby Atmos® и DTS HD®, а также несжатого линейного PCM. Все сигналы передаются по одному проводу CAT, поддерживающему сигналы 1080p, WUXGA и 2K на расстоянии до 100 м (330 футов) с использованием кабеля Crestron DM Ultra, кабеля Crestron DM 8G или стороннего кабеля CAT5e. Более высокие разрешения до UHD и 4K поддерживаются на расстоянии до 330 футов (100 м) с использованием кабеля DM Ultra, 230 футов (70 м) с использованием кабеля DM 8G или 165 футов (50 м) с использованием CAT5e. 1

Совместимость с HDBaseT® Технология
Crestron DigitalMedia 8G + разработана с использованием спецификаций HDBaseT Alliance, обеспечивая совместимость с другими сертифицированными продуктами HDBaseT. DM ‑ TX ‑ 4K ‑ 302 ‑ C через выход DM 8G + можно подключить напрямую к устройству, совместимому с HDBaseT, без необходимости использования приемника DM.

Мультимедийный компьютер / аудио-видео интерфейс
DM ‑ TX ‑ 4K ‑ 302 ‑ C обеспечивает простое переключение между тремя входами. Входы можно настроить на автоматическое переключение или управлять ими через систему управления Crestron. Автоматическое определение каждого входа обеспечивает простоту plug-and-play, поддерживая широкий диапазон типов входов без необходимости какой-либо специальной настройки. Входы включают:

• HDMI - обеспечивает два независимых цифровых мультимедийных входа для мобильных устройств, компьютеров и аудио-видео источников с разрешением до UHD и DCI 4K. Эти входы также могут обрабатывать сигналы DVI и Dual-Mode DisplayPort ™ с использованием соответствующего адаптера или интерфейсного кабеля.
• VGA - этот вход обрабатывает аналоговые сигналы VGA и RGB с разрешением до WUXGA 1920x1200 пикселей. Он также может обрабатывать компонентные, S-Video и композитные видеосигналы до 1080p60 через соответствующий адаптер или переходной кабель. Имеется стереофонический аудиовход 1/8 дюйма (3,5 мм) для приема аналогового аудиосигнала от несимметричного источника линейного уровня или выхода на наушники.

Примечание. Возможность отключения аналогового звука позволяет использовать аналоговый аудиовход с любым видеовходом.

Один кабель типа CAT соединяет DM ‑ TX ‑ 4K ‑ 302 ‑ C с коммутатором или приемником DM или с устройством HDBaseT, передавая видео, аудио, сигналы управления, сети и питания через одно простое соединение R-J45. 1,2,3 Используемый с одним приемником / комнатным контроллером DM 8G + и дополнительной системой управления Crestron, DM ‑ TX ‑ 4K ‑ 302 ‑ C представляет собой простое решение для расширения компьютерного или AV-сигнала на один дисплей. Как часть более крупной системы, использующей коммутатор серии DM-MD, можно развернуть несколько DM ‑ TX ‑ 4K ‑ 302 ‑ C, чтобы обеспечить распределение нескольких источников в разных местах для подачи питания на несколько дисплеев в любой комнате или на большом объекте.

Локальный выход HDMI
В комплект входит выход HDMI, позволяющий передавать выбранные видео- и аудиосигналы на локальный дисплей, монитор или звуковую систему.

Возможность подключения к локальной сети
Наряду с аудио-видео высокой четкости и управлением DigitalMedia также объединяет высокоскоростную сеть Ethernet для полного решения по распределению сигналов. DM ‑ TX ‑ 4K ‑ 302 ‑ C включает порт 10/100 Ethernet, который можно использовать для обеспечения удобного подключения к локальной сети для локального сетевого устройства.

Расширение сигнала USB
DM ‑ TX ‑ 4K ‑ 302 ‑ C функционирует как универсальный USB-удлинитель клавиатуры / мыши с портами хоста и устройств на борту. Это позволяет подключать компьютер (или другой USB HID-совместимый хост) к DM ‑ TX ‑ 4K ‑ 302 ‑ C и управлять им удаленно с помощью USB HID клавиатуры и / или мыши, расположенных в другом месте. В качестве альтернативы клавиатуру / мышь можно подключить локально и использовать для управления удаленным компьютером. Маршрутизация сигналов USB HID осуществляется через систему DigitalMedia. Поддержка других типов USB-устройств может быть включена с помощью удлинителей USB через Ethernet Crestron ( USB ‑ EXT ‑ DM ‑ LOCAL и USB ‑ EXT ‑ DM ‑ REMOTE ) и оконечных устройств настенной панели Crestron USB через Ethernet ( USB ‑ NX2 ‑ LOCAL ‑ 1G. и USB ‑ NX2 ‑ REMOTE ‑ 1G ). 4,5

Встроенное управление устройством
DM ‑ TX ‑ 4K ‑ 302 ‑ C включает в себя встроенные порты управления ИК, RS-232 и Ethernet, позволяющие программировать управление подключенными к нему устройствами (через систему управления). Он также предлагает альтернативу таким традиционным методам управления путем использования сигнала CEC (Consumer Electronics Control), встроенного в HDMI. Благодаря подключению к системе управления DM ‑ TX ‑ 4K ‑ 302 ‑ C обеспечивает шлюз для управления подключенными устройствами-источниками прямо через их соединения HDMI, потенциально устраняя необходимость в каких-либо выделенных проводах управления или ИК-излучателях.

Crestron Connect It ™
Кабельный контейнер Crestron Connect It ( TT-100series) предлагает удобное настольное решение для подключения, которое без проблем работает с DM ‑ TX ‑ 4K ‑ 302 ‑ C. Кабельная тележка получает питание и управление от DM ‑ TX ‑ 4K ‑ 302 ‑ C через простое соединение USB. 4

Компактный и универсальный
DM ‑ TX ‑ 4K ‑ 302 ‑ C разработан для установки на плоскую поверхность или на полку. Он достаточно компактен, чтобы незаметно разместиться внутри презентационной трибуны или под столом, и его даже можно прикрепить к направляющей стойки в задней части шкафа для оборудования. Он может получать питание от дополнительного блока питания, PW ‑ 2407WU (продается отдельно) или PoDM + (Power over DigitalMedia Plus) для истинно однопроводного решения. 2,3,4 Для облегчения настройки и устранения неполадок предоставляется набор индикаторов.

Дополнительные средства проектирования и справочные документы можно найти в ресурсах DigitalMedia по адресу www.crestron.com/dmresources .

Ключевая особенность

• Передатчик 4K DigitalMedia 8G + ® и мультимедийный интерфейс
• Встроенный AV-переключатель 3x1 с автоматическим переключением и отключением аналогового звука
• Технология QuickSwitch HD ™ управляет ключами HDCP для быстрого и надежного переключения
• Подключается к коммутатору или приемнику DM® по одному кабелю витой пары типа CAT 1
• Поддерживает длину кабеля до 100 м (330 футов) для всех разрешений до UHD и 4K с использованием кабеля DM Ultra 1
• Поддерживает длину кабеля до 330 футов (100 м) для 1080p, WUXGA и 2K с использованием кабеля DM 8G® или CAT5e 1
• Поддерживает длину кабеля до 230 футов (70 м) для UHD и 4K с использованием кабеля DM 8G или до 165 футов (50 м) с использованием CAT5e 1
• Сертифицированный стандарт HDBaseT® - обеспечивает прямое подключение к другому сертифицированному HDBaseT оборудованию
• Обрабатывает цифровое видео с разрешением до 4K и Ultra HD
• Обрабатывает аналоговое видео с разрешением до HD 1080p и WUXGA
• Обрабатывает 3D-видео и Deep Color
• Поддерживает форматы Dolby® TrueHD, Dolby Atmos®, DTS HD® и несжатый звук 7.1 linear PCM
• Совместимость с HDCP 2.2
• Выполняет автоматическое управление форматом AV-сигнала через EDID
• Позволяет управлять устройством через CEC, ИК, RS-232 и Ethernet.
• Включает расширение сигнала USB HID для локального компьютера 4
• Совместимость с удлинителями Crestron® USB через Ethernet 5
• Совместимость с кабелями Crestron Connect It ™ 8
• Питание через соединение DM или дополнительный блок питания, PW ‑ 2407WU, (продается отдельно) 2,3,4
