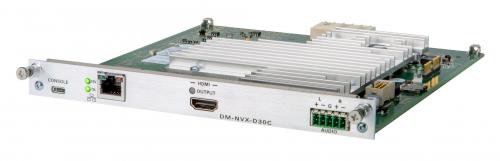

Crestron DM-NVX-D30C Плата сетевого AV-декодера DM NVX® 4K60 4: 4: 4 HDR

Технология Crestron® DM NVX® передает видео сверхвысокой четкости 4K60 4: 4: 4 по стандартному Gigabit Ethernet без заметных задержек или потери качества. Используя стандартные сетевые коммутаторы и кабельную разводку CAT5e UTP, система DM NVX обеспечивает высокопроизводительное решение виртуальной матричной маршрутизации для любого предприятия или общекорпоративного приложения по распределению контента 4K. Поддержка HDR (расширенного динамического диапазона) и совместимости с HDCP 2.2 обеспечивает высочайшее качество изображения и совместимость со всеми современными мультимедийными источниками. 1, 2

Crestron® DM ‑ NVX ‑ D30C - это декодер AV через IP, который занимает один слот DMF ‑ CI ‑ 8 шасси карты. Карта предназначена для работы в качестве приемника при установке в стойку высокой плотности. Благодаря безопасному веб-контролю и управлению, выходу HDMI®, аналоговому аудиовыходу, возможности передачи и приема AES67 и возможности подключения к медному Ethernet, DM ‑ NVX ‑ D30C предлагает недорогое декодирующее решение для сетевой AV-установки DM NVX. любого размера. 2

Распространение видео 4K60 в реальном времени
Разработанная для требовательных приложений конференц-залов и учебных аудиторий, технология DM NVX обеспечивает полноценное воспроизведение видео 4K60 в реальном времени для презентации мультимедиа, видеоконференцсвязи и изображений с камер в реальном времени. Интерактивные функции, такие как игровой процесс и использование мыши, плавны и естественны.

Система DM NVX разработана для обеспечения стабильности и максимальной надежности. Линейно-синхронизированные выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески. Переменная многоадресная передача TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.

Технология обработки Pixel Perfect
Система DM NVX включает технологию Pixel Perfect Processing, которая обеспечивает безупречную передачу видео во всех приложениях. DM ‑ NVX ‑ D30C может декодировать видеосигнал для достижения незаметной сквозной задержки менее 1 кадра. Качество изображения источника поддерживается в 1-гигабитной сети при любом разрешении до 4K60 4: 4: 4.

Безопасность корпоративного уровня
Используя расширенные функции и протоколы безопасности, такие как проверка подлинности 802.1X, управление учетными данными Active Directory®, шифрование содержимого AES ‑ 128, проверка подлинности PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящую сеть AV корпоративного уровня. решение, разработанное с учетом требований ИТ-политик.

Функциональность декодера
DM ‑ NVX ‑ D30C - это базовая плата декодера, которая принимает сигнал от кодировщика DM NVX и передает его на локальное устройство отображения через выход HDMI. DM ‑ NVX ‑ D30C может быстро и легко переключаться между несколькими кодировщиками в сети. DM ‑ NVX ‑ D30C, совместимый с продуктами DM NVX, которые могут функционировать как кодеры, может использоваться в любом проекте сети DM NVX AV.

ПРИМЕЧАНИЕ. Выход HDMI не поддерживает масштабирование видео.

Предварительный просмотр
изображения Предварительный просмотр изображения обеспечивает неподвижные изображения (эскизы), которые показывают текущее видео, отображаемое на выходе декодера DM NVX. Неподвижные изображения отображаются с частотой один кадр в секунду. Предварительный просмотр изображения поддерживает максимальное разрешение источника и масштабирует изображение, сохраняя соотношение сторон. Изображения можно предварительно просмотреть в веб-интерфейсе DM NVX и получить к ним удаленный доступ с помощью веб-браузера. Изображения также можно предварительно просмотреть на сенсорном экране Crestron или в стороннем интерфейсе.

Деэмбедирование
аналогового звука Аналоговый аудиовыход обеспечивает линейный стереосигнал для подачи на локальную звуковую систему или звуковую панель. Громкость вывода регулируется через систему управления или веб-браузер. 3

7.1 Объемный звук
Технология DM NVX поддерживает передачу без потерь аудиосигналов объемного звука 7.1, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS: X® и несжатый линейный PCM.

Эмбедирование или деэмбедирование аудио
AES67 Поддержка AES67 позволяет передавать выбранный аудиоисточник как 2-канальный источник AES67, в то время как другой 2-канальный аудиопоток AES67 принимается от Crestron DSP или другого стороннего устройства и объединяется с видеосигналом. . Полученный аудиопоток AES67 можно объединить с видео, а затем вывести через выход HDMI и аналоговый аудиовыход.

ПРИМЕЧАНИЕ. Поток AES67, полученный конечной точкой DM NVX, не может быть передан с этой конечной точки.

Подключение к медному кабелю Ethernet
DM ‑ NVX ‑ D30C включает один порт RJ-45 1000BASE ‑ T Ethernet. 2Для получения информации о сетевых требованиях и рекомендациях см. Руководство по проектированию системы DM NVX AV-over-IP , Док. 7977.

Управление устройством CEC
Под управлением системы управления DM ‑ NVX ‑ D30C может управлять устройством отображения через CEC (Consumer Electronics Control) через соединение HDMI, потенциально устраняя необходимость в выделенных последовательных кабелях или ИК-излучателях.

CEC через выход HDMI также позволяет автоматически включать и выключать устройство отображения без использования системы управления.

Настройка через Интернет.
Настройка DM ‑ NVX ‑ D30C выполняется с помощью веб-браузера. Полный контроль и мониторинг карты возможны благодаря интеграции с системой управления или виртуальным коммутационным устройством DM NVX Director ™.

Оптимизированное управление с использованием устройств виртуальной коммутации DM NVX Director Для приложений малого и среднего размера сеть оконечных точек DM NVX может быть настроена и контролироваться с помощью системы управления. Для более крупных предприятий и приложений маршрутизации сигналов в масштабах всего кампуса добавление устройства виртуальной коммутации DM NVX Director ( DM-NVX-DIR-80 , DM-NVX-DIR-160 или DM-NVX-DIR-ENT ) расширяет и оптимизирует всю конфигурация и процесс управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал. Сервисная поддержка Crestron XiO Cloud®



DM ‑ NVX ‑ D30C совместим с облачным сервисом Crestron XiO Cloud, который представляет собой платформу для удаленного выделения ресурсов, мониторинга и управления устройствами Crestron на предприятии или для всей клиентской базы.

Эта услуга позволяет установщикам и ИТ-менеджерам развертывать и управлять тысячами устройств за время, которое раньше требовалось для управления одним устройством. Для получения дополнительной информации посетите www.crestron.com/xiocloud .

Решение на основе карты высокой плотности
DM ‑ NVX ‑ D30C разработан для установки в шасси карты DMF ‑ CI ‑ 8 , что обеспечивает решение высокой плотности для приложений, требующих наличия нескольких кодеров и декодеров в одной стойке для оборудования.

Дополнительные инструменты проектирования и справочные документы см. На веб-странице DM NVX по адресуwww.crestron.com/nvx .

Ключевая особенность

• Видео 4K60 4: 4: 4 через стандартный Gigabit Ethernet
• Поддержка видео HDR10, HDR10 + и Dolby Vision®
• Видео в реальном времени по сети
• Технология Pixel Perfect Processing
• Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES ‑ 128
• Совместимость с HDCP 2.2
• Функциональность декодера для использования с продуктами DM NVX®, которые могут работать как кодеры
• Один выход HDMI®
• Предварительный просмотр изображения
• Деэмбедирование аналогового аудио
• Объемный звук 7.1
• Эмбедирование или деэмбедирование аудио AES67
• Подключение к медному Ethernet
• Управление устройством CEC
• Простая настройка через встроенные веб-страницы
• Совместимость с
  системами управления Crestron® 3 ‑ Series® или более поздними версиями
• Оптимизированное управление с помощью виртуальных коммутационных устройств DM NVX Director ™
• Сервисная поддержка Crestron XiO Cloud®
• Предназначен для установки в шасси DMF ‑ CI ‑ 8
