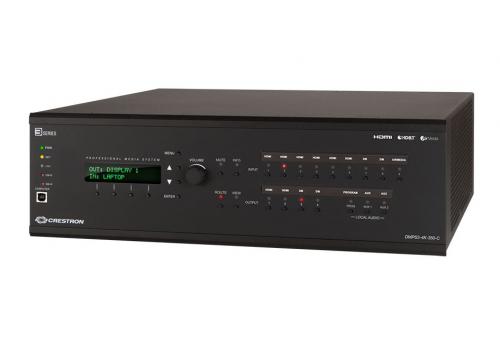

Crestron DMPS3-4K-350-C-AIRMEDIA Презентационная система 3-Series® 4K DigitalMedia ™ 350 с AirMedia®

DMPS3-4K-350-C-AIRMEDIA от Crestron® предлагает универсальную систему презентаций 4K AV для классных комнат, залов заседаний, лекционных залов и комнат для видеоконференций. С помощью DMPS3-4K-350-C-AIRMEDIA создать комплексное, настраиваемое решение для помещения с полностью настраиваемой маршрутизацией и обработкой сигналов легко и экономично. В одном корпусе для монтажа в стойку с 3 отсеками он объединяет систему управления, матричный коммутатор, видеомикшеры, потоковый декодер, микрофонный микшер, аудио DSP и усилитель. Встроенный шлюз AirMedia® обеспечивает беспроводную презентацию с компьютеров и мобильных устройств. [1] Возможности подключения DigitalMedia 8G + ® и HDBaseT® обеспечивают оптимизированное решение для проводки на большие расстояния для удаленных источников и устройств отображения, а также для интеграции в масштабах предприятия как части более крупной системы распределения мультимедиа.

4K Ultra HD
Crestron DigitalMedia ™ продолжает продвигать стандарты управления цифровыми AV-сигналами, предлагая наиболее полные из доступных системных решений 4K. DMPS3-4K-350-C-AIRMEDIA обрабатывает видео 4K / 60 с шифрованием HDCP 2.2, обеспечивая поддержку всех новейших дисплеев 4K и Ultra HD и медиа-источников. Поддержка 4K также необходима для поддержки компьютеров и мониторов последнего поколения с собственным разрешением выше 1080p и WUXGA.

Никакого программирования не требуется!
Установка DMPS3-4K-350-C-AIRMEDIA проста, быстра и доступна. Встроенная технология .AV Framework ™ обеспечивает полнофункциональную презентационную систему с упрощенной конфигурацией и выбором опций управления и других надстроек. Для получения полной информации о возможностях, поддерживаемых .AV Framework, посетите: http://www.crestron.com/avframework .


Беспроводная презентация AirMedia®
Встроенная технология AirMedia позволяет беспроводную презентацию контента с ноутбука, смартфона или планшетного устройства через беспроводную сеть Wi-Fi®. С AirMedia любой может войти в комнату с ноутбуком Windows® или MacBook® и подключиться без проводов, что позволяет отображать любой контент, включая видео Full HD, с частотой кадров до 30 кадров в секунду. Устройства iPhone®, iPad® и Android ™ могут представлять документы PowerPoint®, Excel®, Word и PDF, а также изображения, видео или любой контент приложений с полноэкранным зеркальным отображением. AirMedia позволяет одновременно подключаться до 32 участников, переключаясь с одного на другого для непрерывной совместной работы на лету. [1]

Потоковое видео высокой четкости
Встроенный декодер потоковой передачи позволяет DMPS3-4K-350-C-AIRMEDIA принимать AV-сигнал высокой четкости по сети или Интернету от коммутатора DigitalMedia, IP-камеры или потокового кодировщика (Crestron DM-TXRX-100- STR или аналогичный). Поддерживаются потоковые форматы H.264 и MJPEG с разрешением до HD 1080p и битрейтом до 25 Мбит / с. Для обработки 2-канального стереозвука с полной частотной характеристикой используется высококачественное декодирование звука AAC. [3]

Системный коммутатор 4K
DMPS3-4K-350-C-AIRMEDIA обеспечивает высокопроизводительную маршрутизацию HDMI®, AirMedia и потоковых аудио-видео источников на до четырех отдельных дисплеев, проекторов, кодеков и других устройств. Его видеовходы включают шесть HDMI, два DM 8G + ® и один потоковый / AirMedia. Входы HDMI совместимы с источниками DVI и Dual-Mode DisplayPort , а входы DM 8G + совместимы с HDBaseT. Также включены пять балансных аналоговых аудиовходов. Каждый вход HDMI и аналоговый аудиовход включают регулируемую компенсацию входного сигнала для приема различных сигналов и поддержания постоянных уровней громкости при переключении между источниками.

Встроенная матричная коммутация видео 9x4 позволяет одновременно направлять до четырех различных видеоисточников на четыре различных устройства отображения. Видео выходы состоят из двух HDMI и двух DM 8G +. Выходы HDMI совместимы с DVI [4], а выходы DM 8G + совместимы с HDBaseT.

Аудиосигнал с любого входа может быть свободно направлен на любой из трех отдельных стерео аналоговых аудиовыходов. Аудио также может быть направлено на цифровые выходы через два независимо переключаемых сигнальных тракта, любой из которых может быть выбран для подачи на любой выход HDMI или DM 8G +.

Масштабирование видео 4K / 60
Независимый высокопроизводительный масштабатор 4K включен в каждый выход HDMI, чтобы обеспечить оптимальное изображение на каждом дисплее независимо от того, какие источники выбраны. Каждый скейлер позволяет надежно просматривать все типы видео и компьютерных источников и наилучшим образом смотреться на любом дисплее с разрешением до 4K.

Входное разрешение от NTSC 480i стандартной четкости до 4K DCI сверхвысокой четкости прекрасно масштабируется до любого выходного разрешения до 4K DCI (4096 x 2160 при 60 Гц). Источники с чересстрочной разверткой преобразуются в прогрессивную развертку с помощью деинтерлейсинга, адаптивного к движению. Интеллектуальное преобразование частоты кадров обеспечивает поддержку источников формата 24p и PAL. А преобразование из 3D в 2D позволяет просматривать 3D-контент только на 2D-дисплеях. Полностью автоматический режим работы исключает любую сложную настройку за счет использования EDID дисплеев для настройки каждого устройства масштабирования.

Масштабирование можно добавить к любому выходу DM 8G + с помощью приемника DM-RMC-4K-SCALER-C , который имеет собственный встроенный масштабатор 4K. Этот метод использования независимого устройства масштабирования для каждого устройства отображения обеспечивает наиболее универсальное и надежное решение для обработки широкого спектра источников ввода и их маршрутизации на несколько разрозненных устройств отображения.

DigitalMedia 8G + ®
Входы и выходы DM 8G + наделяют DMPS3-4K-350-C-AIRMEDIA невероятным потенциалом для подключения удаленных источников и устройств отображения, а также интеграции с более крупными системами. DM 8G + обеспечивает настоящий однопроводной интерфейс для передачи видео, аудио, сигналов управления, питания и сетевых сигналов сверхвысокой четкости по кабелю типа CAT на расстояние до 330 футов (100 метров). Подключение приемника DM 8G + к выходу DM 8G + обеспечивает оптимизированный интерфейс AV и управления для проектора или плоского дисплея, расположенного в любом месте комнаты. Подключение до двух передатчиков DM 8G +обеспечивает расширенные входные возможности подключения для подключения удаленных AV-источников и мобильных устройств за столом для конференций, кафедре, стойке, настенной пластине или в другом месте. DM 8G + также может обеспечивать интерфейс для централизованного матричного коммутатора DigitalMedia, чтобы обеспечить распределение сигналов между несколькими комнатами и зданиями. [7,8]

Сертифицированная HDBaseT® технология
Crestron DM 8G + разработана с использованием спецификаций HDBaseT Alliance , обеспечивая взаимодействие с другими сертифицированными HDBaseT продуктами. DMPS3-4K-350-C-AIRMEDIA через DM 8G + можно напрямую подключить к источнику или устройству отображения, совместимому с HDBaseT, без необходимости использования передатчика или приемника DM®.

6-канальный микрофонный микшер
DMPS3-4K-350-C-AIRMEDIA включает встроенное микширование и обработку для шести микрофонов. Каждый микрофонный вход обеспечивает регулировку усиления 60 дБ, переключаемое фантомное питание 48 В, полностью регулируемый гейтинг, компрессию, задержку и 4-полосный полупараметрический эквалайзер. Сложное матричное микширование позволяет полностью различать стереомикширование всех шести микрофонов на каждом из трех аналоговых аудиовыходов DMPS3-4K-350-C-AIRMEDIA. Можно настроить и выбрать два дополнительных микса для подачи на любой из выходов HDMI или DM 8G +.

Professional Audio DSP
Каждый аналоговый аудиовыход DMPS3-4K-350-C-AIRMEDIA включает в себя собственный цифровой сигнальный процессор, позволяющий оптимизировать каждый выход для питания усилителя мощности, кодека, записывающего устройства или вспомогательной системы прослушивания. В дополнение к регулировкам громкости, низких, высоких частот и отключения звука в реальном времени, каждый DSP обеспечивает 10-полосную графическую коррекцию, 4-полосную параметрическую коррекцию, полностью настраиваемое ограничение и до 85 мс регулировки задержки динамика.

Встроенный усилитель мощности
Встроенный усилитель мощности позволяет DMPS3-4K-350-C-AIRMEDIA напрямую управлять парой стереодинамиков (25 Вт на канал при 8 Ом) или группой распределенных потолочных громкоговорителей (50 Вт моно @ 70 или 100 Вольт). Внутренний усилитель, питаемый от основного «программного» выхода, полностью использует встроенный DSP. Для более крупных приложений могут быть добавлены усилители мощности Crestron серии AMP, чтобы обеспечить полное решение для управления отдельными программными и речевыми динамиками или любой многозонной акустической системой.

Эмбедирование и деэмбедирование аудио
Включение профессионально сбалансированных аналоговых аудиовходов и выходов в сочетании с возможностью маршрутизации аудиосигналов независимо от видео обеспечивает широкую гибкость для многих специализированных приложений - без необходимости в дополнительном оборудовании! Например, его балансные входы позволяют DMPS3-4K-350-C-AIRMEDIA напрямую взаимодействовать с консолью микширования звука, позволяя микшировать живой звук с видеосигналом с цифровой камеры и объединять в один выходной сигнал HDMI. . Или любой из его балансных выходов может использоваться для деэмбедирования звука из цифрового AV-источника для подачи на микшерный пульт. Выход «Aux» можно даже перенаправить обратно через аналоговый вход, чтобы использовать его встроенный DSP или внешний DSP., который будет использоваться для обработки аудиосигнала, поступающего на выходы HDMI и DM 8G +.

Управление форматом EDID
DMPS3-4K-350-C-AIRMEDIA позволяет управлять информацией EDID (расширенные идентификационные данные дисплея), которая передается между устройствами отображения, масштабаторами и источниками ввода в системе. На экране настройки веб-браузера можно оценить возможности формата и разрешения каждого устройства, что позволяет установщику соответствующим образом настроить сигналы EDID для наиболее желательного и предсказуемого поведения.

Технология QuickSwitch HD ™
Обработка цифровых мультимедийных сигналов означает обработку HDCP (защита широкополосного цифрового контента), схемы шифрования, используемой поставщиками контента для защиты своих DVD-дисков, дисков Blu-ray ™ и широковещательных сигналов от несанкционированного копирования. Для просмотра зашифрованного контента HDCP необходимо, чтобы исходное устройство «аутентифицировало» каждый дисплей и сигнальный процессор в системе и выдало ему «ключ» перед выдачей выходного сигнала. Crestron QuickSwitch HD управляет этими клавишами, чтобы обеспечить быстрое и надежное переключение и невосприимчивость к отключениям для каждого источника и устройства отображения, подключенного к системе.

Технология Auto-Locking® Технология Auto-Locking®
Crestron обеспечивает сверхбыстрое переключение сигналов путем мгновенной настройки каждого устройства на пути прохождения сигнала, включая передатчики DM, приемники DM и преобразователи частоты, как только сигнал достигает первого устройства. Независимо от того, происходит ли переключение между источниками или телеканалы, автоблокировка значительно сокращает время, необходимое каждому устройству для распознавания нового сигнала и настройки себя для обработки изменений, практически устраняя любые заметные промежутки при переключении.

Маршрутизация USB-сигналов
Наряду с видео и аудио DMPS3-4K-350-C-AIRMEDIA также может обеспечивать маршрутизацию сигналов USB HID (Human Interface Device), позволяя USB HID-совместимой клавиатуре и / или мыши в одном месте управлять компьютер или медиа-сервер в другом месте. Подключение USB HID обеспечивается через определенные приемники и передатчики DM. Crestron также предлагает USB-удлинители через Ethernet ( USB-EXT-DM-LOCAL и USB-EXT-DM-REMOTE ), которые можно использовать для обеспечения маршрутизации нескольких USB-устройств практически любого типа, и все они легко управляются через DMPS3-4K-350-C-AIRMEDIA.

Интегрированная система управления 3-й серии®
Встроенная система управления 3-й серии позволяет DMPS3-4K-350-C-AIRMEDIA обеспечивать полное настраиваемое управление каждым AV-устройством, а также освещением в помещении, оконными шторами и проекционными экранами. , не требуя отдельного процессора управления. Встроенные порты управления включают четыре ИК-порта, два порта RS-232 COM, четыре порта реле и четыре порта цифрового ввода, а также Cresnet® и Ethernet. DMPS3-4K-350-C-AIRMEDIA поддерживает всю линейку сенсорных экранов , клавиатур и беспроводных пультов Crestron для пользовательского опыта, адаптированного к конкретным требованиям каждого конечного пользователя. Поддержка приложений управления Crestron и Crestron Fusion® предоставляет самую мощную в отрасли платформу для удаленного контроля, мониторинга и управления несколькими комнатами с помощью компьютеров и мобильных устройств.

Управление встроенными устройствами CEC
Для управления AV-устройствами сторонних производителей DMPS3-4K-350-C-AIRMEDIA предоставляет альтернативу традиционным ИК, RS-232 и Ethernet, используя встроенный в HDMI сигнал CEC (Consumer Electronics Control). Используя CEC, можно управлять многими устройствами прямо через их соединения HDMI или HDBaseT, устраняя необходимость в каких-либо специальных последовательных кабелях или ИК-излучателях.

Встроенный коммутатор Ethernet
Помимо передачи цифрового видео и звука, порты DM 8G + на DMPS3-4K-350-C-AIRMEDIA также могут расширять Ethernet до устройств отображения и источников (через определенные передатчики и приемники DM), обеспечивая высокоскоростное соединение для каждого комнатного устройства, которому требуется подключение к локальной сети. Ethernet также используется внутри шины управления Crestron для управления каждым передатчиком и приемником и обеспечения управления устройствами.

Выделенная
подсеть управления Подсеть управления Crestron - это сеть Gigabit Ethernet, предназначенная для устройств Crestron. Через порт Control Subnet DMPS3-4K-350-C-AIRMEDIA установщик может просто подключить один сенсорный экран или беспроводной шлюз или добавить коммутатор Crestron PoE ( CEN-SW-POE-5 или CEN-SWPOE-16 ) для работы с несколькими сенсорными экранами, шлюзами и другими устройствами. PoE можно включить через порт подсети управления для питания одного сенсорного экрана или другого устройства с питанием от PoE. [8] Автоматическая настройка всей подсети выполняется DMPS3-4K-350-C-AIRMEDIA, обнаруживая каждое устройство и присваивая IP-адреса без дополнительных усилий со стороны установщика.

Режим частной сети
Чтобы упростить реализацию в корпоративной или университетской локальной сети, DMPS3-4K-350-C-AIRMEDIA использует режим частной сети. В режиме частной сети DMPS3-4K-350-C-AIRMEDIA требует только один IP-адрес для всей конференц-системы, включая все подключенные приемники и передатчики DM.

Простая настройка
Каждый шаг процесса настройки DMPS3-4K-350-C-AIRMEDIA разработан так, чтобы быть быстрым и легким. По умолчанию передняя панель поддерживает базовую маршрутизацию сигналов, что упрощает тестирование и устранение неисправностей во время установки. Упрощенная конфигурация системы обеспечивается с помощью .AV Framework , который легко настраивается через веб-браузер компьютера. [2] Расширенная конфигурация и настройка доступны через переднюю панель или через веб-браузер. Полосы с этикетками на передней панели можно настроить с помощью программного обеспечения Crestron Engraver или стандартных этикеток с лентой 3/8 дюйма, что позволяет четко обозначать каждый вход и выход. Входы и выходы также могут быть обозначены по имени, которое будет отображаться на ЖК-дисплее при выборе.

Crestron Connect It ™
Crestron Connect Это экономичное, простое в использовании решение для презентаций, которое без проблем работает с DMPS3-4K-350-C-AIRMEDIA. Просто добавьте один или несколько кабелей Crestron Connect It Cable Caddies ( серии TT-100, TT-101, TT-110 или TT-111  ), чтобы обеспечить возможность подключения BYOD и управление одним касанием для нескольких участников за столом конференции. Электропитание и связь для каждой кабельной коробки обеспечивается через Cresnet или через порт USB на передатчике DM, совместимом с Crestron Connect It.

Ключевая особенность

• Системный коммутатор сверхвысокой четкости 9x4, скалер, микрофонный микшер, аудио DSP, усилитель и система управления
• Встроенный .AV Framework ™ предоставляет полнофункциональную систему без какого-либо программирования
• Интегрированная 3-Series Control System® обеспечивает полностью программируемое управление помещением
• Встроенный шлюз AirMedia® обеспечивает возможность беспроводной презентации BYOD
• Встроенный декодер потокового видео H.264
• Обеспечивает матричную маршрутизацию сигнала для 9 источников видео и 4 дисплеев
• Поддерживает разрешение видео до 4K DCI и Ultra HD
• Включает HDMI®, DM 8G + ® и сбалансированные стереофонические аналоговые аудиовходы
• Также поддерживает источники Dual-Mode DisplayPort, DVI и HDBaseT®
• Технология QuickSwitch HD ™ управляет ключами HDCP для быстрого и надежного переключения
• Технология Auto-Locking® обеспечивает быстрое переключение между разрозненными источниками
• Выполняет автоматическое управление форматом AV-сигнала через EDID
• Совместимость с HDCP 2.2
• Обеспечивает регулируемую компенсацию входного уровня на каждом аудиовходе
• Включает встроенный 6-канальный стробируемый микрофон для микширования с DSP
• Имеет два выхода HDMI и два DM 8G + (совместимый с HDBaseT)
• Возможность подключения к DigitalMedia 8G + ® обеспечивает возможность подключения на большие расстояния по витой паре типа CAT
• Сертифицировано HDBaseT - обеспечивает прямое подключение к другому оборудованию, сертифицированному HDBaseT
• Имеет независимый высокопроизводительный скейлер 4K на каждом выходе HDMI
• Повышает масштаб входных сигналов до соответствия естественному разрешению любого экрана, включая дисплеи 4K и Ultra HD!
• Уменьшает масштаб компьютерных сигналов 4K, UHD и сверхвысокого разрешения для соответствия дисплеям 1080p и другим дисплеям с более низким разрешением
• Работает с любым входным разрешением от стандартного NTSC 480i или PAL 576i до UHD и 4K
• Обеспечивает интеллектуальное преобразование частоты кадров, адаптивное к содержимому шумоподавление и деинтерлейсинг с адаптацией к движению
• Обеспечивает преобразование сигнала 3D в 2D
• Обеспечивает три сбалансированных стереофонических аудиовыхода, каждый с независимым микшером и DSP
• Предоставляет два дополнительных аудиомикса, любой из которых можно выбрать на любом цифровом выходе
• Имеет встроенный усилитель с возможностью выбора 25 Вт / канал. @ 8 Ом стерео или 50 Вт @ 70/100 В моно
• Обеспечивает эмбедирование и деэмбедирование аналогового аудио в HDMI
• Обеспечивает маршрутизацию сигнала USB через передатчики и приемники DM® или удлинители серии USB-EXT-DM
• Включает в себя встроенный ИК-порт, RS-232, реле, цифровой вход и порты управления Cresnet®
• Поддерживает сенсорные экраны, клавиатуры и беспроводные пульты Crestron®
• Поддерживает XPanel с компьютером Smart Graphics® и управление через Интернет
• Поддерживает управляющие приложения для iPhone®, iPad® и Android ™
• Поддерживает универсальные пульты дистанционного управления через внешний ИК-приемник, совместимый с RC-5
• Обменивается данными с Crestron Fusion®.
• Обеспечивает удобную для ИТ-специалистов сетевую интеграцию через SNMP
• Встроенный коммутатор Ethernet обеспечивает одноточечное подключение к локальной сети
• Подсеть управления - обеспечивает выделенную локальную сеть для устройств Crestron.
• Режим частной сети - требуется только один IP-адрес для всей системы
• Порт Content LAN позволяет изолировать потоковую передачу и трафик AirMedia во вторичной сети.
• Включает элементы управления на передней панели для базовой конфигурации, диагностики и маршрутизации сигналов.
• Включает настраиваемые полосы с этикетками на передней панели и ЖК-дисплей
• Позволяет расширенную настройку и настройку через веб-браузер
• Имеет внутренний универсальный источник питания для всемирной совместимости
• Обеспечивает питание устройств PoDM + и HDBaseT PoE +
• Возможность установки в 19-дюймовую стойку с 3 отсеками
