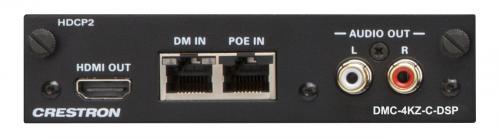

Crestron DMC-4KZ-C-DSP DigitalMedia 8G + ® 4K60 4: 4: 4 Входная плата HDR с понижающим микшированием для коммутаторов DM®, совместимая с HDBaseT®

DMC-4KZ-C-DSP - это плата ввода, предназначенная для использования с любым коммутатором Crestron® DigitalMedia ™ на базе платы . Он имеет один вход DM 8G + ® с дополнительными сквозными выходами HDMI® и аналоговыми аудиовыходами. Используя один кабель витой пары типа CAT, вход DM 8G + позволяет подключать передатчик DM 8G +, выход другого коммутатора DM® или сертифицированного источника HDBaseT® .

DMC-4KZ-C-DSP обеспечивает все функции DMC-4KZ-C с добавлением понижающего микширования для одновременного распределения многоканального объемного звука 7.1 и 2-канальных стереосигналов. Его рекомендуется использовать с источниками объемного звука, чтобы позволить исходный многоканальный сигнал распространяться в комнаты с системами объемного звучания, одновременно распределяя 2-канальный сигнал понижающего микширования в комнаты и устройства только со стерео.

Поддержка 4K60 4: 4: 4 и HDR
Crestron DigitalMedia (DM) была первым в мире решением для распределения AV-сигналов, обеспечивающим сквозное управление сигналами 4K для крупномасштабных коммерческих и жилых приложений. Карты и оконечные устройства DM «4KZ» позволяют новым и существующим системам DM обрабатывать полные видеосигналы 4K60 4: 4: 4, а также видеосигналы HDR (HDR10) без необходимости заменять какие-либо проводки или переключатели. Любую систему Crestron DM, поддерживающую 4K, можно модернизировать для обработки 4K60 4: 4: 4 и HDR, просто установив карты, передатчики и приемники на базе DM 4KZ. DMC-4KZ-C-DSP предназначен для замены существующей платы ввода DMC-4K-C-DSP или DMC-4K-C-DSP-HDCP2 без необходимости дополнительной настройки или программирования.

Технология DM 4KZ использует сжатие VESA® Display Stream Compression (DSC), чтобы расширить возможности DigitalMedia для удовлетворения требований экстремальной пропускной способности для разрешений, превышающих 4K30 4: 4: 4 и 4K60 4: 2: 0. DSC - это легкий, линейный стандарт сжатия 2: 1, который обеспечивает производительность без визуальных потерь для сигналов 4K60 4: 4: 4 и HDR. DSC применяется только к входным сигналам 4K60 4: 4: 4 и HDR. Все остальные сигналы передаются без сжатия.

DigitalMedia 8G + ®
Разработанный для сверхвысокой пропускной способности и максимальной масштабируемости, DigitalMedia 8G + (DM 8G +) обеспечивает истинную однопроводную передачу без потерь для передачи видео высокой четкости, аудио, питания, Ethernet и сигналов управления по медной витой паре. DM 8G + передает несжатые сигналы Full HD 1080p, WUXGA и 2K на расстояние до 330 футов (100 м) с помощью кабеля Crestron DM Ultra, кабеля Crestron DM 8G® или стороннего кабеля CAT5e. Более высокие разрешения до UHD и 4K поддерживаются на расстоянии до 330 футов (100 м) с использованием кабеля DM Ultra, 230 футов (70 м) с использованием кабеля DM 8G или 165 футов (50 м) с использованием CAT5e. [1]

Совместимость с HDBaseT® Технология
Crestron DigitalMedia 8G + разработана с использованием спецификаций HDBaseT Alliance, обеспечивая совместимость с другими сертифицированными продуктами HDBaseT. Устройство, совместимое с HDBaseT, может быть подключено непосредственно к входу DM 8G + на DMC-4KZ-C без использования передатчика DM.

HDMI® Pass-Through
Каждая входная плата коммутатора DM включает в себя выходной порт HDMI, который можно использовать для передачи входного сигнала на локальный аудиопроцессор или видеомонитор или для подачи на второй коммутатор DM для целей расширения вывода.

Деэмбедирование звука и понижающее микширование
DMC-4KZ-C-DSP включает в себя несимметричный аналоговый аудиовыход, который позволяет извлекать стереофонические аудиосигналы из цифрового входа и подавать их в систему распределения звука мультирум. Встроенный DSP позволяет декодировать сигналы многоканального объемного звука и преобразовывать их в стерео. Стереосигнал понижающего микширования автоматически направляется на аналоговый выход, а также может быть направлен через любой выход коммутатора для распределения на стерео дисплеи и другое оборудование. Аналоговый выход включает регулятор громкости, который регулируется с помощью системы управления с помощью клавиатуры, сенсорного экрана, портативного пульта дистанционного управления или мобильного устройства.

CEC Embedded Device Control
Для управления AV-устройствами сторонних производителей DigitalMedia предлагает альтернативу обычным ИК, RS-232 и Ethernet, используя встроенный в HDMI сигнал CEC (Consumer Electronics Control). Благодаря подключению к системе управления (через коммутатор DM) DMC-4KZ-C-DSP обеспечивает шлюз для управления устройствами прямо через их соединения HDMI или HDBaseT, потенциально устраняя необходимость в каких-либо выделенных проводах управления или ИК-излучателях.

Технология
Power over DM® Технология Power over DM (PoDM) обеспечивает истинное однопроводное решение, подавая питание на подключенное устройство по тому же проводу, по которому передаются видео-, аудиосигналы и сигналы данных. Чтобы включить источник питания PoDM через входной порт DM 8G + (DM IN), просто подключите совместимый источник питания PoDM или PoE к входному порту PoE / PoDM (POE IN). К совместимым источникам питания относятся модели Crestron DM-PSU-8-PLUS , DM-PSU-16-PLUS , DM-PSU-ULTRA-MIDSPAN и CEN-SWPOE-16 или любой совместимый с IEEE 802.3af или 802.3at PoE PSE (Power Подборочное оборудование).

Поддержка PoDM + обеспечивается с помощью любой из моделей Crestron, перечисленных выше, или стороннего PSE 802.3at Type 2. Источник питания PoDM ++ включен только при использовании DM-PSU-ULTRA-MIDSPAN. PoDM также может использоваться для питания устройств с питанием от HDBaseT PoE.

Автономный приемник DM 8G +
Помимо использования в качестве входной платы для коммутаторов DM, DMC-4KZ-C-DSP также можно использовать с интерфейсом карты DMCI DigitalMedia, чтобы обеспечить решение приемника DM 8G +, которое идеально подходит для установки в в стойку для оборудования или тележку AV, или как переносной дисплей.

Чтобы настроить коммутатор DM в комплекте с платами ввода и вывода, кабелями и другими периферийными устройствами, используйте онлайн- инструмент настройки DigitalMedia Switcher Configuration Tool .

Дополнительные средства проектирования и справочные документы см. На веб-странице DigitalMedia по адресу http s : //www.crestron.com/digitalmedia .

Ключевая особенность

• Модульная входная плата для коммутатора DM-MD8X8, DM-MD16X16 или DM-MD32X32
• Обеспечивает один вход 4K DM 8G + ®
• Совместимость с HDBaseT® - обеспечивает прямое подключение к другому сертифицированному HDBaseT оборудованию
• Поддерживает разрешение видео UHD и 4K до 4K60 4: 4: 4
• Обрабатывает видео HDR (расширенный динамический диапазон) (HDR10)
• Обрабатывает 3D-видео и Deep Color
• Обрабатывает Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS: X® и несжатый 7.1-канальный линейный звук PCM
• Совместимость с HDCP 2.2
• Поддерживает длину кабеля до 330 футов (100 м) для всех разрешений до UHD и 4K с использованием кабеля DM® Ultra
• Поддерживает длину кабеля до 330 футов (100 м) для 1080p, WUXGA и 2K с использованием кабеля DM 8G® или CAT5e
• Поддерживает длину кабеля до 230 футов (70 м) для UHD и 4K с использованием кабеля DM 8G или до 165 футов (50 м) с использованием CAT5e
• Включает выход HDMI® для прохода входного сигнала
• Включает стерео аналоговый линейный аудиовыход с регулятором громкости
• Позволяет деэмбедировать стерео 2-канальные аудиосигналы
• Встроенное понижающее микширование позволяет одновременно распределять многоканальный объемный звук и 2-канальные стереофонические аудиосигналы.
• Обеспечивает регулировку задержки сигнала понижающего микширования до 120 мс
• Включает управление устройством через CEC
• Поддерживает PoDM и HDBaseT PoE источник питания[
• Занимает один слот для входной карты DM-переключателя
• Обеспечивает монтируемый в стойку приемник DM 8G + с использованием дополнительного интерфейса карты DMCI
