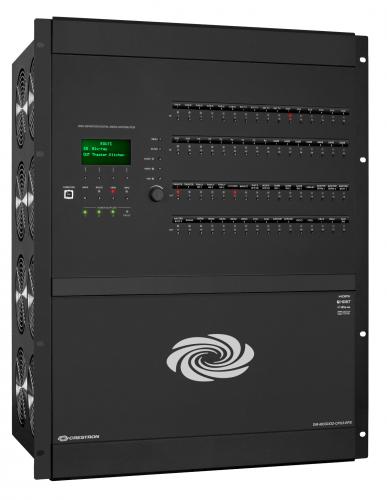

Crestron DM-MD32X32-CPU3-RPS Коммутатор 32x32 DigitalMedia ™ с резервными источниками питания

DM ‑ MD32X32 ‑ CPU3 ‑ RPS представляет собой усовершенствованное решение маршрутизации AV-сигналов 4K60 4: 4: 4, которое обеспечивает основу для полной системы DigitalMedia ™ . DM ‑ MD32X32 ‑ CPU3 ‑ RPS обеспечивает сверхбыстрое переключение и распределение без потерь HDMI® и других сигналов для поддержки цифровых медиаплееров, приемников HDTV, компьютеров, камер и устройств отображения. DM ‑ MD32X32 ‑ CPU3 ‑ RPS - это расширенная версия DM ‑ MD32X32 ‑ CPU3 с двумя встроенными резервными источниками питания.

DM ‑ MD32X32 ‑ CPU3 ‑ RPS конфигурируется для обработки до 32 источников AV. Выходы конфигурируются для обеспечения до 32 выходов DM, HDBaseT® и / или HDMI или до 16 потоковых выходов H.264 в одном шасси. 1 На основе платформы 3 ‑ Series® обеспечивает безопасность корпоративного уровня.

Интегрированная сеть Ethernet и распределение через USB обеспечивают полное решение для подключения в сочетании со встроенным Crestron® control 2 для управления дисплеями и другими комнатными устройствами без дополнительной проводки. Удобные для пользователя инструменты для работы, настройки и поиска и устранения неисправностей предоставляются через переднюю панель или через программное обеспечение Crestron Toolbox ™ , что упрощает настройку. Также предоставляется интерфейс веб-браузера. 3

4K Ultra HD
DM ‑ MD32X32 ‑ CPU3 ‑ RPS разработан с учетом экстремальных требований к полосе пропускания для обработки видеосигналов 4K и Ultra HD. Поддержка видео 4K также обеспечивает поддержку компьютеров и мониторов последнего поколения с собственным разрешением выше 1080p и WUXGA. 4

Технология DigitalMedia 8G + ®
DM ‑ MD32X32 ‑ CPU3 ‑ RPS обеспечивает полную поддержку устройств Crestron DigitalMedia 8G +, а также продуктов DM CAT 8,10 и DM Fiber 9,10 первого поколения , позволяя вам воспользоваться преимуществами новейшей технологии Crestron DigitalMedia 8G +.

Система DigitalMedia 8G + обрабатывает видеосигналы высокого разрешения и может одновременно распределять стереосигналы и сигналы многоканального объемного звука, которые поддерживают аудиоформаты 7.1 с высоким битрейтом, а также несжатый линейный PCM. Сигналы передаются по одному кабелю витой пары типа CAT или по одной нити многомодового или одномодового волокна.

Сертификация HDBaseT®
Используя технологию DigitalMedia 8G + ®, DM ‑ MD32X32 ‑ CPU3 ‑ RPS можно подключить напрямую к устройству, совместимому с HDBaseT, без использования передатчика или приемника DM.

Потоковая передача H.264
Возможность потокового ввода DM ‑ MD32X32 ‑ CPU3 ‑ RPS позволяет передавать IP-камеры и другие источники с кодировкой H.264 через DigitalMedia наряду с HDMI и другими источниками, не использующими потоковую передачу. Это также позволяет объединить коммутаторы DM для упрощения маршрутизации HD-контента между зданиями и офисами по всему миру. Крупномасштабную потоковую передачу на компьютеры и мобильные устройства можно упростить за счет интеграции с системой потокового мультимедиа, такой как мультимедийная система Wowza® или Kaltura®.

Встроенный порт CONTENT LAN
Любой потоковый вход или выход может быть настроен для потоковой передачи через CONTENT LAN или порт LAN коммутатора DM или через выделенный порт CONTENT LAN платы ввода или вывода DMC Series. Управление и контент могут быть объединены в одной сети или могут быть изолированы в отдельных сетях.

Модульная архитектура
DM ‑ MD32X32 ‑ CPU3 ‑ RPS имеет модульную архитектуру с 32 слотами для карт ввода и 16 слотами для карт с двумя выходами. Предлагается широкий выбор входных плат для поддержки полного набора типов цифровых и аналоговых AV-сигналов, как указано в следующей таблице технических характеристик.

Расширение выходов Сквозной выход
HDMI предусмотрен на каждой входной плате, что позволяет подключать до пяти коммутаторов DM в гирляндную цепь, что позволяет конфигурировать очень большие системы распределения с большим количеством выходов. Например, используя пять коммутаторов DM ‑ MD32X32 ‑ CPU3 ‑ RPS, можно поддерживать до 160 отдельных выходов.

Технология QuickSwitch HD ™
Цифровые мультимедийные сигналы обычно зашифрованы для защиты от несанкционированного просмотра. После аутентификации дисплеев или сигнальных процессоров исходное устройство должно выдать ключ перед доставкой выходного сигнала. Технология Crestron QuickSwitch HD управляет этими клавишами, чтобы обеспечить быстрое и надежное переключение и невосприимчивость к отключениям.

ПРИМЕЧАНИЕ. Технология QuickSwitch HD требует использования масштабируемого выхода HDMI, который доступен на устройствах DigitalMedia ™, таких как DM ‑ RMC ‑ 4KZ ‑ SCALER ‑ C и DMC ‑ 4KZ ‑ HDO.

Технология Auto-Locking® Технология
Crestron Auto-Locking обеспечивает сверхбыстрое переключение сигналов за счет мгновенной настройки каждого устройства на пути прохождения сигнала, как только сигнал достигает первого устройства. Технология автоблокировки практически устраняет любые заметные зазоры при переключении.

Управление форматом EDID
Технология DigitalMedia управляет EDID (расширенными данными идентификации дисплея), которые устройства используют для связи, для устранения конфликтов, которые могут возникнуть, когда один источник направляется на несколько дисплеев или аудиокомпонентов. С помощью программного обеспечения Crestron Toolbox можно оценить возможности формата и разрешения каждого устройства, что позволяет установщику правильно настроить EDID.

Масштабатор для каждого дисплея
Установка выбранных выходных карт в DM ‑ MD32X32 ‑ CPU3 ‑ RPS или подключение приемника DM со встроенными масштабаторами HD и 4k к DM ‑ MD32X32 ‑ CPU3 ‑ RPS обеспечивает высокопроизводительное масштабирование. Независимые преобразователи частоты, расположенные на каждом устройстве отображения, позволяют направлять несколько источников на множество различных устройств отображения. 13Подход распределенного скалера обеспечивает оптимальное изображение на каждом экране и позволяет просматривать компьютерный источник с высоким разрешением на любом дисплее в здании.

Универсальная маршрутизация звука
HDMI - это ключ к работе с форматами объемного звука 7.1, такими как Dolby® TrueHD, Dolby Atmos® и DTS HD Master Audio ™. Для совместного использования этих источников звука с несколькими звуковыми зонами DM ‑ MD32X32 ‑ CPU3 ‑ RPS позволяет одновременно распределять многоканальный объемный звук и двухканальные стереосигналы от одного источника HDMI.

Цифровой стереосигнал преобразуется в аналоговый, чтобы обеспечить совместное использование через аудиосистему Sonnex® Multiroom или любую другую систему распределения звука. DM ‑ MD32X32 ‑ CPU3 ‑ RPS также позволяет размещать процессоры и усилители объемного звука централизованно, а не на месте отображения через дополнительные локальные выходы HDMI.

Встроенный коммутатор Ethernet
DM ‑ MD32X32 ‑ CPU3 ‑ RPS включает встроенный коммутатор Ethernet с гигабитным портом LAN. Помимо передачи цифрового видео и звука, система DigitalMedia может также расширить канал Ethernet на 100 Мбит / с для каждого дисплея и устройства-источника с помощью избранных приемников и передатчиков DM, обеспечивая высокоскоростное соединение для любого устройства в помещении, которому требуется подключение к локальной сети. Ethernet также используется внутри шины управления Crestron для управления устройствами DM в системе и обеспечения управления дисплеем в каждой комнате.

Режим частной сети
Чтобы упростить реализацию в корпоративной или университетской локальной сети, DM ‑ MD32X32 ‑ CPU3 ‑ RPS использует режим частной сети для обеспечения одноточечного соединения для всей системы. В режиме частной сети DM ‑ MD32X32 ‑ CPU3 ‑ RPS требует только один IP-адрес для всей сети DM.

Маршрутизация сигналов USB
DM ‑ MD32X32 ‑ CPU3 ‑ RPS поддерживает маршрутизацию сигналов USB HID (устройство интерфейса пользователя), поэтому клавиатура и / или мышь, совместимые с USB HID, могут обеспечивать локальное управление устройствами в других местах. 16 USB HID-соединение обеспечивается через определенные приемники, передатчики и карты ввода DM. Подключите хост-модуль USB через Ethernet Extender ( USB ‑ EXT ‑ DM ‑ LOCAL 12 ) к хосту, с которым вы хотите установить связь, и установите модуль устройства (USB ‑ EXT ‑ DM ‑ REMOTE 12 ) в каждом месте отображения для подключения клавиатур, игровых контроллеров, мышей или других устройств.

Встроенное управление устройствами CEC
Благодаря подключению к системе управления DM ‑ MD32X32 ‑ CPU3 ‑ RPS обеспечивает шлюз для управления многими устройствами прямо через их соединения HDMI или HDBaseT, потенциально устраняя необходимость в каких-либо выделенных проводах управления или ИК-излучателях. 13

Управление через веб-браузер
DM ‑ MD32X32 ‑ CPU3 ‑ RPS также включает встроенный веб-сервер, который позволяет выполнять такие функции, как настройка Ethernet, маршрутизация и обновление прошивки. 3

резервных источника питания
DM ‑ MD32X32 ‑ CPU3 ‑ RPS обеспечивает повышенную надежность за счет трех резервных источников питания с длительным сроком службы. В маловероятном случае неисправности одного из блоков питания (на что указывает мигающий красный светодиод) DM ‑ MD32X32 ‑ CPU3 ‑ RPS продолжит работу от двух источников питания. Отдельные зеленые светодиоды показывают, что блоки питания работают без сбоев. Источники питания также можно дистанционно контролировать с помощью программного обеспечения Crestron Fusion® или любого сенсорного экрана системы управления.

Модернизация существующего коммутатора DM с более старыми выходными платами многоканальной серии DMCO? Используйте онлайн- инструмент добавления и обновления выходных карт, чтобы обновить существующие выходные карты и переключатель до нового формата выходных карт с одной группой.

См. Веб-страницу ресурсов DigitalMedia по адресу www.crestron.com/dmresources для дополнительных инструментов проектирования и справочной документации.

Ключевая особенность

•  Предоставляет унифицированное решение для распределения сигналов высокой четкости, включающее как проводные, так и потоковые технологии IP.
•  Обеспечивает маршрутизацию HD AV-сигнала без потерь по медному проводу или оптоволокну с витой парой
•  Интегрирует видео, аудио, сеть и управление по одному проводу или оптоволокну
•  Обеспечивает высокопроизводительную потоковую передачу H.264 из любого источника входного сигнала с разрешением до 1080p или WUXGA
•  Имеет встроенный порт CONTENT LAN для потоковой передачи
•  Обеспечивает полную матричную коммутацию со сверхвысокой скоростью передачи данных на задней панели 12,5 Гбит / с
• Поддерживает устройства HDMI® с Deep Color, 3D, 4K и аудио в формате 7.1 с высоким битрейтом
•  Сертифицированное устройство HDBaseT® - обеспечивает прямое подключение к другому сертифицированному HDBaseT оборудованию
• Совместимость с HDCP 2.2 через карты ввода и вывода 4K
• Распространяет сигналы Full HD 1080p, Ultra HD и 4K через DM 8G + ® и соединение HDBaseT
• Распределяет сигналы 1080p и WUXGA по DM 8G® Fiber или DM 8G® SM Fiber
•  Обеспечивает потоковую передачу сигналов 1080p по IP-сети без ограничений по расстоянию
• Поддерживает продукты DM® CAT и DM® Fiber первого поколения
•  Возможность настройки до 32 выходов DM, HDBaseT и / или HDMI
• Возможность настройки до 16 потоковых выходов
•  Простое расширение выхода с помощью нескольких переключателей DM
•  Модульные входы поддерживают полный набор типов цифровых, аналоговых и потоковых сигналов.
•  Технология QuickSwitch HD ™ управляет ключами HDCP для быстрого и надежного переключения
•  Технология Auto-Locking® обеспечивает быстрое переключение между разрозненными источниками
•  Выполняет автоматическое управление форматом AV-сигнала через EDID
•  Включает управление устройством через CEC
•  Обеспечивает независимое масштабирование для каждого дисплея с помощью выбранных карт вывода и приемников DM
•  Распределяет и направляет сигналы USB HID мыши и клавиатуры
•  Обеспечивает полное аудио и отключенное переключение USB
•  Поддерживает эмбедирование и деэмбедирование аналогового аудио.
•  Включает встроенный коммутатор Ethernet с портом Gigabit LAN
•  Режим частной сети - требуется только один IP-адрес для полной системы DM
•  Безопасный доступ за счет полного управления пользователями / группами или интеграции управления учетными данными Active Directory®
•  Безопасность на уровне оборудования с использованием аутентификации 802.1X
•  Протоколы сетевой безопасности TLS, SSL, SSH и SFTP
• Включает встроенный веб-сервер
• 14 отсеков 19 дюймов (483 мм) для монтажа в стойку
