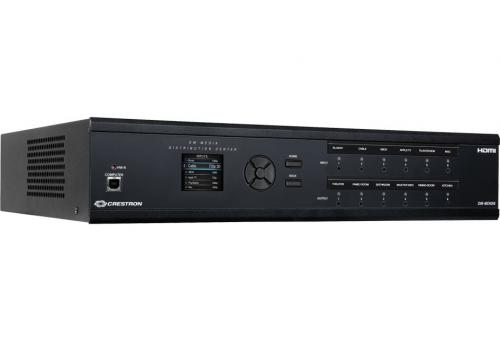

Crestron DM-MD6X6 Центр распространения 6x6 DigitalMedia

DigitalMedia ™ подходит не только для больших, дорогих домов и объектов. DM-MD6X6 DigitalMedia Distribution Center предоставляет очень простое и экономичное решение для распределения нескольких источников высокой четкости до шести комнат как часть полной системы Crestron®. DM-MD6X6, оснащенный технологиями DigitalMedia 8G + ® и HDBaseT®, обеспечивает сверхнадежную маршрутизацию сигналов со сверхширокой полосой пропускания по недорогой проводке CAT5e [1] . Все в DM-MD6X6 спроектировано так, чтобы обеспечить прозрачное взаимодействие с пользователем и высочайшую производительность.

Матричный коммутатор HD

DM-MD6X6 имеет шесть входов HDMI® для работы с HDTV-приемниками, проигрывателями DVD или Blu-ray Disc®, медиа-серверами, компьютерами и другими цифровыми источниками HD. Выходы включают один порт HDMI и пять портов DigitalMedia, обеспечивающих простое однопроводное подключение для локального дисплея или аудиопроцессора, а также пять дополнительных дисплеев в любом месте дома. Матричное переключение шесть на шесть позволяет любому дисплею просматривать любой источник в любое время.

DigitalMedia 8G + ®
Технология Crestron DM 8G + ™ обеспечивает предельную простоту, обеспечивая истинный однопроводной интерфейс для распределения видео высокой четкости, аудио, Ethernet, питания и сигналов управления на несколько дисплеев по всему жилому дому или коммерческой структуре. Просто подключите приемник DM 8G + [2] к каждому плоскому дисплею или проектору для получения полноценного интерфейса AV и управления. Всего по одному проводу CAT5e к каждому ресиверу передается чистое несжатое видео Full HD 1080p, объемный звук 7.1, Ethernet 10/100, питание и сигналы управления для полностью интегрированной мультимедийной системы с минимальным количеством проводов. DM 8G + позволяет прокладывать провода на расстоянии до 330 футов (100 метров) с использованием кабеля CAT5e или Crestron DigitalMedia 8G ™ .
Сертифицированная HDBaseT® Технология
Crestron DigitalMedia 8G + разработана с использованием спецификаций HDBaseT Alliance, обеспечивая совместимость с другими сертифицированными HDBaseT продуктами. Через выходы DM 8G + DM-MD6X6 можно напрямую подключать к устройствам отображения, совместимым с HDBaseT, без использования каких-либо приемников DM®. QuickSwitch HD®
Работа с цифровыми носителями высокой четкости означает обработку HDCP (защита широкополосного цифрового контента), схемы шифрования, которую поставщики контента используют для защиты своих DVD-дисков, дисков Blu-ray ™ и широковещательных сигналов от несанкционированного копирования. Для просмотра зашифрованного контента HDCP необходимо, чтобы исходное устройство «аутентифицировало» каждый дисплей в системе и выдавало ему «ключ» перед просмотром контента. Обычно это вызывает полную потерю сигнала на срок до 15 секунд каждый раз, когда в любом месте системы выбирается новый источник или дисплей. Что еще хуже, каждое исходное устройство имеет ограниченное количество доступных клавиш, поэтому подключите слишком много дисплеев, и источник просто перестанет выводить сигнал без предупреждения. Не беспокойтесь - Crestron QuickSwitch HD управляет клавишами для каждого HDCP-совместимого устройства в система,Технология Auto-Locking ™ Технология
Crestron Auto-Locking обеспечивает сверхбыстрое переключение сигналов за счет мгновенной настройки каждого устройства на пути прохождения сигнала, как только сигнал достигает первого устройства. Независимо от того, происходит ли переключение между источниками или телевизионными каналами, автоблокировка значительно сокращает время, необходимое каждому устройству для распознавания нового сигнала и настройки себя для обработки изменений, практически устраняя любые заметные промежутки при переключении. Управление форматом EDID
Со всеми сегодняшними разнообразными источниками AV приходит множество запутанных видео и аудио форматов, которые нужно отслеживать, и есть вероятность, что не все устройства в вашей системе поддерживают все те же форматы. Такие конфликты могут нанести серьезный ущерб в любое время, когда вы направляете один источник на несколько дисплеев или аудиокомпонентов. Плеер Blu-ray, который питает ваш проектор 1080p в кинотеатре, может ограничиться более низким разрешением или даже полностью отключиться, если кто-то решит просмотреть тот же сигнал на меньшем телевизоре в другой комнате. И вместо того, чтобы наслаждаться невероятным объемным звуком 7.1 вашего кинотеатра, вы можете оказаться ограниченными 5.1 или даже старой простой стереосистемой. DM-MD6X6 устраняет такие конфликты, управляя EDID (расширенными данными идентификации дисплея), которые современные цифровые устройства используют для передачи своих данных. возможности. Через DM-MD6X6,
Масштабирующее устройство для каждого дисплея Высокопроизводительное масштабирование может быть добавлено к DM-MD6X6 с использованием избранных приемников DM 8G + со встроенными масштабаторами HD и 4K. [2] Размещая независимое устройство масштабирования на каждом устройстве отображения, DigitalMedia действительно предоставляет наиболее гибкое и удобное решение для маршрутизации нескольких разрозненных источников на множество различных устройств отображения. Этот «подход распределенного масштабирования» обеспечивает оптимальное изображение на каждом экране независимо от того, какие источники выбраны. Распределенное масштабирование позволяет просматривать компьютерный источник с высоким разрешением на любом дисплее в здании. Он также позволяет просматривать 3D-источник высокой четкости на 2D-дисплеях с более низким разрешением без ущерба для исходного сигнала, позволяя вам делиться 3D-изображением Full HD 1080p вашего кинотеатра с меньшими дисплеями в других комнатах.Многоканальная маршрутизация HD-аудио
DM-MD6X6 позволяет маршрутизировать сигналы, содержащие многоканальный объемный звук, поддерживая форматы 7.1 с высокой скоростью передачи данных, такие как Dolby® TrueHD и DTS-HD Master Audio ™, а также несжатый линейный PCM. Встроенный коммутатор Ethernet
Помимо передачи цифрового видео и звука DigitalMedia может также расширить высокоскоростной Ethernet для устройств отображения, которым требуется подключение к локальной сети. Ethernet также используется внутри шины управления Crestron для управления всеми устройствами DM в системе и обеспечения управления дисплеем в каждой комнате. Через порт 10/100 Ethernet DM-MD6X6 обеспечивает одноточечное соединение с домашней сетью или корпоративной LAN, требуя только один IP-адрес для всей системы DM, включая все подключенные приемники DM.Маршрутизация сигналов через USB
Благодаря встроенной системе маршрутизации сигналов USB HID (USB Human Interface Device), DM-MD6X6 позволяет вам управлять централизованным компьютером или медиа-сервером с помощью мыши или клавиатуры в другой комнате. Мышь / клавиатуру можно подключить к любому приемнику DM 8G +, который включает хост-порт USB HID, в то время как главный компьютер подключен к порту устройства USB HID на задней панели DM-MD6X6. Crestron также предлагает удлинители USB через Ethernet ( USB-EXT-DM ), которые можно использовать для обеспечения маршрутизации нескольких USB-устройств практически любого типа, и все они легко управляются через систему DigitalMedia. [3] CEC Embedded Device Control.
Основная цель каждой системы Crestron - обеспечить точный контроль, необходимый для беспрепятственного взаимодействия с пользователем. DigitalMedia предоставляет альтернативу традиционному управлению устройствами через ИК-порт и RS-232, используя сигнал CEC (Consumer Electronics Control), встроенный в HDMI. Благодаря подключению к системе управления DM-MD6X6 представляет собой шлюз для управления многими устройствами прямо через их соединения HDMI, что потенциально устраняет необходимость в каких-либо выделенных проводах управления или ИК-излучателях. Простая настройка
Каждый шаг настройки DM-MD6X6 разработан так, чтобы быть быстрым и легким с использованием передней панели или Crestron Toolbox ™.программное обеспечение, автоматически конфигурирующее входы и выходы, позволяя установщику принимать разумные проектные решения. По умолчанию передняя панель DM-MD6X6 поддерживает базовую маршрутизацию сигналов для тестирования и поиска неисправностей во время установки. Полосы с этикетками на передней панели можно настроить с помощью программного обеспечения Crestron Engraver или стандартных этикеток с лентой 3/8 дюйма, что позволяет четко обозначать каждый вход и выход. Входы и выходы также могут быть обозначены по имени с помощью программного обеспечения для отображения на ЖК-дисплее . Пожалуйста , обратитесь к DigitalMedia ресурсов веб - страницы на http://www.crestron.com/dmresources/ дополнительных средств проектирования и справочных документов.

Ключевая особенность

• Обеспечивает недорогое и высокопроизводительное решение для маршрутизации AV-сигналов высокой четкости в нескольких помещениях.
• Распространяет несжатое цифровое видео и аудио по витой паре CAT5e
• Предоставляет настоящее однопроводное решение с использованием технологии DigitalMedia 8G + ®
• Сертификация HDBaseT® - обеспечивает прямое подключение к другому оборудованию, сертифицированному HDBaseT
• Имеет независимо переключаемые выходы DM 8G + ™ или HDBaseT для 5 удаленных дисплеев
• Обеспечивает длину провода до 100 м (330 футов) до каждого дисплея
• Включает один выход HDMI® для локального дисплея или аудиопроцессора
• Обеспечивает входы для 6 многомодовых источников HDMI, DVI или DisplayPort
• Поддерживает разрешение видео до Full HD 1080p
• Поддерживает разрешение компьютера до WUXGA
• Обрабатывает 3D-видео и Deep Color
• Поддерживает Dolby® TrueHD, DTS-HD® и несжатый 7.1-канальный линейный звук PCM
• Совместимость с HDCP
• Технология QuickSwitch HD® управляет ключами HDCP для быстрого и надежного переключения
• Технология Auto-Locking ™ обеспечивает быстрое переключение между разрозненными источниками.
• Выполняет автоматическое управление форматом AV-сигнала через EDID
• Обеспечивает независимое масштабирование для каждого дисплея с помощью выбранных приемников DM® [2]
• Обеспечивает удлинение сигнала USB HID мыши и клавиатуры
• Расширенные возможности USB-маршрутизации доступны с использованием USB-EXT-DM удлинителей USB через Ethernet [3]
• Включает встроенный коммутатор Ethernet
• Режим частной сети - требуется только один IP-адрес для полной системы DM
• Обеспечивает Power over DM для PoDM-совместимых приемников
• Предоставляет простые инструменты настройки и диагностики с помощью передней панели или программного обеспечения
• Включает встроенный универсальный блок питания
• Обеспечивает интеграцию встроенной системы Crestron® через Ethernet
• Компоненты стандартной ширины или возможность установки в стойку на 2 места
