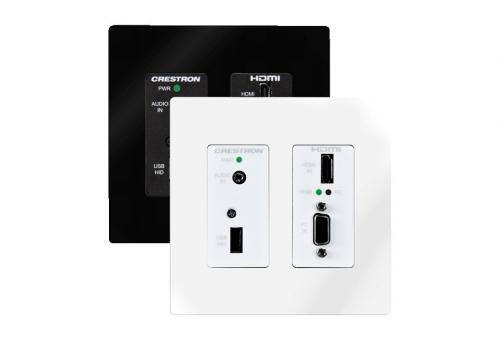

Crestron DM-TX-200-C-2G-B-T Настенная пластина DigitalMedia 8G + ® Transmitter 200, черная текстурированная

DM-TX-200-C-2G обеспечивает интерфейс для компьютеров и аудио-видео источников высокой четкости как часть полной системы Crestron® DigitalMedia ™ . Он идеально подходит для установки в стенах, кафедрах и напольных коробках в зале заседаний, классе, аудитории или жилом помещении. Он функционирует как передатчик и коммутатор DM 8G + ®, обеспечивая HDMI®, VGA и аналоговые аудиовходы вместе с хост-портом USB HID. Помимо DM 8G +, он также совместим с HDBaseT®, что позволяет подключать его непосредственно ко входу сертифицированного устройства отображения HDBaseT. Он подключается к головной части или дисплею с помощью одного кабеля витой пары типа CAT. Стандартный монтаж на монтажной коробке (глубина 2-3 / 4 дюйма ) позволяет устанавливать его рядом с разъемом Ethernet (Crestron MP-WP183или эквивалент) для полного решения связи.

DigitalMedia 8G + ®
Являясь лидером в области технологий HDMI и систем управления, Crestron разработала DigitalMedia (DM®), чтобы предоставить первую полную систему распределения HD AV, которая выводит HDMI на более высокий уровень. DigitalMedia позволяет распространять практически любое сочетание HDMI и других аудио-видео источников по дому, офису, школе или практически любому другому объекту. DM последнего поколения называется DigitalMedia 8G ™ (DM 8G®). DM 8G, разработанный для сверхвысокой пропускной способности и максимальной масштабируемости, обеспечивает истинную однопроводную передачу без потерь для передачи видео, аудио, Ethernet и сигналов управления высокой четкости по витой паре или оптоволоконному кабелю.

DM 8G по медной витой паре называется DigitalMedia 8G + (DM 8G +). DM 8G + обрабатывает несжатые видеосигналы Full HD 1080p с поддержкой HDCP, а также компьютерные сигналы до WUXGA. Все сигналы передаются по одному кабелю типа CAT, поддерживающему расстояние до 330 футов (100 м) с использованием кабеля Crestron DM 8G или CAT5e.


Сертифицированная HDBaseT® Технология
Crestron DigitalMedia 8G + разработана с использованием спецификаций HDBaseT Alliance, обеспечивая совместимость с другими сертифицированными HDBaseT продуктами. Через выход DM 8G + DM-TX-200-C-2G можно напрямую подключить к устройству, совместимому с HDBaseT, без необходимости использования приемника DM.

Мультимедийный компьютер / AV-интерфейс
DM-TX-200-C-2G обеспечивает простое переключение между двумя входами. Входы можно настроить на автоматическое переключение или выбрать их через систему управления Crestron. Входные данные включают:

• HDMI - обеспечивает цифровой мультимедийный вход для мобильных устройств, компьютеров и аудио-видео источников с разрешением до HD 1080p60 и WUXGA. Также обрабатывает сигналы DVI и Dual-Mode DisplayPort ™ с помощью соответствующего адаптера или интерфейсного кабеля.
• ПК - этот вход типа VGA обрабатывает аналоговые сигналы RGB до WUXGA 1920x1200 пикселей, а также аналоговое видео до 1080p60. Имеется стереофонический аудиовход 1/8 дюйма (3,5 мм) для приема аналогового аудиосигнала от несимметричного источника линейного уровня или выхода для наушников.

Примечание. Возможность отключения аналогового звука позволяет использовать аналоговый аудиовход с любым видеовходом.

Один кабель типа CAT соединяет DM-TX-200-C-2G с коммутатором или приемником DM или с устройством HDBaseT, передавая видео, аудио, сигналы управления, сети и питания через одно простое соединение RJ45. Используемый с одним приемником / комнатным контроллером DM 8G + и дополнительной системой управления Crestron, DM-TX-200-C-2G представляет собой простое решение для расширения компьютерного или AV-сигнала на один дисплей. Как часть более крупной системы, использующей коммутатор серии DM-MD, можно установить несколько DM-TX-200-C-2G, чтобы обеспечить распределение нескольких источников в разных местах для подачи питания на несколько дисплеев в любой комнате или на большом объекте.

Удлинитель сигнала USB HID
DM-TX-200-C-2G функционирует как удлинитель клавиатуры / мыши, позволяя подключать USB-HID-совместимую клавиатуру и / или мышь к настенной панели и использовать ее для управления компьютером или другим расположенным компонентом. на центральной стойке оборудования или в другом месте.

Управление встроенными устройствами CEC
DigitalMedia обеспечивает альтернативу традиционному управлению устройствами через ИК-порт и RS-232, используя сигнал CEC (Consumer Electronics Control), встроенный в HDMI. Благодаря подключению к системе управления DM-TX-200-C-2G обеспечивает шлюз для управления подключенным исходным устройством прямо через соединение HDMI, потенциально устраняя необходимость в каких-либо выделенных проводах управления или ИК-излучателях.

Простой монтаж в настенной коробке
DM-TX-200-C-2G разработан для установки с использованием двухклавишной электрической коробки глубиной 2-3 / 4 дюйма или гипсового кольца (не входит в комплект). Он также подходит для 2-х секционного проема в типовой коробке глубиной 6 дюймов в полу. Кабель DM подключается к задней части передатчика через экранированный порт DM RJ45. Устройство может получать питание от блока питания PW-2407WUL (продается отдельно) или PoDM (Power over DigitalMedia) для истинно однопроводного решения. [5,6] Для упрощения настройки и устранения неполадок предоставляется набор индикаторов.

Дополнительные средства проектирования и справочные документы можно найти на веб- странице ресурсов DigitalMedia по адресу http://www.crestron.com/dmresources/ .

Ключевая особенность

• Передатчик DigitalMedia 8G + ® и мультимедийный интерфейс
• Встроенный AV-переключатель 2x1 с автоматическим переключением и отключением аналогового звука
• Технология QuickSwitch HD ™ обеспечивает быстрое и надежное переключение
• Подключается к коммутатору или приемнику DM® с помощью одного кабеля витой пары типа CAT
• Поддерживает длину кабеля до 330 футов (100 м) с использованием кабеля DM 8G® или CAT5e
• Сертификация HDBaseT® - обеспечивает прямое подключение к другому оборудованию, сертифицированному HDBaseT
• Имеет входы HDMI® и RGB / компонентного видео
• Также поддерживает источники DVI и Dual-Mode DisplayPort ™
• Поддерживает разрешение видео до Full HD 1080p
• Поддерживает разрешение компьютера до WUXGA
• Поддерживает форматы Dolby Digital®, DTS® и несжатый звук 7.1 linear PCM
• Совместимость с HDCP
• Включает стерео аналоговый аудиовход mini-TRS
• Обнаруживает и сообщает подробную информацию о видео и аудио входах
• Выполняет автоматическое управление форматом AV-сигнала через EDID
• Включает управление устройством через CEC
• Включает расширение сигнала USB HID для локальной клавиатуры / мыши
• Обеспечивает быструю и простую настройку и диагностику
• 2-местный настенный монтаж в коробку (глубина 2-3 / 4 дюйма)
• Также подходит для типичного ящика с полом глубиной 6 дюймов.
• Доступен в черном или белом цвете
• Питание через соединение DM или блок питания PW-2407WUL (продается отдельно)
