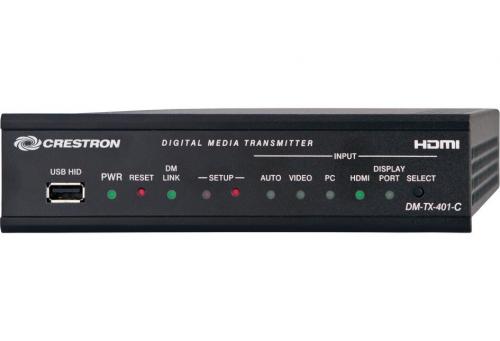

Crestron DM-TX-401-C Передатчик DigitalMedia 8G + ® 401

DM-TX-401-C обеспечивает универсальный интерфейс для компьютеров и аудио-видео источников высокой четкости как часть полной системы Crestron® DigitalMedia ™ . Он функционирует как передатчик и коммутатор DM 8G + ®, обеспечивая входы DisplayPort ™, HDMI®, VGA, композитное видео и аналоговое аудио. Он также функционирует как модуль управления, предоставляя порты управления RS-232 и ИК, а также порты Ethernet и USB HID для комплексного решения для подключения. Помимо DM 8G +, он также совместим с HDBaseT®, что позволяет подключать его напрямую ко входу сертифицированного HDBaseT устройства отображения. Его можно установить в стойку, разместить на полке или прикрепить под столом, и он подключается к головной части или дисплею с помощью одного кабеля витой пары типа CAT.

DM-TX-401-C, установленный на стационарной подиуме или в стойке для оборудования, представляет собой идеальное решение для интеграции установленных в стойку источников, коммутаторов и AV-ресиверов в систему DigitalMedia. Устанавливаемый под столом, на передвижной кафедре или тележке AV, он обеспечивает простое средство для подключения мобильных устройств, компьютеров, камер и других источников BYOD. В конференц-центре или аудитории портативный DM-TX-401-C может быть подключен к системе через настенные панели и напольные коробки по мере необходимости, для чего требуется только одно гнездо DM 8G + ( MP-WP181-C или MPI-WP181-C ) в каждом месте.

DigitalMedia 8G + ®
Являясь лидером в области технологий HDMI и систем управления, Crestron разработала DigitalMedia (DM®), чтобы предоставить первую полную систему распределения HD AV, которая выводит HDMI на более высокий уровень. DigitalMedia позволяет распространять практически любое сочетание HDMI и других аудио-видео источников по дому, офису, школе или практически любому другому объекту. DM последнего поколения называется DigitalMedia 8G ™ (DM 8G®). DM 8G, разработанный для сверхвысокой пропускной способности и максимальной масштабируемости, обеспечивает истинную однопроводную передачу без потерь для передачи видео, аудио, Ethernet и сигналов управления высокой четкости по витой паре или оптоволоконному кабелю.

DM 8G по медной витой паре называется DigitalMedia 8G + (DM 8G +). DM 8G + обрабатывает несжатые видеосигналы Full HD 1080p с поддержкой 3D, Deep Color и HDCP, а также компьютерные сигналы до WUXGA. Возможности аудио включают поддержку аудиоформатов 7.1 с высоким битрейтом, таких как Dolby® TrueHD, Dolby Atmos® и DTS-HD®, а также несжатый линейный PCM. Все сигналы передаются по одному кабелю типа CAT, поддерживающему расстояние до 330 футов (100 м) с использованием кабеля Crestron DM 8G или CAT5e.

Сертифицированная HDBaseT® Технология
Crestron DigitalMedia 8G + разработана с использованием спецификаций HDBaseT Alliance, обеспечивая совместимость с другими сертифицированными HDBaseT продуктами. Через выход DM 8G + DM-TX-401-C можно напрямую подключить к устройству, совместимому с HDBaseT, без необходимости использования приемника DM.

Мультимедийный компьютер / AV-интерфейс
DM-TX-401-C обеспечивает простое переключение между четырьмя входами. Входы можно выбирать вручную с передней панели, программно через систему управления Crestron или автоматически, просто подключив источник к одному из входов. Входные данные включают:

• DisplayPort - подходит для ноутбуков Apple® и других компьютеров с этим типом интерфейса. [3]
• HDMI - обеспечивает цифровой мультимедийный вход для мобильных устройств, компьютеров и аудио-видео источников с разрешением до HD 1080p60 и WUXGA. Также обрабатывает сигналы DVI с помощью соответствующего адаптера или интерфейсного кабеля. [4]
• ПК - этот вход типа VGA обрабатывает аналоговые сигналы RGB до WUXGA 1920x1200 пикселей, а также компонентное видео до 1080p60. [5] Имеется стереофонический аудиовход 1/8 дюйма (3,5 мм) для приема аналогового аудиосигнала от несимметричного источника линейного уровня или выхода для наушников.
• Видео - Допускается подключение источника композитного видео NTSC или PAL с несимметричным стереозвуком линейного уровня.

Примечание. Возможность отключения аналогового звука позволяет использовать любой из двух аналоговых аудиовходов с любым видеовходом.

Один кабель типа CAT соединяет DM-TX-401-C с коммутатором или приемником DM или с устройством HDBaseT, передавая видео, аудио, сигналы управления, сети и питания через одно простое соединение RJ45. [2,6,7] DM-TX-401-C, используемый с одним приемником / комнатным контроллером DM 8G + и дополнительной системой управления Crestron, представляет собой простое решение для расширения компьютерного или AV-сигнала на один дисплей. Как часть более крупной системы, использующей коммутатор серии DM-MD, можно развернуть несколько DM-TX-401-C, чтобы обеспечить распределение нескольких источников в разных местах для подачи питания на несколько дисплеев в любой комнате или на большом объекте.

Расширенная обработка аналогового видео
Через входы ПК и видео DM-TX-401-C использует расширенную аналоговую обработку видео со сглаживанием и гребенчатой ​​фильтрацией 3D для обеспечения надежного распределения аналоговых VGA и видео источников. Встроенная коррекция временной развертки также включена для обеспечения оптимальных результатов при использовании с видеоплеерами.

Возможность подключения к локальной сети
Наряду с аудио-видео высокой четкости и управлением DigitalMedia также объединяет высокоскоростную сеть Ethernet для полного решения по распределению сигналов. DM-TX-401-C включает порт Ethernet 10/100, который можно использовать для обеспечения удобного подключения к локальной сети для локального сетевого устройства.

Встроенное управление устройством
DM-TX-401-C включает в себя встроенные порты управления ИК, RS-232 и Ethernet, позволяющие программировать управление подключенными к нему устройствами (через систему управления). Но он также может предоставить альтернативу таким традиционным методам управления, используя сигнал CEC (Consumer Electronics Control), встроенный в HDMI. Благодаря подключению к системе управления DM-TX-401-C обеспечивает шлюз для управления подключенным исходным устройством прямо через соединение HDMI, что потенциально устраняет необходимость в каких-либо выделенных проводах управления или ИК-излучателях.

Расширение сигнала USB
DM-TX-401-C функционирует как удлинитель клавиатуры / мыши, позволяя подключать USB HID-совместимую клавиатуру и / или мышь к передней панели и использовать их для управления компьютером или другим компонентом, расположенным на центральной панели. стойка для оборудования или другое место. Дополнительные USB-устройства практически любого типа могут поддерживаться с помощью Crestron USB over Ethernet Extenders ( USB-EXT-DM ).

Crestron Connect It ™
Crestron Connect It Cable Caddy ( серия TT-100 ) предлагает удобное настольное решение для подключения, которое без проблем работает с DM-TX-401-C. Кабельная тележка получает питание и управление от DM-TX-401-C через простое соединение USB.

Под столом или в стойку
DM-TX-401-C размещен в компактном металлическом корпусе, который можно разместить на полке, прикрепить под столом или установить в 19-дюймовую стойку для оборудования. Его форм-фактор половинной ширины 1 RU позволяет помещать его в единую стойку рядом со вторым передатчиком или другим устройством Crestron половинной ширины 1 RU. Устройство может получать питание от блока питания PW-2407WU (продается отдельно) или PoDM (Power over DigitalMedia) для истинно однопроводного решения. Для упрощения настройки и устранения неполадок предоставляется набор элементов управления и индикаторов.

Дополнительные средства проектирования и справочные документы можно найти на веб- странице ресурсов DigitalMedia по адресу http://www.crestron.com/dmresources/ .

Ключевая особенность

• Передатчик DigitalMedia 8G + ® и мультимедийный интерфейс
• Встроенный AV-коммутатор 4x1 с выбором входа на передней панели, автоматическим переключением и отключением аналогового звука
• Технология QuickSwitch HD ™ обеспечивает быстрое и надежное переключение
• Подключается к коммутатору или приемнику DM® по одному кабелю витой пары типа CAT
• Поддерживает длину кабеля до 330 футов (100 м) с использованием кабеля DM 8G® или CAT5e
• Сертификация HDBaseT® - обеспечивает прямое подключение к другому оборудованию, сертифицированному HDBaseT
• Имеет видеовходы DisplayPort ™, HDMI®, RGB / компонентный и композитный
• Также поддерживает источники DVI
• Поддерживает разрешение видео до Full HD 1080p
• Поддерживает разрешение компьютера до WUXGA
• Обрабатывает 3D-видео и Deep Color
• Поддерживает форматы Dolby® TrueHD, Dolby Atmos®, DTS-HD® и несжатый звук 7.1 linear PCM
• Включает стерео аналоговые линейные аудиовходы RCA и mini-TRS
• Позволяет встраивать стерео 2-канальные аналоговые аудиосигналы
• Совместимость с HDCP
• Обнаруживает и сообщает подробную информацию о видео и аудио входах
• Выполняет автоматическое управление форматом AV-сигнала через EDID
• Включает расширенную обработку аналогового видео и коррекцию временной развертки
• Обеспечивает подключение к локальной сети 10/100 Ethernet
• Позволяет управлять устройством через CEC, ИК, RS-232 и Ethernet.
• Включает расширение сигнала USB HID для локальной клавиатуры / мыши
• Совместимость с удлинителями Crestron® USB через Ethernet
• Совместимость с кабелями Crestron Connect It ™
• Обеспечивает быструю и простую настройку и диагностику
• Одно пространство половинной ширины для установки в 19-дюймовую стойку
• Возможность установки под стол
• Питание через соединение DM или блок питания PW-2407WU (продается отдельно)
