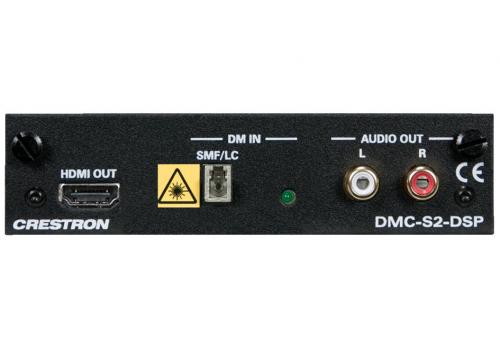

Crestron DMC-S2-DSP Плата одномодового оптоволоконного входа DigitalMedia 8G ™ с понижающим микшированием для коммутаторов DM®

DMC-S2 - это плата ввода, предназначенная для использования с любым коммутатором Crestron® DigitalMedia ™ на базе платы . Он имеет один волоконно-оптический вход DM 8G® SM с дополнительными сквозными выходами HDMI® и аналоговыми аудиовыходами. Оптоволоконный вход DM 8G SM позволяет подключать оптоволоконный передатчик DM 8G SM или выход другого коммутатора DM® с помощью одной жилы одномодового волокна.

DMC-S2-DSP обеспечивает все функции DMC-S2 с добавлением понижающего микширования для одновременного распределения многоканального объемного звука 7.1 и 2-канальных стереосигналов. Его рекомендуется использовать с источниками объемного звука, чтобы позволить распространять исходный многоканальный сигнал в комнаты с системами объемного звучания, одновременно распределяя 2-канальный сигнал понижающего микширования в комнаты и устройства только со стерео.

Одномодовое оптоволокно DigitalMedia 8G ™

Одномодовое волокно DigitalMedia 8G (DM 8G SM Fiber), разработанное для сверхвысокой пропускной способности и максимальной масштабируемости, обеспечивает действительно однопроводную передачу без потерь для передачи видео высокой четкости, аудио, Ethernet и сигналов управления по одномодовому волокну. DM 8G SM Fiber обрабатывает несжатые видеосигналы Full HD 1080p с поддержкой HDCP, Deep Color, 3D и аудио 7.1 с высоким битрейтом, а также компьютерные сигналы до WUXGA. Все сигналы передаются по одной нити одномодового волокна, поддерживая расстояния до 7,5 миль (12 км) с использованием одномодового оптоволоконного кабеля CresFiber® 8G SM или G.652.D.

HDMI® сквозной

Каждая входная карта коммутатора DM включает в себя выходной порт HDMI, который можно использовать для передачи входного сигнала на локальный аудиопроцессор или видеомонитор или для подачи на второй коммутатор DM для целей расширения вывода.

Извлечение аудио и понижающее микширование

DMC-S2-DSP также включает в себя несимметричный аналоговый аудиовыход, позволяющий извлекать стереофонические аудиосигналы из цифрового входа и передавать их в мультирумную систему распределения звука. Встроенный DSP позволяет декодировать многоканальные сигналы объемного звука и преобразовывать их в стерео. Стереосигнал понижающего микширования автоматически направляется на аналоговый выход, а также может быть направлен через любой выход коммутатора для распределения на стерео дисплеи и другое оборудование. Аналоговый выход включает регулятор громкости, который регулируется с помощью системы управления с помощью клавиатуры, сенсорного экрана, портативного пульта дистанционного управления или мобильного устройства.

Автономный оптоволоконный приемник DM 8G SM

Помимо использования в качестве входной платы для коммутаторов DM, DMC-S2-DSP также можно использовать с интерфейсом карты DMCI DigitalMedia  для создания решения для волоконно-оптического приемника DM 8G SM, которое идеально подходит для установки в стойку для оборудования или AV-тележка или переносной дисплей.

Чтобы настроить коммутатор DM в комплекте с платами ввода и вывода, кабелями и другими периферийными устройствами, используйте онлайн- инструмент настройки DigitalMedia Switcher Configuration Tool .

Дополнительные средства проектирования и справочные документы можно найти на веб- странице ресурсов DigitalMedia по адресу http://www.crestron.com/dmresources/ .

Ключевая особенность

• Модульная входная плата для коммутатора DM-MD8X8, DM-MD16X16 или DM-MD32X32
• Обеспечивает один вход DM 8G® SM Fiber
• Поддерживает длину кабеля до 12 км с использованием одномодового волокна CresFiber® 8G SM или G.652.D
• Поддерживает разрешение видео до Full HD 1080p
• Поддерживает разрешение компьютера до WUXGA
• Обрабатывает 3D-видео и Deep Color
• Поддерживает Dolby® TrueHD, DTS-HD® и несжатый 7.1-канальный линейный звук PCM
• Совместимость с HDCP
• Включает выход HDMI® для прохода входного сигнала
• Включает стерео аналоговый линейный аудиовыход с регулятором громкости
• Позволяет извлекать стерео 2-канальные аудиосигналы
• Встроенное понижающее микширование позволяет одновременно распределять многоканальный объемный звук и 2-канальные стереофонические аудиосигналы.
• Обеспечивает регулировку задержки сигнала понижающего микширования до 100 мс
• Занимает единственный входной слот для карты DM® Switcher
• Обеспечивает возможность монтажа в стойку оптоволоконного приемника DM 8G с использованием дополнительного интерфейса карты DMCI
