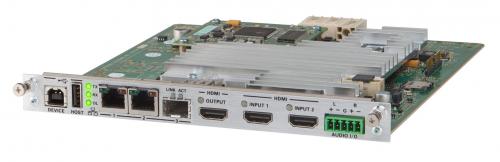

Crestron DM-NVX-351C DM NVX® 4K60 4: 4: 4 HDR сетевой AV-кодер / декодер карта с понижающим микшированием

Технология Crestron® DM NVX® передает видео сверхвысокой четкости 4K60 4: 4: 4 по стандартному Gigabit Ethernet без заметной задержки или потери качества. Используя стандартные сетевые коммутаторы и кабельную разводку CAT5e UTP, система DM NVX предоставляет высокопроизводительное решение виртуальной матричной маршрутизации, которое является экономически выгодным и бесконечно масштабируемым для любого приложения распределения контента 4K на предприятии или в масштабах всего кампуса. Профессиональное встроенное масштабирование, поддержка расширенного динамического диапазона (HDR10) и совместимость с HDCP 2.2 обеспечивают высочайшее качество изображения и совместимость со всеми современными разнообразными медиаисточниками. 1, 2

DM ‑ NVX ‑ 351C - это плата кодировщика / декодера AV over IP, которая занимает один слот шасси платы DMF ‑ CI ‑ 8. Плата предназначена для работы в качестве передатчика или приемника при установке в стойку высокой плотности. DM ‑ NVX ‑ 351C, способный управлять сетевой AV-установкой любого размера, включает такие функции, как безопасное веб-управление и управление, автоматическое переключение входов HDMI®, масштабируемый выход HDMI, обработка видеостены, аналоговый аудиовход или выход, объемное звучание в стереофоническом понижающем микшировании, встроенная возможность передачи и приема AES67, интеграция USB 2.0 и KVM, а также поддержка медных и оптоволоконных соединений Ethernet. 2,3

Распределение видео в формате 4K60 в реальном времени
Технология DM NVX, разработанная для требовательных приложений конференц-залов и учебных классов, обеспечивает полноэкранное видео 4K60 в реальном времени для презентации мультимедиа, видеоконференцсвязи и изображений с камер в реальном времени. Интерактивные функции, такие как игровой процесс и использование мыши, плавны и естественны.

Система DM NVX разработана для обеспечения стабильности и надежности. Линейно-синхронизированные выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески и видеостены. Переменная многоадресная передача TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.

Технология обработки Pixel Perfect
Система DM NVX включает технологию Pixel Perfect Processing, которая обеспечивает безупречную передачу видео во всех приложениях. В зависимости от режима работы DM ‑ NVX ‑ 351C может кодировать или декодировать видеосигнал для достижения незаметной сквозной задержки менее 1 кадра. Качество изображения источника поддерживается в 1-гигабитной сети при любом разрешении до 4K60 4: 4: 4.

Безопасность корпоративного уровня
Используя расширенные функции и протоколы безопасности, такие как проверка подлинности 802.1X, управление учетными данными Active Directory®, шифрование содержимого AES-128, проверка подлинности PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящую сеть AV корпоративного уровня. решение, разработанное с учетом требований ИТ-политик.

Функции кодировщика или декодера
DM ‑ NVX ‑ 351C можно настроить для работы в качестве сетевого AV-кодера или декодера:

• В качестве кодировщика DM ‑ NVX ‑ 351C позволяет передавать сигнал HDMI с выхода коммутатора, компьютера, шлюза AirMedia® или другого источника мультимедиа по сети на один или несколько декодеров. 1
• В качестве декодера DM ‑ NVX ‑ 351C принимает сигнал от кодировщика DM NVX и подает его на вход коммутатора или устройства отображения через выход HDMI. Декодер может быстро и легко переключаться между несколькими кодировщиками в сети вместе с локально подключенными источниками HDMI. 1

DM ‑ NVX ‑ 351C представляет собой универсальное и экономичное решение для приложений, которым требуются режимы работы кодера и декодера на одной карте. Рабочий режим можно динамически перенастроить менее чем за 1 минуту через систему управления, веб-браузер или переднюю панель DMF ‑ CI ‑ 8 .

Автоматическое переключение входов HDMI®
DM ‑ NVX ‑ 351C имеет два входа HDMI. Переключение между двумя входами может выполняться автоматически в режиме автоматического переключения, программно через систему управления, вручную через переднюю панель DMF ‑ CI ‑ 8 или через компьютер с помощью веб-браузера. 1

выход HDMI со скалером 4K60 4: 4: 4
Когда DM ‑ NVX ‑ 351C настроен как декодер, выход HDMI подает декодированный сигнал на вход HDMI локального устройства отображения, коммутатора или другого оборудования. Встроенный масштабатор обеспечивает оптимальное изображение, увеличивая или уменьшая разрешение закодированного источника для соответствия собственному разрешению устройства отображения. Когда DM ‑ NVX ‑ 351C настроен как кодировщик, выход HDMI можно использовать для питания местного дисплея, монитора достоверности или аудиосистемы. 1, 4

Обработка видеостены
Видеостена, состоящая из 64 отдельных дисплеев, может быть настроена с использованием нескольких оконечных устройств DM NVX. Каждая конечная точка обеспечивает полностью регулируемые возможности масштабирования и компенсацию лицевых панелей для соответствия ряду конфигураций видеостен и типов дисплеев. Для каждого дисплея требуется одна оконечная точка DM NVX, поддерживающая конфигурации до восьми в ширину и восемь в высоту.

Наложение текста
Возможность отображать динамический или фиксированный текст на экране предоставляет средства для обозначения источника видео или для отображения специальных инструкций, расписаний, объявлений, предупреждений и других сообщений.

Адаптивная скорость передачи данных
В режиме кодировщика DM NVX адаптивная скорость передачи данных может быть включена или отключена с помощью веб-интерфейса или системы управления. Адаптивный битрейт позволяет кодировщику автоматически устанавливать битрейт, необходимый для входного разрешения потока; например, адаптивная скорость передачи данных для обычного разрешения, такого как 1920x1080p при 60 Гц (1080p60), автоматически устанавливается на 400 Мбит / с. Адаптивная скорость передачи данных позволяет лучше использовать доступную полосу пропускания.

Эмбедирование или деэмбедирование аналогового аудио
Включен сбалансированный стерео аналоговый аудиопорт, который можно настроить как вход или выход. В качестве входа порт позволяет подключать источник стереозвука и комбинировать его с видеосигналом либо с входа HDMI, либо с входящим сетевым видеопотоком. В качестве выхода порт может выдавать стереосигнал линейного уровня для подачи на локальную звуковую систему или аналоговый аудиомикшер. Громкость вывода регулируется через систему управления или веб-браузер. 5

Объемный звук 7.1 с понижающим микшированием Технология
DM NVX поддерживает передачу без потерь аудиосигналов объемного звука 7.1, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS: X® и несжатый линейный PCM.

DM ‑ NVX ‑ 351C может декодировать входящий сигнал многоканального объемного звука, будь то из сети или входа HDMI, и микшировать этот сигнал в стерео. Стереофонический сигнал понижающего микширования автоматически направляется на встроенный аналоговый выход 5 , в то время как выход HDMI может быть настроен для вывода стереофонических или многоканальных сигналов. В качестве кодировщика DM ‑ NVX ‑ 351C одновременно распределяет по сети как стереофонические, так и многоканальные сигналы, что позволяет выбрать любой сигнал на любом декодере в сети.

Эмбедирование или деэмбедирование аудио
AES67 Поддержка AES67 позволяет передавать выбранный аудиоисточник как 2-канальный источник AES67, в то время как другой 2-канальный аудиопоток AES67 принимается от Crestron DSP или другого стороннего устройства и объединяется с видеосигналом .

В режиме кодера DM NVX полученный аудиопоток AES67 может выводиться через локальный выход HDMI, первичный AV-поток, вторичный аудиопоток и аналоговый аудиовыход. В режиме декодера DM NVX полученный аудиопоток AES67 можно объединить с видео, а затем вывести через выход HDMI и аналоговый аудиовыход.

ПРИМЕЧАНИЕ. Поток AES67, полученный конечной точкой DM NVX, не может быть передан с этой конечной точки.

Breakaway Audio
Декодер DM NVX может выбирать и комбинировать отдельные видео- и аудиосигналы с двух разных входов - даже с двух разных кодеров. 6

Медное и оптоволоконное соединение Ethernet
DM ‑ NVX ‑ 351C включает два порта RJ-45 1000BASE-T LAN (порты Ethernet 1 и 2) и один порт SFP (порт Ethernet 3). Порт SFP позволяет подключаться к оптоволоконной сети с использованием соответствующего модуля приемопередатчика Crestron серии SFP ‑ 1G (продается отдельно). Предлагается набор модулей для подключения различных типов многомодового и одномодового волокна. 3

Порт Ethernet 1, 2 или 3 можно использовать для передачи видео по сети Gigabit Ethernet. Порты 1 и 2 также могут использоваться для обеспечения сетевых подключений для шлюза AirMedia , устройства отображения или другого локального устройства. Кроме того, порты можно использовать для последовательного подключения нескольких конечных точек, питающих видеостену с одним источником или отдельные дисплеи, которые показывают одно и то же видеоизображение. 2

Система DM NVX может быть развернута в существующей корпоративной сети или сети университетского городка или в выделенной сети. Для получения информации о сетевых требованиях и рекомендациях см. Руководство по проектированию системы DM NVX AV-over-IP , Док. 7977.

USB 2.0 и интеграция KVM
Технология DM NVX поддерживает расширение сигналов USB, которые можно переключать и маршрутизировать вместе с AV-сигналом или отдельно через систему управления. На DM ‑ NVX ‑ 351C имеются порты USB 2.0 HOST и DEVICE, позволяющие подключить USB-мышь, клавиатуру или другое периферийное устройство к удаленной конечной точке и направить ее на компьютер или другой хост на локальной конечной точке. Помимо функций переключателя KVM, поддерживаются различные типы периферийных устройств USB, включая доски, сенсорные экраны, игровые контроллеры, камеры, мобильные устройства, гарнитуры и флэш-накопители. 7

Транспорт данных USB 2.0 можно настроить для уровня 2 или уровня 3. Уровень 2 поддерживает расширение сигнала USB в двухточечных и многоточечных приложениях. USB-сигналы могут быть маршрутизированы от порта HOST до семи удаленных оконечных точек DM NVX на порт DEVICE одной локальной оконечной точки DM NVX. Уровень 2 также поддерживает модули расширения Crestron USB через Ethernet ( USB ‑ EXT ‑ DM ‑ LOCAL или USB ‑ EXT ‑ DM ‑ REMOTE ), которые могут использоваться в местах, где нет оконечных устройств DM NVX. Сигналы USB могут маршрутизироваться между устройствами DM NVX и USB ‑ EXT ‑ DM под управлением системы управления. 8

USB 2.0 Layer 3 передачи данных поддерживает расширение сигнала USB в приложениях DM NVX точка-точка через VLAN. Устройства USB-EXT-DM не поддерживают уровень 3.

Контроль устройств CEC.
DM ‑ NVX ‑ 351C представляет собой шлюз для управления устройствами через CEC (Consumer Electronics Control) через соединения HDMI. Под управлением системы управления DM ‑ NVX ‑ 351C может управлять устройствами отображения и другим оборудованием через CEC, что потенциально устраняет необходимость в каких-либо выделенных последовательных кабелях или ИК-излучателях.

CEC через выход HDMI также позволяет автоматически включать и выключать устройство отображения без использования системы управления.

Настройка через Интернет.
Настройка DM ‑ NVX ‑ 351C выполняется с помощью веб-браузера. Полный контроль и мониторинг карты возможны благодаря интеграции с системой управления или виртуальным коммутационным устройством DM NVX Director ™.

Оптимизированное управление с использованием устройств виртуальной коммутации DM NVX Director
Для приложений малого и среднего размера сеть оконечных устройств DM NVX может быть сконфигурирована и управляться с помощью системы управления. Для более крупных предприятий и приложений маршрутизации сигналов в масштабах всего кампуса добавление устройства виртуальной коммутации DM NVX Director (DM-NVX-DIR-80, DM-NVX-DIR-160 или DM-NVX-DIR-ENT) расширяет и оптимизирует всю конфигурация и процесс управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.

Сервисная поддержка Crestron XiO Cloud®
DM ‑ NVX ‑ 351C совместим с облачным сервисом Crestron XiO Cloud, который представляет собой платформу для удаленного выделения ресурсов, мониторинга и управления устройствами Crestron на предприятии или для всей клиентской базы. Эта услуга позволяет установщикам и ИТ-менеджерам развертывать и управлять тысячами устройств за время, которое раньше требовалось для управления одним устройством. Для получения дополнительной информации посетите www.crestron.com/xiocloud .

Решение с высокой плотностью размещения на основе карт
DM ‑ NVX ‑ 351C разработан для установки в шасси карты DMF ‑ CI ‑ 8 , обеспечивая масштабируемое решение высокой плотности для приложений, требующих наличия нескольких кодеров и декодеров в одной стойке для оборудования.

Дополнительные инструменты проектирования и справочные документы см. На веб-странице DM NVX по адресу https://www.crestron.com/nvx .

Ключевая особенность

• Видео 4K60 4: 4: 4 через стандартный Gigabit Ethernet
• Поддержка видео HDR10
• Производительность видео в реальном времени по сети
• Технология Pixel Perfect Processing
• Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES-128
• Совместимость с HDCP 2.2
• Настраивается как кодировщик или декодер
• Два входа HDMI® с автоматическим переключением
• Один выход HDMI со скейлером 4K60 4: 4: 4
• Обработка видеостены
• Возможность наложения динамического текста
• Адаптивный битрейт
• Эмбедирование или деэмбедирование аналогового аудио
• Объемный звук 7.1 с понижающим микшированием
• Эмбедирование или деэмбедирование аудио AES67
• Отрывной звук
• Расширение и маршрутизация сигналов USB 2.0 и KVM
• Подключение к медному и оптоволоконному кабелю Ethernet
• Управление устройством CEC
• Простая настройка через встроенные веб-страницы
• Совместимость с системой управления Crestron® 3-Series® или более поздней версии
• Оптимизированное управление с помощью виртуальных коммутационных устройств DM NVX Director ™
• Сервисная поддержка Crestron XiO Cloud®
• Предназначен для установки в шасси DMF-CI-8
