Crestron DM-NVX-E30C DM NVX® 4K60 4: 4: 4 HDR Сетевой кодер

Технология Crestron® DM NVX® передает видео сверхвысокой четкости 4K60 4: 4: 4 по стандартному Gigabit Ethernet без заметной задержки или потери качества. Используя стандартные сетевые коммутаторы и кабельную разводку CAT5e UTP, система DM NVX обеспечивает высокопроизводительное решение виртуальной матричной маршрутизации для любого приложения распределения контента 4K на предприятии или в кампусе. Поддержка HDR (расширенного динамического диапазона) и совместимости с HDCP 2.2 обеспечивает высочайшее качество изображения и совместимость со всеми современными мультимедийными источниками. 1, 2

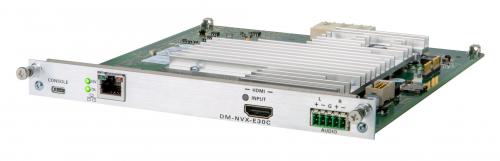

Crestron® DM ‑ NVX ‑ E30C - это кодировщик AV через IP, который занимает один слот DMF ‑ CI ‑ 8 шасси карты. Плата предназначена для работы в качестве передатчика при установке в стойку высокой плотности. Благодаря безопасному веб-контролю и управлению, входу HDMI®, аналоговому аудиовыходу, возможности передачи и приема AES67 и подключению к медному Ethernet, DM ‑ NVX ‑ E30C предлагает недорогое решение для кодирования для сетевой AV-установки DM NVX. любого размера. 2

Распространение видео 4K60 в реальном времени
Разработанная для требовательных приложений конференц-залов и учебных аудиторий, технология DM NVX обеспечивает полноценное воспроизведение видео 4K60 в реальном времени для презентации мультимедиа, видеоконференцсвязи и изображений с камеры в реальном времени. Интерактивные функции, такие как игровой процесс и использование мыши, плавны и естественны.

Система DM NVX разработана для обеспечения стабильности и максимальной надежности. Линейно-синхронизированные выходы обеспечивают идеальную синхронизацию контента на нескольких дисплеях для таких приложений, как цифровые вывески. Переменная многоадресная передача TTL (время жизни) позволяет проходить через несколько сетевых маршрутизаторов для оптимальной гибкости.

Технология Pixel Perfect Processing
Система DM NVX включает технологию Pixel Perfect Processing, которая обеспечивает безупречную передачу видео во всех приложениях. DM ‑ NVX ‑ E30C может кодировать видеосигнал для достижения незаметной сквозной задержки менее 1 кадра. Качество изображения источника поддерживается в 1-гигабитной сети при любом разрешении до 4K60 4: 4: 4.

Безопасность корпоративного уровня
Используя расширенные функции и протоколы безопасности, такие как проверка подлинности 802.1X, управление учетными данными Active Directory®, шифрование содержимого AES ‑ 128, проверка подлинности PKI, TLS, SSH и HTTPS, система DM NVX обеспечивает настоящее сетевое AV-решение корпоративного уровня, спроектированное для выполнения требовательные ИТ-политики.

Функциональные возможности кодировщика
DM ‑ NVX ‑ E30C - это базовая карта кодировщика с одним входом HDMI, который позволяет подключать портативный компьютер, камеру или другой источник мультимедиа через кабель HDMI и затем передавать по сети на один или несколько декодеров. 1 Совместимый с продуктами DM NVX, которые могут функционировать как декодеры, DM ‑ NVX ‑ E30C может использоваться в любом проекте сети DM NVX AV.

Предварительный просмотр изображения
Предварительный просмотр изображения предоставляет неподвижные изображения (эскизы), которые показывают текущее видео, получаемое входом кодировщика DM NVX. Неподвижные изображения отображаются с частотой один кадр в секунду. Предварительный просмотр изображения поддерживает максимальное разрешение источника и масштабирует изображение, сохраняя соотношение сторон. Изображения можно предварительно просмотреть в веб-интерфейсе DM NVX и получить к ним удаленный доступ с помощью веб-браузера. Изображения также можно предварительно просмотреть на сенсорном экране Crestron или в стороннем интерфейсе.

Адаптивная скорость передачи данных
Адаптивную скорость передачи данных можно включить или отключить с помощью веб-интерфейса или системы управления. Адаптивный битрейт позволяет кодировщику автоматически устанавливать битрейт, необходимый для входного разрешения потока; например, адаптивная скорость передачи данных для обычного разрешения, такого как 1920x1080p при 60 Гц (1080p60), автоматически устанавливается на 400 Мбит / с. Адаптивная скорость передачи данных позволяет лучше использовать доступную полосу пропускания.

Деэмбедирование
аналогового звука Аналоговый аудиовыход обеспечивает линейный стереосигнал для подачи на локальную звуковую систему или звуковую панель. Громкость вывода регулируется через систему управления или веб-браузер. 3

7.1 Объемный звук
Технология DM NVX поддерживает передачу без потерь аудиосигналов объемного звука 7.1, включая Dolby® TrueHD, Dolby Atmos®, DTS HD®, DTS: X® и несжатый линейный PCM.

Эмбедирование или деэмбедирование аудио
AES67 Поддержка AES67 позволяет передавать источник HDMI как 2-канальный поток AES67, в то время как другой 2-канальный аудиопоток AES67 принимается от Crestron DSP или другого устройства стороннего производителя. Полученный аудиопоток AES67 можно вывести через аналоговый аудиовыход.

ПРИМЕЧАНИЕ. Поток AES67, полученный конечной точкой DM NVX, не может быть передан с этой конечной точки.

Подключение к
медному кабелю Ethernet DM ‑ NVX ‑ E30C включает один порт RJ-45 1000BASE ‑ T Ethernet. 2 Информацию о сетевых требованиях и рекомендациях см. В Руководство по проектированию системы DM NVX AV-over-IP , док. 7977.

Управление устройством CEC
Под управлением системы управления DM ‑ NVX ‑ E30C может управлять устройством-источником через CEC (Consumer Electronics Control) через соединение HDMI, что потенциально устраняет необходимость в выделенных последовательных кабелях или ИК-излучателях.

Настройка через Интернет.
Настройка DM ‑ NVX ‑ E30C выполняется с помощью веб-браузера. Полный контроль и мониторинг карты возможны благодаря интеграции с системой управления или виртуальным коммутационным устройством DM NVX Director ™.

Оптимизированное управление с использованием устройств виртуальной коммутации DM NVX Director
Для приложений малого и среднего размера сеть оконечных устройств DM NVX может быть сконфигурирована и управляться с помощью системы управления. Для более крупных предприятий и приложений маршрутизации сигналов в масштабах всего кампуса добавление устройства виртуальной коммутации DM NVX Director ( DM-NVX-DIR-80 , DM-NVX-DIR-160 или DM-NVX-DIR-ENT ) расширяет и оптимизирует всю конфигурация и процесс управления. Устройство DM NVX Director обеспечивает центральную точку управления и позволяет создавать несколько виртуальных матричных коммутаторов через один простой в использовании веб-портал.

Сервисная поддержка Crestron XiO Cloud®
DM ‑ NVX ‑ E30C совместим с облачным сервисом Crestron XiO Cloud, который представляет собой платформу для удаленного выделения ресурсов, мониторинга и управления устройствами Crestron на предприятии или для всей клиентской базы. Эта услуга позволяет установщикам и ИТ-менеджерам развертывать и управлять тысячами устройств за время, которое раньше требовалось для управления одним устройством. Для получения дополнительной информации посетите www.crestron.com/xiocloud .

Решение на основе карты высокой плотности
DM ‑ NVX ‑ E30C разработан для установки в шасси карты DMF ‑ CI ‑ 8 , что обеспечивает решение высокой плотности для приложений, требующих наличия нескольких кодеров и декодеров в одной стойке для оборудования.

Дополнительные инструменты проектирования и справочные документы см. На веб-странице DM NVX по адресуwww.crestron.com/nvx .

Ключевая особенность

• Видео 4K60 4: 4: 4 через стандартный Gigabit Ethernet
• Поддержка видео HDR10, HDR10 + и Dolby Vision®
• Видео в реальном времени по сети
• Технология Pixel Perfect Processing
• Безопасность корпоративного уровня, включая 802.1X, управление учетными данными Active Directory®, TLS и AES ‑ 128
• Совместимость с HDCP 2.2
• Функциональность кодировщика для использования с продуктами DM NVX®, которые могут работать как декодеры
• Один вход HDMI®
• Предварительный просмотр изображения
• Адаптивный битрейт
• Деэмбедирование аналогового аудио
• Объемный звук 7.1
• Эмбедирование или деэмбедирование аудио AES67
• Подключение к медному Ethernet
• Управление устройством CEC
• Простая настройка через встроенные веб-страницы
• Совместимость с
  системами управления Crestron® 3 ‑ Series® или более поздними версиями
• Оптимизированное управление с помощью виртуальных коммутационных устройств DM NVX Director ™
• Сервисная поддержка Crestron XiO Cloud®
• Предназначен для установки в шасси DMF ‑ CI ‑ 8
