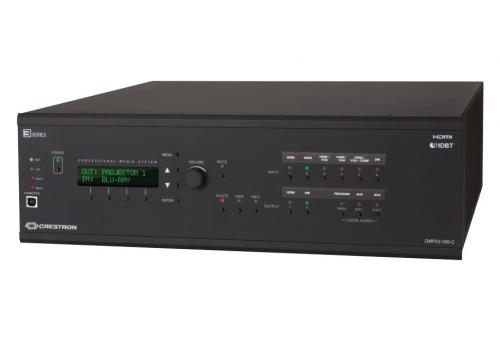

Crestron DMPS3-200-C Презентационная система DigitalMedia ™ 200 серии 3

DMPS3-200-C от Crestron® обеспечивает полное решение для управления презентациями и маршрутизацией сигналов высокой четкости для классных комнат, залов заседаний, лекционных залов и комнат для видеоконференций. Он объединяет систему управления, мультиформатный матричный коммутатор, микрофонный микшер, аудио DSP и усилитель в одном корпусе для монтажа в стойку с 3 отсеками. DMPS3-200-C предлагает широкую гибкость маршрутизации сигналов и высокопроизводительную обработку сигналов без необходимости использования отдельных компонентов. Входы с автоматической настройкой обеспечивают совместимость Plug and Play с широким спектром цифровых и аналоговых источников. Встроенные возможности подключения DigitalMedia 8G + ® и HDBaseT® обеспечивают оптимизированное решение для проводки на большие расстояния для удаленных источников и устройств отображения, а также для интеграции в масштабах всего объекта в рамках более крупной системы распределения мультимедиа.

Никакого программирования не требуется!
Установить DMPS3-200-C легко, быстро и доступно. Встроенная технология .AV Framework ™ обеспечивает полнофункциональную презентационную систему с упрощенной конфигурацией и выбором опций управления и других надстроек. Для получения полной информации о возможностях, поддерживаемых .AV Framework, посетите: www.crestron.com/avframework.

Коммутатор системы HD DMPS3-200-C обеспечивает высокопроизводительную маршрутизацию многочисленных цифровых и аналоговых источников на два отдельных проектора, плоских дисплеев, кодеков или других устройств. Обеспечивается возможность подключения до пяти источников HDMI® [2] или других комбинаций HDMI, RGB, SPDIF, аналоговых аудио и аналоговых видео источников. Дополнительные удаленные источники могут быть подключены через один вход DM 8G + ®. Автоматическое определение входов и автоматическое переключение устраняют необходимость настройки входов - просто подключите источник, и DMPS3-200-C выберет правильную комбинацию аудио и видео. Встроенная матричная коммутация позволяет маршрутизировать шесть различных источников на два цифровых AV-устройства и три дополнительных аналоговых аудиокомпонента.

Гибкая маршрутизация
аудио. Входы HDMI, SPDIF и аналоговые аудиовходы могут быть сконфигурированы так, чтобы следовать за соответствующими видеовходами, или переключаться независимо. Фактически, звук из любого источника HDMI может быть извлечен из цифрового потока и преобразован в аналоговый для подачи на внешний процессор, микшер или кодек, с обратным сигналом, возвращаемым через любой аналоговый вход, который может быть встроен в любой источник видео. для формирования нового выхода HDMI. Аудиосигналы Dolby® TrueHD, Dolby Atmos®, DTS-HD® и 7.1 linear PCM могут маршрутизироваться через входы и выходы HDMI и DM 8G +. HDMI, SPDIF и аналоговые аудиовходы включают регулируемую компенсацию входного сигнала для приема широкого диапазона сигналов и поддержания постоянных уровней громкости при переключении между источниками.

DigitalMedia 8G + ®
Его вход и выход DM 8G + наделяют DMPS3-200-C невероятным потенциалом для подключения удаленных источников и устройств отображения, а также интеграции с более крупными системами. DM 8G + обеспечивает настоящий однопроводной интерфейс для передачи видео, аудио, сигналов управления, питания и сетевых сигналов высокой четкости по кабелю типа CAT на расстояние до 330 футов (100 метров). Подключение приемника DM 8G + к выходу DM 8G + обеспечивает оптимизированный интерфейс AV и управления для проектора или плоского дисплея, расположенного в любом месте комнаты. Подключение передатчика DM 8G +обеспечивает расширенные входные возможности подключения для подключения удаленных AV-источников и мобильных устройств за столом для конференций, кафедре, стойке, настенной пластине или в другом месте. DM 8G + также может обеспечивать интерфейс для централизованного матричного коммутатора DigitalMedia ™, чтобы обеспечить распределение сигналов между несколькими комнатами и зданиями.

Сертифицированная HDBaseT® технология
Crestron DM 8G + разработана с использованием спецификаций HDBaseT Alliance, обеспечивая взаимодействие с другими сертифицированными HDBaseT продуктами. Через DM 8G + DMPS3-200-C можно напрямую подключить к источнику или устройству отображения, совместимому с HDBaseT, без необходимости использования передатчика или приемника DM®.

4-канальный микрофонный микшер
DMPS3-200-C включает встроенное микширование и обработку для четырех микрофонов. Каждый микрофонный вход обеспечивает регулировку усиления 60 дБ, переключаемое фантомное питание 48 В, полностью регулируемый гейтинг, компрессию, задержку и 4-полосный полупараметрический эквалайзер. Сложное матричное микширование позволяет полностью различать стереомикширование всех четырех микрофонов на каждом из пяти выходов DMPS3-200-C.

Микширование кодеков
Для приложений видеоконференцсвязи DMPS3-200-C позволяет подключить один или два кодека к любому из шести входов источников. Звук от обоих кодеков можно микшировать с локальным источником презентации и направлять на динамики комнаты через основной выход «Program». Аудиосигнал источника презентации также может быть направлен на кодеки через выходы «Aux», что позволяет удаленным участникам испытать всю презентацию. Оба кодека могут даже использоваться одновременно, что позволяет передавать сигнал от одного кодека другому для полноценной телеконференцсвязи.

Professional Audio DSP
Каждый аналоговый аудиовыход DMPS3-200-C включает в себя собственный цифровой сигнальный процессор, позволяющий оптимизировать каждый выход для питания усилителя мощности, кодека, записывающего устройства или вспомогательной системы прослушивания. В дополнение к регулировкам громкости, низких, высоких частот и отключения звука в реальном времени, каждый DSP обеспечивает 10-полосную графическую коррекцию, 4-полосную параметрическую коррекцию, полностью настраиваемое ограничение и до 85 мс регулировки задержки динамика.

Встроенный усилитель мощности
Встроенный усилитель мощности позволяет DMPS3-200-C напрямую управлять парой стереодинамиков (20 Вт на канал при 8 Ом) или группой распределенных потолочных громкоговорителей (40 Вт моно при 70 или 100 Вт). Вольт). Внутренний усилитель, питаемый от основного «программного» выхода, полностью использует встроенный DSP. Для более крупных приложений могут быть добавлены усилители мощности Crestron AMP- Series, обеспечивающие полное решение для управления отдельными программными и речевыми динамиками или любой многозонной акустической системой.

Управление форматом EDID
DMPS3-200-C позволяет управлять информацией EDID (расширенные идентификационные данные дисплея), которая передается между устройствами отображения и источниками ввода в системе. С помощью программного обеспечения Crestron Toolbox ™ можно оценить возможности формата и разрешения каждого устройства, что позволяет установщику настроить сигналы EDID соответствующим образом для наиболее желательного и предсказуемого поведения.

Масштабатор для каждого дисплея
Благодаря подходу распределенного масштабатора DMPS3-200-C представляет собой очень гибкое и удобное решение для работы с несколькими разрозненными дисплеями. Используя дискретные внешние скейлеры, такие как HD-SCALER-HD-E , DM-RMC-SCALER-C и DM-RMC-4K-SCALER-C , DMPS3-200-C позволяет установить независимый высокопроизводительный масштабатор каждое устройство отображения, обеспечивая оптимальное изображение на каждом экране независимо от выбранных источников.

Технология QuickSwitch HD ™
Обработка цифровых мультимедийных сигналов означает обработку HDCP (защита широкополосного цифрового контента), схемы шифрования, используемой поставщиками контента для защиты своих DVD-дисков, дисков Blu-ray ™ и широковещательных сигналов от несанкционированного копирования. Для просмотра зашифрованного контента HDCP необходимо, чтобы исходное устройство «аутентифицировало» каждый дисплей и сигнальный процессор в системе и выдало ему «ключ» перед выдачей выходного сигнала. Crestron QuickSwitch HD управляет этими клавишами, чтобы обеспечить быстрое и надежное переключение и невосприимчивость к отключениям для каждого источника и устройства отображения, подключенного к системе.

Технология Auto-Locking® Технология Auto-Locking®
Crestron обеспечивает сверхбыстрое переключение сигналов путем мгновенной настройки каждого устройства на пути сигнала, включая передатчики DM, приемники DM и преобразователи частоты, как только сигнал достигает первого устройства. Независимо от того, происходит ли переключение между источниками или телевизионными каналами, автоблокировка значительно сокращает время, необходимое каждому устройству для распознавания нового сигнала и настройки себя для обработки изменений, практически устраняя любые заметные промежутки при переключении.

Маршрутизация USB-сигналов
Наряду с видео и аудио, DMPS3-200-C также может обеспечивать маршрутизацию сигналов USB HID (Human Interface Device), позволяя USB HID-совместимой клавиатуре и / или мыши в одном месте управлять компьютером или носителем. сервер в другом месте. Подключение USB HID обеспечивается через определенные приемники и передатчики DM. Crestron также предлагает USB-удлинители через Ethernet ( USB-EXT-DM ), которые можно использовать для обеспечения маршрутизации нескольких USB-устройств практически любого типа, и все они легко управляются через DMPS3-200-C. [8]

Интегрированная система управления 3-й серии®
Встроенная система управления 3-й серии позволяет DMPS3-200-C обеспечивать полное настраиваемое управление каждым аудио-видео устройством, а также освещением в помещении, оконными шторами и проекционными экранами, не требуя отдельный управляющий процессор. Встроенные порты управления включают четыре ИК-порта, два порта RS-232 COM, четыре порта реле и четыре порта цифрового ввода, а также Cresnet® и Ethernet. DMPS3-200-C поддерживает всю линейку сенсорных экранов, клавиатур и беспроводных пультов Crestron для обеспечения пользовательского опыта, адаптированного к конкретным требованиям каждого конечного пользователя. Поддержка приложений управления Crestron и Crestron Fusion® Cloud предоставляет самую мощную в отрасли платформу для удаленного контроля и управления несколькими комнатами с помощью компьютеров и мобильных устройств.

CEC Embedded Device Control
Для управления AV-устройствами сторонних производителей DMPS3-200-C предоставляет альтернативу традиционным ИК, RS-232 и Ethernet, используя встроенный в HDMI сигнал CEC (Consumer Electronics Control). С помощью CEC можно управлять многими устройствами прямо через их соединения HDMI, что устраняет необходимость в каких-либо специальных последовательных кабелях или ИК-излучателях.

Встроенный коммутатор Ethernet
Помимо передачи цифрового видео и звука, порты DM 8G + на DMPS3-200-C также могут расширять Ethernet до устройств отображения и источников, обеспечивая высокоскоростное подключение для каждого устройства в помещении, которому требуется локальная сеть. подключение. Ethernet также используется внутри шины управления Crestron для управления каждым передатчиком и приемником и обеспечения управления устройствами.

Режим частной сети
Чтобы упростить реализацию в корпоративной или университетской локальной сети, DMPS3-200-C использует режим частной сети для обеспечения одноточечного соединения для всей системы. В режиме частной сети DMPS3-200-C требует только один IP-адрес для всей сети DM, включая все подключенные приемники и передатчики DM.

Простая настройка
Каждый этап процесса настройки DMPS3-200-C разработан так, чтобы быть быстрым и легким, с автоматической настройкой входов и выходов, позволяя установщику принимать разумные проектные решения на этом пути. По умолчанию передняя панель поддерживает базовую маршрутизацию сигналов, что упрощает тестирование и устранение неисправностей во время установки. Упрощенная конфигурация системы обеспечивается с помощью .AV Framework, который легко настраивается через веб-браузер компьютера. [1]Расширенная конфигурация и настройка доступны через переднюю панель, веб-браузер или программное обеспечение Crestron Toolbox. Полосы с этикетками на передней панели можно настроить с помощью программного обеспечения Crestron Engraver или стандартных этикеток с лентой 3/8 дюйма, что позволяет четко обозначать каждый вход и выход. Входы и выходы также могут быть обозначены по имени, которое будет отображаться на ЖК-дисплее при выборе.

Crestron Connect It ™
Crestron Connect Это экономичное, простое в использовании решение для презентаций, которое без проблем работает с DMPS3-200-C. Просто добавьте один или несколько кабелей Crestron Connect It Cable Caddies ( серия TT-100 ), чтобы обеспечить возможность подключения BYOD и управление одним касанием для нескольких участников за столом конференции. Электропитание и связь для каждой кабельной коробки обеспечивается через Cresnet или через порт USB на передатчике DM, совместимом с Crestron Connect It.

Ключевая особенность

• Многоформатный системный коммутатор 6x2 высокого разрешения, микрофонный микшер, аудио DSP, усилитель и система управления
• Встроенный .AV Framework ™ предоставляет полнофункциональную систему без какого-либо программирования
• Интегрированная 3-Series Control System® обеспечивает полностью программируемое управление помещением
• Возможность подключения к DigitalMedia 8G + ® обеспечивает возможность подключения на большие расстояния по витой паре типа CAT
• Сертификация HDBaseT® - обеспечивает прямое подключение к другому оборудованию, сертифицированному HDBaseT
• Обеспечивает матричную маршрутизацию сигнала для 6 источников видео и 2 дисплеев
• Поддерживает цифровые источники HDMI®, DVI, Dual-Mode DisplayPort, HDBaseT и SPDIF
• Обрабатывает аналоговые источники звука RGB, композитный, S-Video, компонентный и стерео
• Автоматическое определение и автоматическое переключение входов для всех типов видео и аудио источников.
• Технология QuickSwitch HD ™ управляет ключами HDCP для быстрого и надежного переключения
• Технология Auto-Locking® обеспечивает быстрое переключение между разрозненными источниками
• Выполняет автоматическое управление форматом AV-сигнала через EDID
• Обеспечивает регулируемую компенсацию входного уровня на каждом аудиовходе
• Опции внешнего масштабатора обеспечивают дискретную оптимизацию изображения для каждого устройства отображения
• Включает встроенный 4-канальный стробируемый микрофон для микширования с DSP
• Обеспечивает универсальное микширование и маршрутизацию аудиосигнала на 5 отдельных выходов
• Позволяет аудио-слежение за видео или переключение для всех входов
• Обеспечивает эмбедирование и деэмбедирование аналогового аудио в HDMI
• Поддерживает форматы Dolby® TrueHD, Dolby Atmos®, DTS-HD® и несжатый 7.1-канальный линейный звук PCM
• Обеспечивает 3 аналоговых стерео выхода с независимым DSP на каждый выход
• Имеет встроенный усилитель с возможностью выбора 20 Вт / канал. @ 8 Ом стерео или 40 Вт @ 70/100 В моно
• Обеспечивает маршрутизацию сигнала USB через передатчики и приемники DM® или удлинители USB-EXT-DM
• Включает в себя встроенный ИК-порт, RS-232, реле, цифровой вход и порты управления Cresnet®
• Поддерживает сенсорные экраны, клавиатуры и беспроводные пульты Crestron®
• Поддерживает XPanel с компьютером Smart Graphics® и управление через Интернет
• Поддерживает управляющие приложения для iPhone®, iPad® и Android®
• Поддерживает универсальные пульты дистанционного управления через внешний ИК-приемник, совместимый с RC-5
• Обменивается данными непосредственно с Crestron Fusion® Cloud
• Обеспечивает удобную для ИТ-специалистов сетевую интеграцию через SNMP
• Встроенный коммутатор Ethernet обеспечивает одноточечное подключение к локальной сети
• Режим частной сети - требуется только один IP-адрес для всей системы
• Обеспечивает простую настройку и диагностику через переднюю панель, веб-браузер или программное обеспечение Crestron Toolbox ™.
• Включает элементы управления на передней панели для базовой конфигурации, диагностики и маршрутизации сигналов.
• Включает настраиваемые полосы с этикетками на передней панели и ЖК-дисплей
• Имеет внутренний универсальный источник питания для всемирной совместимости
• Обеспечивает Power over DM или HDBaseT для устройств с питанием от PoDM / PoH
• Возможность установки в 19-дюймовую стойку с 3 отсеками
