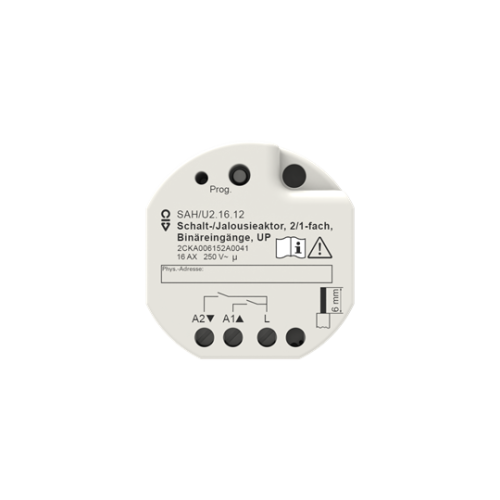

ABB SAH/U2.16.12 Актуатор для управления приводами штор

Для управления приводами жалюзи или маркиз. Шина подключается через прилагаемую клеммную колодку. Функция. Выключатель/актуатор жалюзи получает телеграммы от датчиков или других элементов управления по шине KNX и переключает электрические нагрузки. Релейные выходы актуатора могут быть настроены в ETS либо на управление жалюзи, либо на переключение. В режиме управления жалюзи актуатор может использоваться с его релейными контактами для управления электроприводными жалюзи, ставнями, маркизами, мансардными окнами, вентиляционными решетками или аналогичными жалюзи/ставнями, работающими от сети. Кроме того, в режиме переключения актуатор переключает электрические нагрузки, такие как системы освещения или открыватели дверей. Каждый релейный выход имеет бистабильные переключающие реле с питанием от шины, что позволяет определить предпочтительные положения в случае пропадания/восстановления напряжения шины и после операции программирования ETS. Функциональные возможности, которые можно предварительно настроить в ETS для управления жалюзи, включают, например, независимое параметрирование времени движения, расширенные функции обратной связи, назначение до 5 различных функций безопасности, расширенную функцию защиты от солнца, а также включение в сценарии, функции блокировки или принудительного позиционирования. Также возможно централизованное управление выходом жалюзи до 6 центральных функций. В режиме переключения функции с нормально замкнутыми или нормально разомкнутыми контактами включают, например, расширенные временные функции, логические операции, сценарии, функции контроля, счетчики часов работы, функции блокировки или, в качестве альтернативы, принудительное позиционирование. Кроме того, возможна обратная связь о состоянии переключения релейного выхода. Также возможно централизованное переключение коммутационных выходов до 6 центральных функций. Помимо релейных выходов, устройство имеет три дополнительных входа. К этим входам можно подключить беспотенциальные переключатели, кнопки или другие контакты (например, магнитные). Кроме того, к входу 3 можно подключить датчик температуры NTC для измерения температуры пола или помещения. Сигналы входов считываются через общий опорный потенциал устройства. В зависимости от параметров ETS в приложении для выключателей, кнопок или контактов, входы 1 и 2 либо воздействуют на релейные выходы, либо, альтернативно, отдельно на KNX. Вход 3 всегда воздействует на KNX при необходимости. При внутреннем воздействии входы 1 и 2 непосредственно управляют выходами жалюзи или коммутации в заданной конфигурации. При воздействии на KNX входы могут передавать отдельные сигналы.
