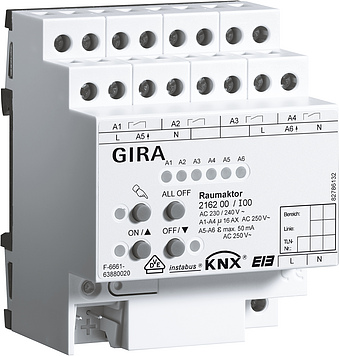

Gira 216200 Многофункциональное исполнительное устройство, 4 выхода

Исполнительное устройство помещения в одном устройстве управляет различным оборудованием, например, освещением, жалюзи и отоплением. Четыре выхода реле можно настроить в ETS (Engineering Tool Software) либо на режим жалюзи, либо на режим переключения, возможен также смешанный режим.
Из двух коммутационных выходов получается один выход жалюзи.
Дополнительно имеется еще два электронных коммутационных выхода для активации сервоприводов.

Режим переключения
Исполнительное устройство помещения с помощью своих релейных контактов управляет потребителями электроэнергии, например, системами освещения. Релейные контакты бистабильны, поэтому последнее настроенное состояние переключения остается без изменений даже при исчезновении напряжения питания.
Свойства функций для каждого выхода: многочисленные функции времени, логические связи, сцены, функции блокировки или в качестве альтернативы принудительное управление, расширенное квитирование, циклический контроль поступающих телеграмм переключения, а также счетчик наpаботанных часов.

Режим жалюзи
Исполнительное устройство помещения с помощью своих релейных контактов управляет электрическими жалюзи, рольставнями, маркизами, вентиляционными заслонками или подобными занавесями с напряжением сети AC 230 В.
Свойства функций для каждого выходного канала: отдельно параметрируемые времена перемещения, расширенные функции квитирования, назначение до пяти различных функций безопасности, широкая солнцезащитная функция и интеграция в сцены или принудительное управление.

Регулирование температуры в помещении
Два дополнительных электронных коммутационных выхода предназначены для бесшумной активации термических сервоприводов для систем отопления или охлаждения.
Постоянные телеграммы с управляющими величинами преобразуются в выходной сигнал с широтно-импульсной модуляцией (ШИМ). Благодаря этому можно постоянно активировать сервоприводы. В качестве альтернативы возможно преобразование переключающих управляющих величин. Сообщение о состоянии для положения клапанов и циклического контроля телеграмм с управляющими величинами.
Аварийный режим в случае исчезновения напряжения шины или восстановления напряжения шины и сети, а также принудительное положение с помощью телеграммы шины в летнем и зимнем режиме.
Сообщение тревоги при коротком замыкании или перегрузке коммутационного выхода и защита от заклинивания клапанов. Можно подключать закрытые или открытые в обесточенном состоянии приводы клапанов.
Контроль сетевого электропитания, что обеспечивает в случае сбоя отправку сообщение тревоги в шину.
Общие сообщения "Все клапаны закрыты" и "Самая большая управляющая величина".

Допуск VDE в соответствии с EN 60669-1, EN 60669-2-1.
Монтаж на монтажную рейку DIN.


Среда KNX:TP256

Выходы отопления
Коммутирующий контакт:Triac
Количество:2
Число приводов для каждого выхода:макс. 4
Ток переключения:от 5 до 50 мA
Максимальный ток включения:1,5 A, 2 с

Коммутирующий контакт:Контакт ?, 4 беспотенциальных замыкающих контакта

Коммутационная способность AC 230 В:16 A/AC1 или 6 A/AC3

Максимальный ток включения
200 мкс:800 A
20 мс:165 A

Присоединенная мощность
Омическая нагрузка:3000 Вт
Емкостная нагрузка AC 230 В:16 A, макс. 140 мкФ
Лампы накаливания:3000 Вт
Высоковольтные галогенные лампы:2500 Вт
Обмоточный трансформатор:1200 ВА
Трансформатор Gira Tronic:1500 Вт
Люминесцентные лампы, с параллельной компенсацией:1160 ВА
Ртутные газоразрядные лампы, без компенсации:1000 Вт
Ртутные газоразрядные лампы, с параллельной компенсацией:1160 Вт
Двигатели (жалюзи или вентилятор):1380 ВА

Разъемы
KNX:Соединительная и ответвительная клемма
Нагрузка:Нагрузка через винтовые клеммы

Поперечное сечение соединительных проводов:макс. 4 мм?
