Диммер (от англ. dimmer – затемнитель, или дословно – приглушатель света) – светорегулятор, устройство для уменьшения яркости свечения источника света относительно базового уровня (берётся за 100%) иногда вплоть до полного выключения (берётся за 0%).
Часто на строительных объектах выбор светильников и типа диммирования оставляется на самый последний момент, когда стройка уже почти завершена. Это может создать некоторую неопределенность для проектировщика, так как он не всегда может точно определить, какой кабель необходимо проложить на этапе проектирования.
В данной статье мы рассмотрим некоторые из наиболее популярных типов диммирования на объекте и соответствующие провода, которые обычно используются. Это поможет вам лучше понять возможности и требования при планировании освещения на объекте.
TRIAC-диммирование (симисторное):
TRIAC (Triode for Alternating Current) - это устройство, которое позволяет управлять мощностью, поступающей к нагрузке, и применяется в симисторном диммировании. Этот метод используется для диммирования ламп накаливания и некоторых типов светодиодных светильников. Он основан на симисторах, которые позволяют управлять моментом включения полуволнового тока переменного напряжения.
Принцип работы TRIAC-диммирования (симисторного) заключается в управлении фазовым углом пропускаемого напряжения во входе симистора. Чем больше задержка включения симистора, тем меньше мощность подается на нагрузку, что приводит к уменьшению яркости света. Этот метод достаточно прост в реализации и широко используется в домашних и коммерческих осветительных системах.
TRIAC-диммирование (транзисторное):
TRIAC-диммирование (транзисторное) также использует устройство TRIAC, но отличается от симисторного метода в том, что применяются биполярные транзисторы для управления мощностью. Этот метод обычно используется для диммирования светодиодных светильников, электронных трансформаторов и электронных балластов.
Транзисторное TRIAC-диммирование основано на изменении фазового угла подачи электрического напряжения на нагрузку. Путем изменения уровня управляющего сигнала на транзисторе можно контролировать момент включения и выключения тока, что приводит к изменению яркости света. Этот метод обладает высокой точностью и позволяет диммировать светильники с высокой степенью стабильности и контроля.
В транзисторном TRIAC-диммировании используется более сложная электронная схема, включающая биполярные транзисторы, операционные усилители и другие компоненты. Принцип работы состоит в управлении моментом включения биполярных транзисторов, что позволяет регулировать яркость света.
DALI (Digital Addressable Lighting Interface)
DALI (Digital Addressable Lighting Interface) - это цифровой протокол управления освещением, разработанный для управления и диммирования светодиодных и других типов светильников. Он предлагает ряд преимуществ:
- Индивидуальная адресация: Каждый светильник в системе DALI имеет уникальный адрес, что позволяет индивидуально управлять и контролировать каждый светильник. Это обеспечивает высокую гибкость и точность при настройке и управлении освещением.
- Диммирование: DALI поддерживает плавное диммирование света, что позволяет создавать различные настроения и атмосферу в помещении. Он поддерживает диммирование от 0 до 100%, что обеспечивает широкий диапазон регулировки яркости.
- Групповое управление: DALI позволяет группировать светильники и управлять ими одновременно, что упрощает управление освещением в больших помещениях или зонах. Групповое управление позволяет создавать различные сцены освещения и переключаться между ними с помощью простых команд.
- Система обратной связи: DALI позволяет получать информацию о статусе светильников, такую как: уровень яркости, состояние питания и другую диагностическую информацию. Это помогает обнаруживать и исправлять проблемы в системе освещения, а также повышает энергоэффективность и долговечность светильников.
- Легкая интеграция: Протокол DALI обеспечивает простую интеграцию с другими системами управления зданием, такими как: системы автоматизации KNX, Modbus или BMS системы управления и диспетчеризации зданий.
- Большой выбор светильников: На рынке доступен широкий ассортимент светильников, поддерживающих протокол DALI. Это позволяет выбрать подходящие светильники для конкретных потребностей проекта и обеспечивает совместимость с DALI-системой.
Обычно для прокладки DALI-шины используется обычный кабель с 5 проводами по 1,5 мм² (5x1,5). В этом кабеле две жилы используются для передачи сигнала, а три жилы предназначены для питания светильника. Рассмотрим подробнее, как это работает:
- Жилы для передачи сигнала (DALI+ и DALI-): DALI-протокол использует две жилы для обмена командами и информацией между устройствами DALI. Эти жилы образуют простой последовательный двухпроводный интерфейс.
- Жилы для питания светильника: Оставшиеся три жилы в кабеле предназначены для подачи питания на светильники. Эти проводники обычно называются фазой (L), нулем (N) и заземлением (PE).
В некоторых случаях можно использовать альтернативный вариант прокладки, который включает один силовой кабель 3x1,5 для электропитания и отдельный информационный кабель для DALI-шины. Такой подход может быть полезен, если требуется разделение электропитания и передачи сигналов DALI. Вот как это может выглядеть:
- Силовой кабель 3x1,5: Этот кабель обычно используется для подачи электропитания на светильники.
- Информационный кабель для DALI-шины: Этот кабель служит для передачи сигналов DALI между устройствами.
Такой вариант прокладки позволяет эффективно разделить электропитание и передачу сигналов DALI, что может быть полезно в некоторых ситуациях.
Благодаря простоте и гибкости протокола DALI, а также широкому выбору поддерживающих его светильников, он становится популярным решением для управления и диммирования освещением в различных проектах.
Широтно-импульсная модуляция (ШИМ)
Широтно-импульсная модуляция (ШИМ) - это метод управления электрической мощностью, который широко используется в различных областях, включая электронику, электротехнику и системы управления. Он позволяет регулировать уровень мощности, поступающей к нагрузке, путем изменения длительности импульсов сигнала.

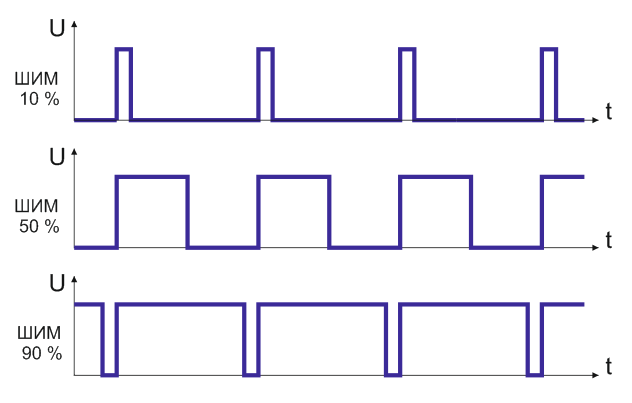

Принцип работы ШИМ заключается в генерации серии импульсов с определенной частотой, скважность которых изменяется в зависимости от требуемого уровня выходной мощности. Эта частота называется частотой модуляции.
ШИМ используется для управления различными типами нагрузок, такими как: светодиоды, моторы, инверторы, электронные балласты и другие устройства. Его основное преимущество заключается в эффективном использовании электрической энергии и возможности точного контроля мощности нагрузки.
1-10В (1-10 Volts)
1-10В (1-10 Volts) - это аналоговый протокол управления освещением, который широко используется в системах автоматизации зданий и освещении. Он предоставляет возможность регулировать яркость светильников в диапазоне от 1 до 10 вольт.
Принцип работы протокола 1-10В основан на изменении напряжения, поступающего на светильники. Минимальное значение напряжения, равное 1 вольту, соответствует минимальной яркости, а максимальное значение напряжения, равное 10 вольтам, соответствует максимальной яркости светильников.
Для передачи управляющего сигнала по протоколу 1-10В требуется две проводящие жилы. Одна жила отвечает за передачу напряжения управления (обычно называемая "+10В"), а другая жила используется для возврата сигнала (обычно называемая "COM" или "GND").
Устройства управления освещением, такие как диммеры или контроллеры, генерируют управляющий сигнал с помощью аналогового выхода, который изменяет напряжение в диапазоне 1-10В в зависимости от требуемой яркости света. Этот сигнал передается по проводам к светильникам, где он интерпретируется и используется для регулировки яркости.
Преимущества протокола 1-10В включают простоту установки и использования, стандартизацию и совместимость с различными светильниками и устройствами управления. Он также обеспечивает плавное и практически бесшумное диммирование, что позволяет создавать различные настроения и эффекты освещения.
Однако следует отметить, что протокол 1-10В является аналоговым и может быть ограничен в точности управления яркостью. Кроме того, для каждого светильника требуется отдельная пара проводов, что может повлечь увеличение количества проводов при больших системах освещения.
