Протокол Modbus: как он работает и чем отличаются Modbus RTU и Modbus TCP

В мире автоматизации есть несколько «универсальных языков», на которых разговаривают контроллеры, датчики и приводы. Один из самых старых и надёжных — Modbus. Его придумали ещё в 1979 году для обмена данными между ПЛК, но и сегодня он остается стандартом де-факто — от промышленных систем до современных умных домов. Почему? Всё дело в том, что Modbus прост, стабилен и понятен инженеру. Ни лицензий, ни сложных стеков, ни проприетарных зависимостей — только четкий формат данных, доступный в сотнях устройств.

Что такое Modbus и зачем он нужен

Modbus — это протокол прикладного уровня, который определяет, как передавать команды и данные между устройствами. Главное в нём то, что он не привязан к одному физическому носителю: тот же набор команд можно отправить по RS-485 (Modbus RTU) или через Ethernet (Modbus TCP).

Устройства обмениваются сообщениями в формате «запрос-ответ»:

• ведущее устройство (master или server) посылает команду;

• подчиненное (slave или client) отвечает, выполняя команду или запрос.

Благодаря этой модели Modbus легко масштабируется — вы можете подключить десятки и даже сотни приборов, независимо от их производителя.

Modbus RTU — классика по RS-485

Modbus RTU (Remote Terminal Unit) — это вариант протокола для последовательных линий связи (RS-232, RS-485, RS-422). Его можно встретить буквально на каждом втором промышленном объекте: от счётчиков тепла до преобразователей частоты и систем вентиляции.

RTU передаёт данные в виде кадров фиксированной структуры:

Адрес (1 байт) | Код функции (1 байт) | Данные (N байт) | CRC16 (2 байта)

Каждый кадр сопровождается паузами (около 3.5 символа между кадрами), которые служат для синхронизации. Контроль ошибок передачи выполняется по CRC16 — простая, но надёжная проверка, которая позволяет использовать Modbus RTU даже на линиях большой длины.

Преимущества Modbus RTU:

• работает по простым и надежным линиям RS-485;

• допускает установку до 247 устройств на одной шине;

• не требует сложных настроек и специальных коммутаторов.

Недостатки Modbus RTU:

• только один ведущий (master);

• ограниченная скорость (до 115200 бод, но на практике чаще от 1200 до 19200 бод);

• ведомое устройство не может само инициировать передачу данных

• ведомое устройство не может обнаружить потерю связи с ведущим.

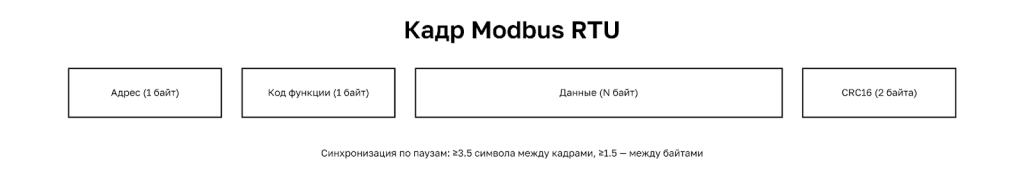

Схема кадра Modbus RTU:

Modbus TCP — тот же язык, но по Ethernet

С развитием сетей Ethernet появилась логичная идея: передавать команды Modbus по TCP/IP. Так родился Modbus TCP, где привычная логика запросов и регистров осталась прежней, но всё это теперь упаковано в обычный TCP-пакет для передачи по IP-сетям.

Здесь уже нет понятий «master» и «slave» — их заменили server и client. Серверов может быть несколько: SCADA-система, панель оператора, облачная база данных — все могут одновременно обращаться к одному устройству. Это делает Modbus TCP идеальным для больших сетей и интеграции в IT-инфраструктуру.

Каждое сообщение содержит MBAP-заголовок (Modbus Application Header):

Transaction ID (2 байта) | Protocol ID (2 байта) | Length (2 байта) | Unit ID (1 байт)

А дальше идет та же структура кадра (Function + Data), что и в случае Modbus RTU.

Контроль ошибок выполняется средствами TCP/IP, а передача идет через порт 502.

Преимущества Modbus TCP:

• можно подключать несколько серверов;

• высокая скорость и надёжность;

• простое подключение через существующую сеть Ethernet.

Недостатки Modbus TCP:

• требует настройки маршрутизации и безопасности;

• не всегда подходит для удаленных или загруженных линий.

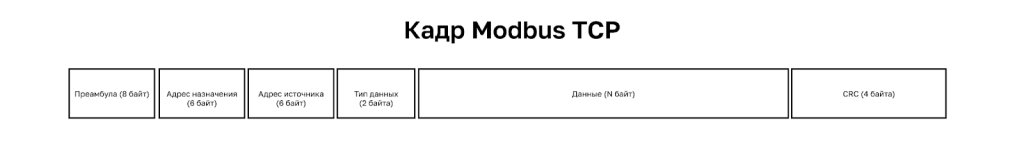

Схема кадра Modbus TCP:

RTU или TCP — что выбрать

Зависит от задачи:

Шлюз позволяет «перевести» запросы из TCP в RTU и обратно, объединяя старые и новые устройства в единую систему.

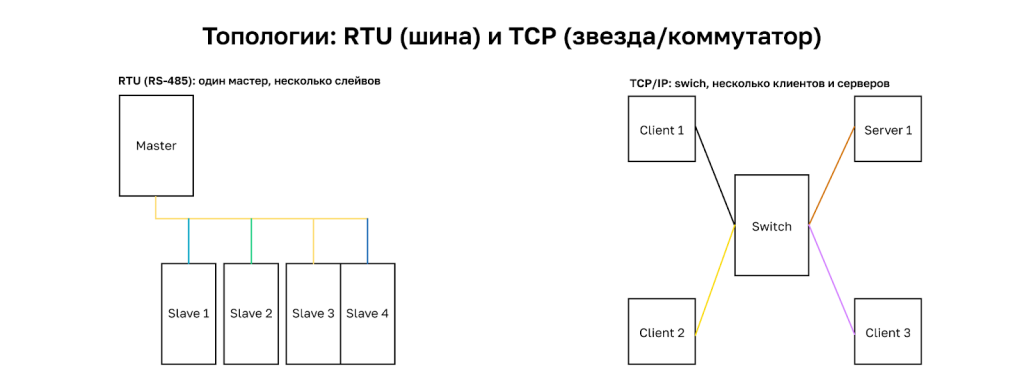

Схема топологий RTU и TCP:

Как устроены данные в Modbus

Modbus работает с регистрами — областями памяти устройства. Всего их четыре типа:

Практические советы по проектированию и настройке

Для Modbus RTU:

• в случае использования RS-485 всегда ставьте оконечные резисторы (120 Ом) на концах линии;

• используйте экранированный кабель и соединяйте экран только с одной стороны (как правило со стороны Master устройства или со стороны щита автоматики);

• старайтесь избегать звездной топологии, используйте шину (шлейф).

Для Modbus TCP:

• ограничивайте доступ к порту 502;

• используйте VLAN и отдельную подсеть для устройств;

• не открывайте слишком много соединений с одного сервера.

Почему Modbus до сих пор актуален

Главная сила Modbus — в его простоте и предсказуемости. Он не требует лицензий, не навязывает конкретного производителя и прекрасно документирован.

Для инженера это означает стабильность, лёгкую диагностику и возможность соединить в одну сеть устройства, выпущенные с разницей в 20 лет.

Как Modbus используется в системах «умного дома» и BMS

Сегодня Modbus остается самым распространенным «промышленным языком» взаимодействия среди устройств HVAC, энергетики и учёта.

Он встречается в:

• счётчиках электроэнергии и тепла,

• котлах, чиллерах, вентиляции,

• источниках бесперебойного питания,

• частотных преобразователях.

В случае использования в системах «умного дома» Modbus становится заложником своей простоты. Подход «ведущий-ведомый» хорошо работает при опросе множества устройств, но не позволяет построить децентрализованную систему, в которой команды могут быстро поступать со множества кнопок и панелей на множество реле, диммеров и других исполнителей. Проще говоря, Modbus не позволяет организовать быстрое взаимодействие всех устройств со всеми без посредников (master/server) и ощутимых задержек, особенно если этих устройств очень много. Поэтому для систем «умного дома» были созданы специализированные протоколы управления, например, KNX c децентрализованным принципом работы.

Еще одной особенностью KNX является широкий выбор оконечных устройств различного дизайна и назначения (выключатели, сенсорные панели, датчики движения/присутствия/освещенности, пользовательские интерфейсы визуализации), в отличие от Modbus, для которого выпускаются в основном устройства промышленного назначения. Но здесь важно понимать, что каждый протокол имеет свои сильные и слабые стороны, поэтому во многих проектах «умных домов» система строится с использованием нескольких протоколов. Связь между протоколами, при этом, обеспечивается специальными устройствами — шлюзами.

Во многих проектах «умных домов» KNX выступает в качестве основной системы и связывается с узкоспециализированным оборудованием по Modbus через шлюзы KNX↔Modbus — таким образом, инженер получает единое управление и сбор данных без необходимости подбора устройств с возможностью прямой интеграции в KNX, что бывает довольно редко. В этом случае шлюз KNX выступает в качестве master/server и опрашивает через шлюз, например, подключенную систему вентиляции как Modbus slave/client. В качестве примера можно привести устройство Modbus RTU Gateway 886.1 secure от компании Weinzierl.

Помимо этого, Modbus TCP часто используется для интеграции локальных инсталляций KNX в систему диспетчеризации всего здания, так называемую BMS. В таком случае система KNX, а точнее установленный в нее шлюз, выступает как client для вышестоящего сервера OPC/SCADA/BMS. Здесь примером будет устройство Modbus TCP Gateway 716 secure от того же производителя.

Также в качестве примера можно привести шлюз IN701KNX1000000 от компании Intesis. Устройство может выступать в качестве как Master, так и Slave для Modbus RTU, а также Client или Server для Modbus RTU, обеспечивая таким образом любые варианты взаимодействия протоколов Modbus и KNX, при этом ещё и предоставляя наладчикам системы возможность мониторинга данных на стороне Modbus.
