Этапы создания проекта умного дома.
Современные технологии и умные системы управления позволяют создавать комфортное и безопасное пространство для жизни. Сегодня умный дом уже не является недоступным для тех, кто хочет автоматизировать и упростить управление освещением, климатом и другими системами. В этой статье мы расскажем о том, как создать умный дом, начиная от проектирования и заканчивая реализацией.
Шаг 1. Анализ потребностей
Как сделать умный дом? Первый шаг — это анализ потребностей. Для начала необходимо определить, какие задачи должна выполнять система автоматизации. Можно начать с самых популярных функций умного дома: умный свет, климат-контроль, управление шторами, системы безопасности. В процессе анализа потребностей следует учитывать тип объекта, особенности помещения, его размеры, расположение окон, высоту потолков и т.д.
Самые популярные автоматизируемые функции:
• Управление освещением (включение/ выключение , а также изменение яркости групп светильников или управление в режиме сцен) (диммирование, LED ленты, сцены, биодинамическое (циркадное) освещение),
• Управление шторами, жалюзи, рольставнями,
• Отопление (тёплые полы, конвекторы, радиаторы отопления),
• Кондиционирование,
• Вентиляция,
• Датчики протечки,

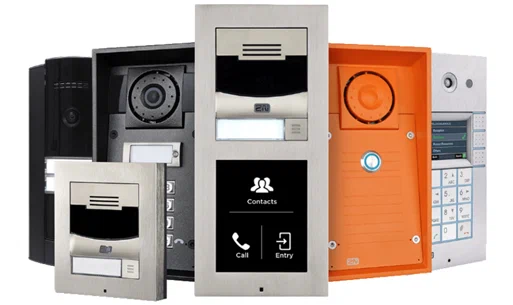

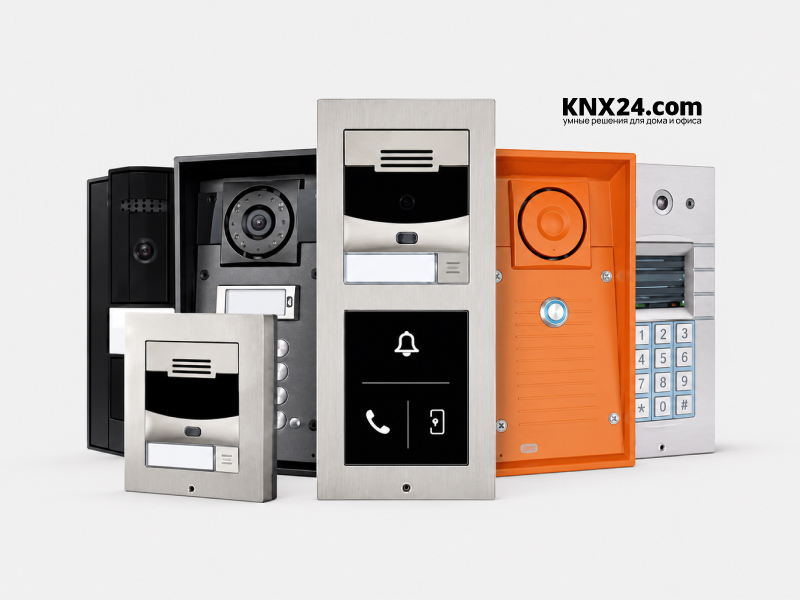

• Контроль доступа,
• При автоматизации загородного дома - управление поливом,
• Ландшафтная акустика и ландшафтное освещение.
Когда вы думаете о том как сделать систему умный дом, важно помнить о визуализации. Выбор программного обеспечения, которое будет использоваться для визуализации (функция визуализации опциональна) и управления всеми функциями с мобильного телефона или планшета. Существует множество программных продуктов, которые могут использоваться для управления, например: Apple HomeKit, Gira HomeServer, Iridium и др.
Шаг 2. Бюджет и протокол автоматизации
Когда речь идет о том как сделать систему “умный дом”, одним из важных факторов является бюджет, который готов выделить заказчик на реализацию проекта. Существуют как профессиональные, так и более доступные решения, включая использование гаджетов. Однако, стоит помнить, что каждое решение имеет свои особенности, и отличаются они не только по бюджету, но и по надежности. Поэтому перед выбором конкретной системы автоматизации умного дома необходимо тщательно оценить все ее преимущества и недостатки.
Шаг 3. Технология автоматизации и функции
После того, как определили какие именно функции должны быть автоматизированы, можно начать проектирование системы. Здесь необходимо выбрать устройства и технологии, которые наилучшим образом подходят для решения конкретных задач. В этот момент создание проекта умного дома, необходимо выбрать подходящий под бюджет и задачи протокол автоматизации, устройства для реализации нужных функций и составить подробный план действий.
Для умного дома наиболее популярным протоколом профессиональных систем автоматизации является KNX. Если вы думаете как лучше сделать умный дом в квартире или загородном доме, то этот протокол является открытым и стандартизированным, что позволяет использовать оборудование разных производителей и в будущем можно будет легко обслужить систему и произвести замену вышедших из строя устройств на аналоги даже в случае ухода какого-либо производителя с рынка.
Шаг 4. Как сделать умный дом: проектирование системы
Для проектирования системы умный дом необходимо составить список всех устройств, которые будут управляться системой и какие устройства какие сценарии будут запускать. Например, если датчик движения срабатывает, он может включить свет, управлять открыванием штор или переключает режим работы климатической системы из экономичного в комфортный.
Важно при создании системы умный дом знать количество групп освещения/управления шторами/вентилятором, чтобы понимать сколько клавиш будет у выключателей, и сколько каналов в актуаторах потребуется. Также рассчитывается размер щита с учётом всех модулей, места под кабели и вентиляцию и делается его визуализация - отображение в масштабе с указанием точных габаритов.
После этого проектируется схема разводки кабеля. Для этого нужно учитывать расположение устройств, места установки выключателей, розеток, расположение щита и другие особенности объекта.
При создании умного дома, важно учесть не только количество устройств, но и их мощность, чтобы правильно рассчитать необходимое сечение кабеля. Также нужно учитывать факторы, которые могут повлиять на качество передачи сигнала, например, электромагнитные помехи, металлические конструкции, расстояние между устройствами.
Наконец, инженер-проектировщик должен разработать спецификации системы, включающие полный список устройств, кабельный журнал, однолинейную схему, принципиальную схему, структурную схему слаботочной сети.
Шаг 5. Прокладка кабелей в соответствии с проектом

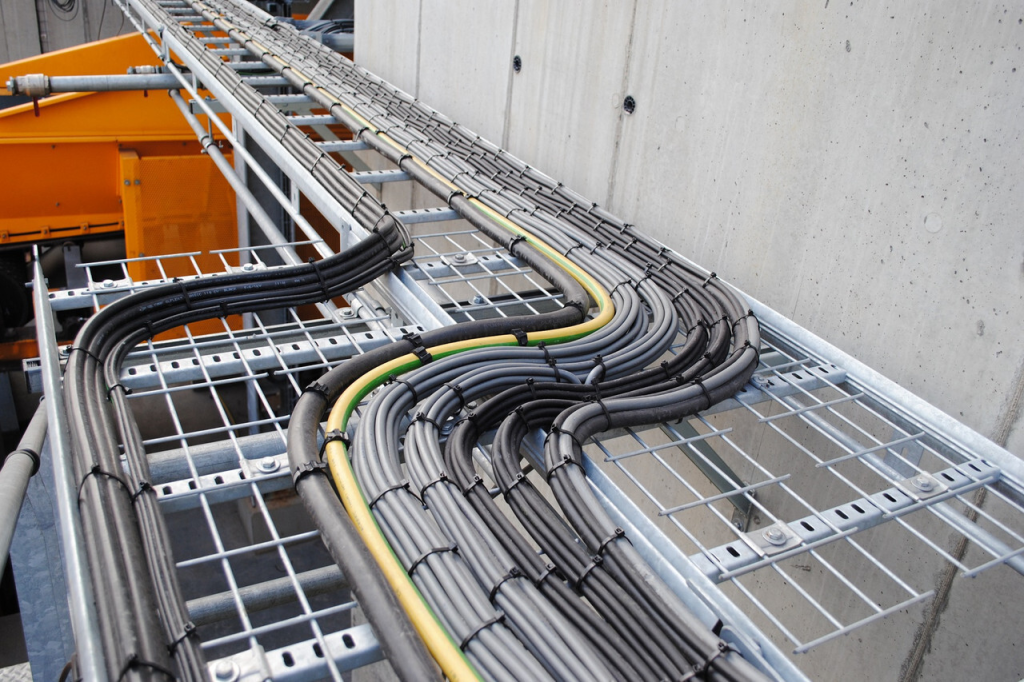

Что нужно чтобы сделать умный дом? Мы используем проводные системы и потому, прокладка кабеля – важный этап создания проекта, который включает в себя прокладку как силовых, так и слаботочных линий. Правильная установка кабеля гарантирует стабильную работу всех устройств и систем в доме.
Первым шагом является планирование прокладки кабеля. Оно начинается с выбора места расположения щита, в котором будут размещены все электронные компоненты умного дома.
В проекте используются различные виды кабелей: силовые, слаботочные (витая пара, коаксиальный кабель, кабель KNX) и др. Важно выбрать кабель, который наилучшим образом подходит для конкретных устройств и задач, которые необходимо решить.
Прокладка кабеля может быть как внутри, так и снаружи здания. Внутренняя прокладка кабеля производится в помещениях в доме. Внешняя - снаружи, по фасаду здания (например, для фасадного освещения) или в земле (для ландшафтной акустики и подсветки).
Важным этапом является также маркировка кабеля, которая позволяет легко идентифицировать его при необходимости. Маркировка кабеля включает в себя, например, номер кабеля, название помещения, в которое он идёт, а также номера проводников.
Помните, что правильная прокладка кабеля — это основа надежной и функциональной системы умного дома, которая обеспечит комфорт и безопасность для жильцов.
Шаг 6. Установка оборудования
После того, как вы определились с устройствами, можно приступать к их покупке и установке.

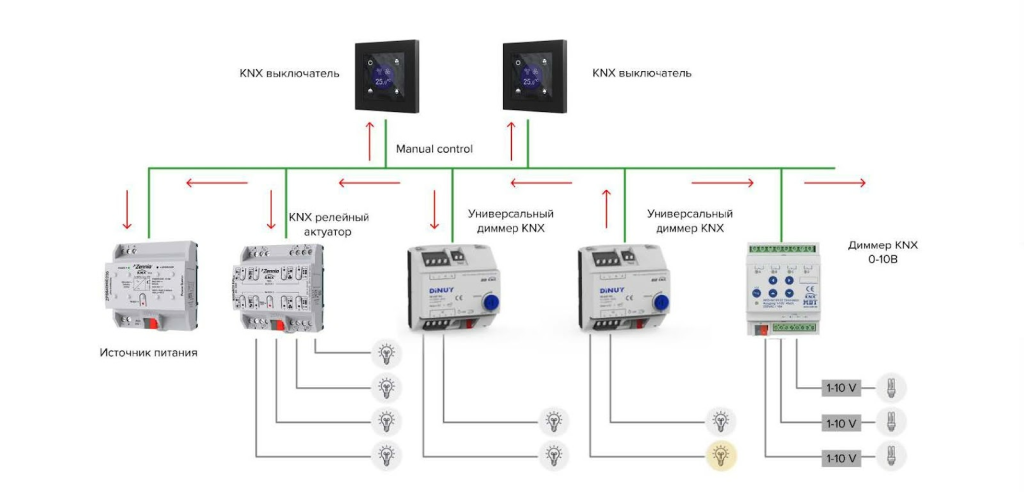

Что нужно чтобы сделать умный дом комфортным, если устанавливаемые устройства поддерживают разные протоколы? Если вы хотите интегрировать в систему управления кондиционеры, системы освещения или другие устройства, которые работают на протоколах, отличных от KNX, необходимо установить специальные модули - шлюзы интеграции. Такие шлюзы позволяют подключать устройства, использующие другие протоколы, к системе управления KNX и управлять ими из единого интерфейса.
При выборе устройств и модулей интеграции на этапе создания умного дома следует учитывать возможность их будущей замены или модернизации. Если производитель прекратит производство или поддержку устройства, необходимо быть готовым к замене на более новое устройство, или его аналог от другого производителя.
Таким образом, важно тщательно подходить к выбору устройств и модулей интеграции, чтобы обеспечить совместимость и возможность будущей замены.
Шаг 7. Как сделать умный дом: пуско-наладочные работы

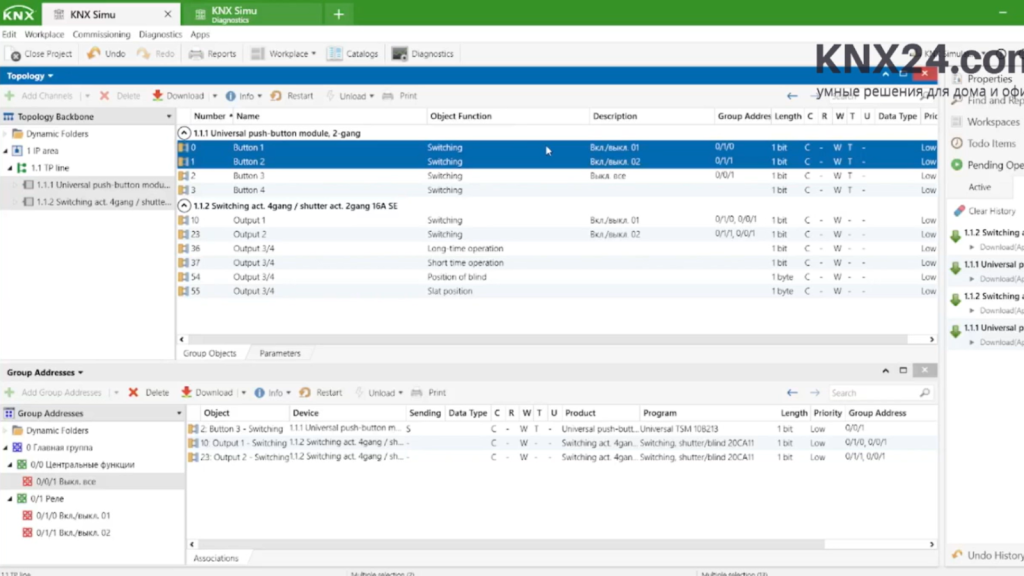

После установки всех устройств необходимо провести настройку их работы, а также осуществить их интеграцию в общую систему управления. В случае протокола KNX, программирование устройств выполняется сертифицированным интегратором удаленно или на месте установки через ПО ETS. Некоторые устройства, например, те, что монтируются в шкафу автоматизации, могут быть запрограммированы до установки шкафа на объекте. После настройки необходимо провести тестирование системы и убедиться в ее корректной работе.
Шаг 8. Тестирование и отладка
После завершения установки и настройки всех устройств в системе умного дома необходимо провести тестирование и отладку. Это позволит проверить все функции и убедиться в правильности и стабильности работы системы. Сделайте так, что настройки умного дома будут протестированы, а все функции - проверены. Тестирование может включать проверку каждого устройства по отдельности, а также их взаимодействие в рамках общей системы. Отладка может включать в себя настройку параметров устройств, проверку связи и исправление возможных ошибок программирования.
Шаг 9. Обучение пользователей
Один из финальных, но важных этапов создания системы умный дом после завершения настройки и тестирования системы, это обучение пользователей ее использованию. Не стоит забывать об этом. Обучение может проводиться как специалистами, которые занимались настройкой системы, так и с помощью документации. Обычно, система умный дом KNX интуитивно понятна в управлении, но важные моменты стоит всегда проговорить с заказчиком.
Шаг 10. Эксплуатация системы
После успешного тестирования и обучения пользователей, система умный дом может быть введена в эксплуатацию.
Итог
Что нужно чтобы сделать умный дом? Создание умного дома — это длительный процесс, который требует внимания и тщательного планирования. Но результат стоит того, ведь умный дом позволяет значительно упростить управление функциями здания (особенно, если их много), сделать его более комфортным и безопасным и снизить потребление ресурсов.
