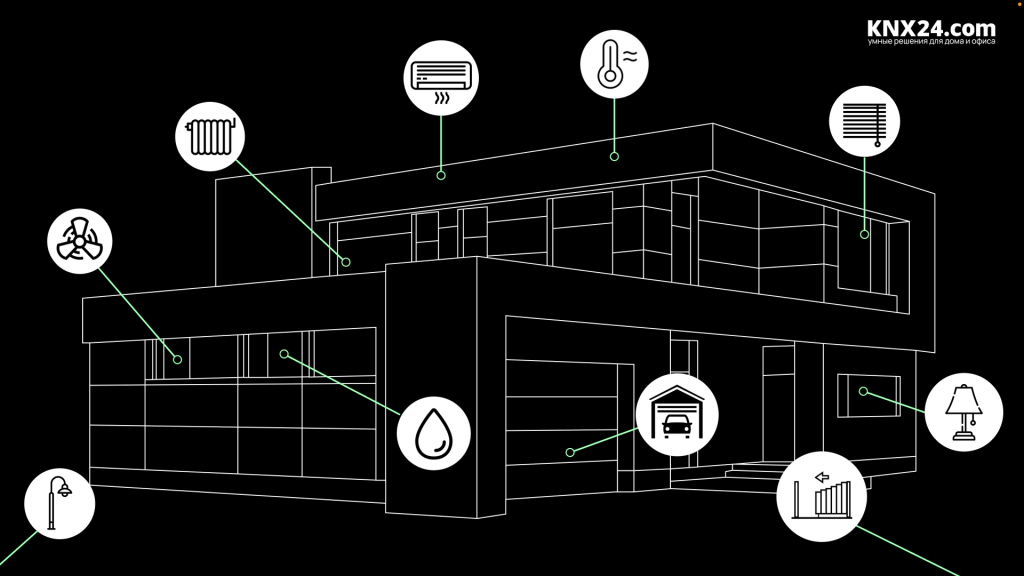

KNX — это международный стандарт автоматизации зданий, который обеспечивает децентрализованную архитектуру: устройства обмениваются данными напрямую по шине, без центрального контроллера. Это делает систему гибкой, масштабируемой и надежной.
В этой статье рассмотрим, какие компоненты необходимы для минимальной инсталляции KNX и как их правильно подключить.
Основные компоненты минимальной инсталляции KNX

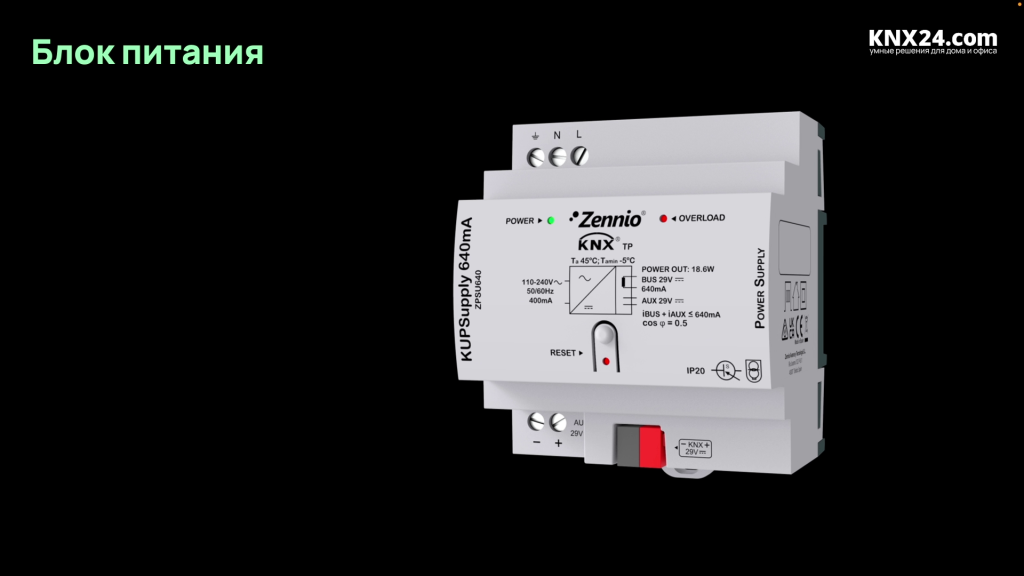

1. Блок питания KNX
Блок питания формирует стабилизированное напряжение 29 В для питания устройств KNX-шины. Минимально допустимое напряжение на шине — 21 В.
Особенности блока питания:
-
Встроенный дроссель для формирования сигнала
-
Светодиодные индикаторы состояния (перегрузка, короткое замыкание, превышение напряжения)
-
Дополнительный выход для питания второй линии или устройств, требующих дополнительного питания
Блоки питания различаются по нагрузочной способности: 160, 320, 640 мА. Наиболее популярны модели на 640 мА. Также существуют блоки на 960 и 1280 мА.
2. Исполнительные устройства (актуаторы)

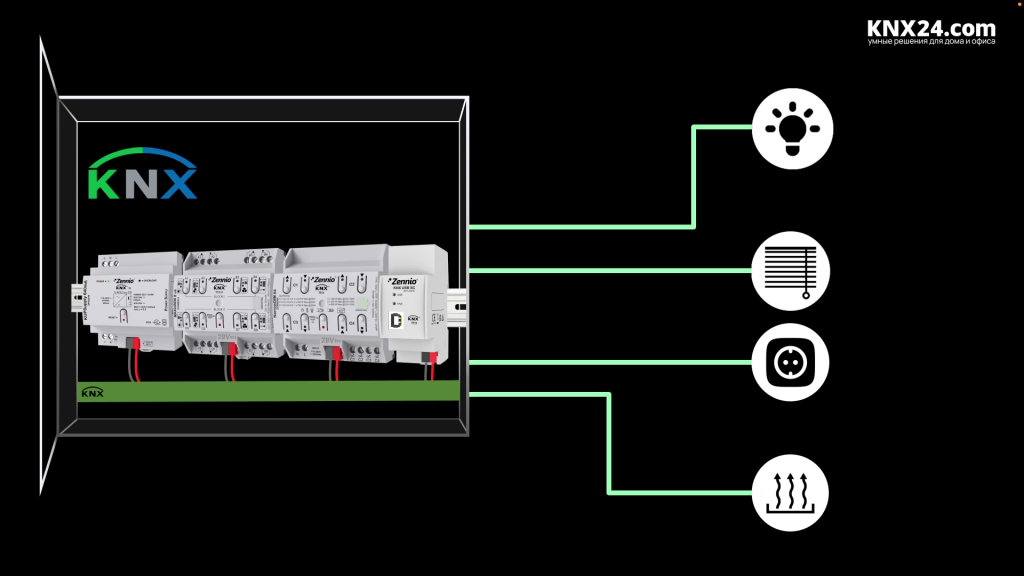

Актуаторы управляют различными нагрузками: освещением, жалюзи, климатическими устройствами.
-

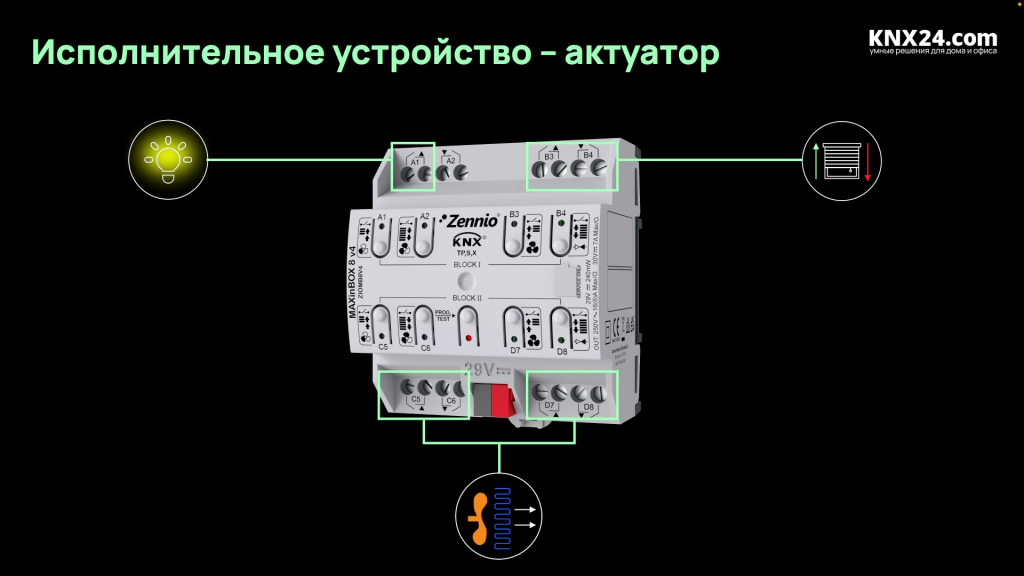

Релейные актуаторы: управляют включением/выключением освещения, приводами штор
-

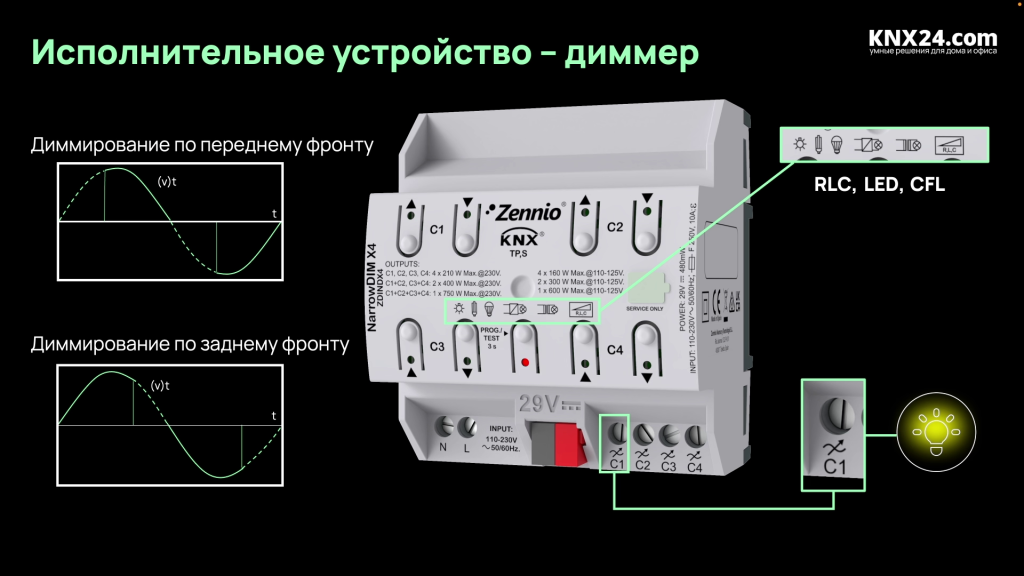

Диммеры: регулируют яркость освещения, поддерживают различные типы нагрузок (светодиодные, люминесцентные лампы, трансформаторы)
Универсальные диммеры работают с различными типами нагрузок и поддерживают диммирование как по заднему, так и по переднему фронту.

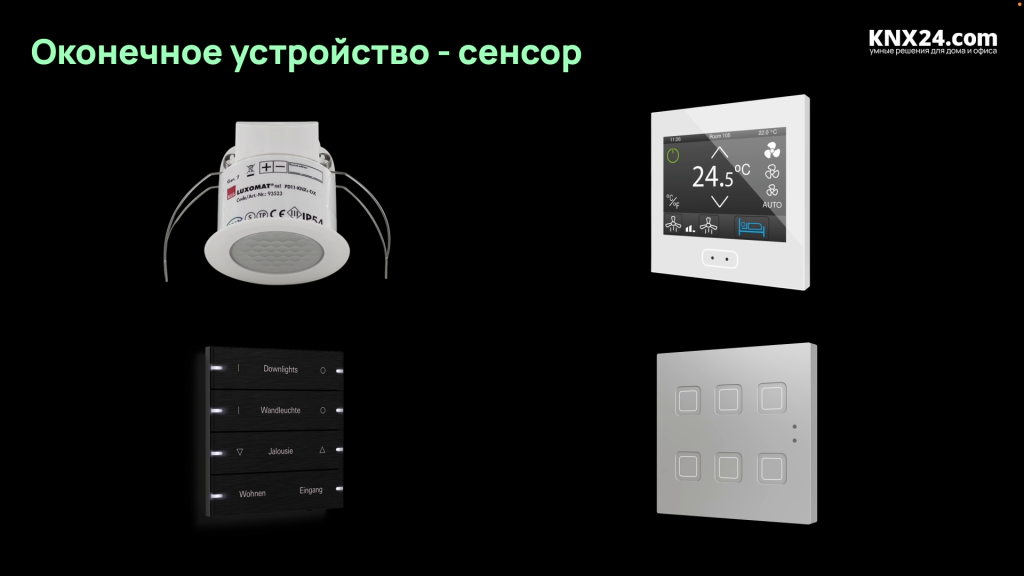

3. Сенсоры и интерфейсные устройства
Сенсоры служат интерфейсом для взаимодействия пользователя с системой.
-
Выключатели
-
Датчики движения
-
Сенсорные панели
Пример: KNX-выключатель Zennio с функцией распознавания коротких и длинных нажатий, активацией сценариев, светодиодной индикацией, встроенными датчиками температуры и освещённости.
4. Шлюз для подключения к ПК
Для настройки и диагностики системы KNX используется подключение к ПК через шлюз.
-

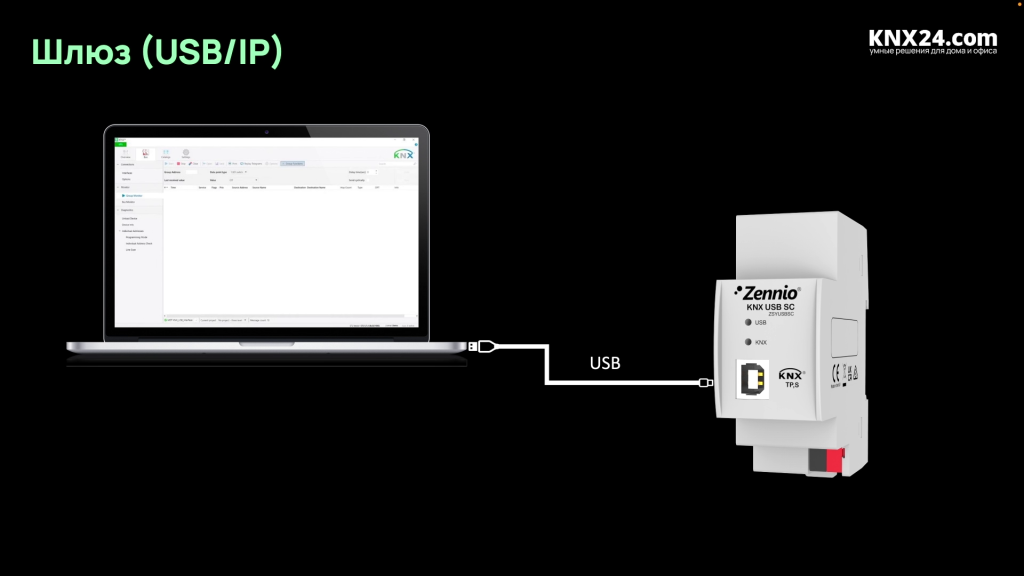

USB-шлюз: удобен для локального подключения, поддерживает одно соединение
-

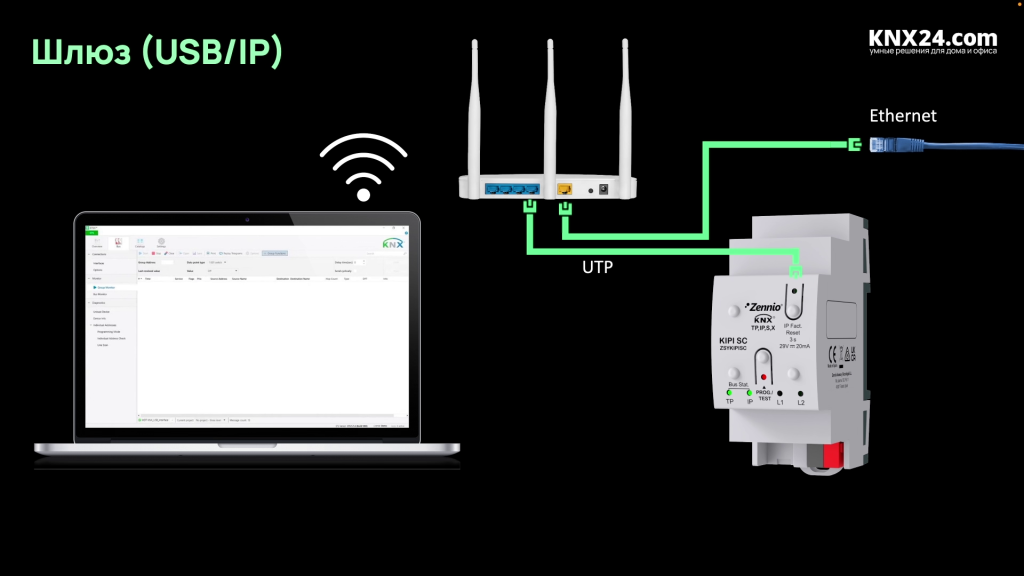

IP-шлюз: обеспечивает удалённую работу и обслуживает несколько соединений одновременно
Рекомендуется иметь USB-шлюз в запасе на случай проблем с сетью.
Подключение устройств KNX
Устройства KNX соединяются специализированным кабелем J-Y(St)Y 2x2x0,8 мм с сечением 0,5 мм².
-
Чёрный и красный провода: передают питание и данные
-
Белый и жёлтый провода: используются для дополнительного питания
Максимальная длина одного сегмента линии — 1000 м. Рекомендуется использовать сертифицированные кабели для обеспечения корректной работы системы. (ссылка на кабель из каталога)

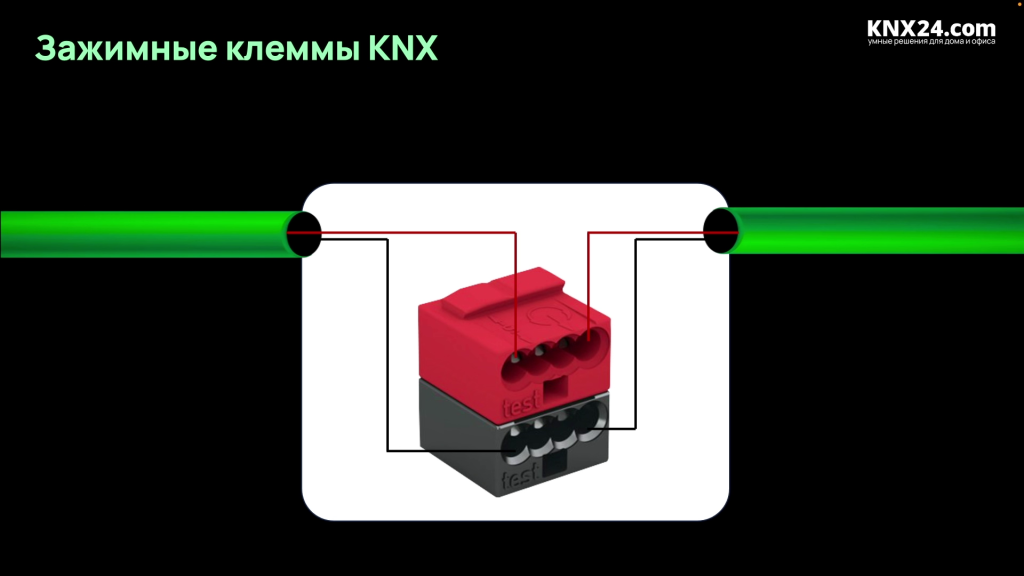

Подключение выполняется через специальные зажимные клеммы с черно-красной расцветкой, позволяющие подключить до 4-х шинных кабелей и отключать устройства от шины без нарушения соединения.
Настройка системы в ETS

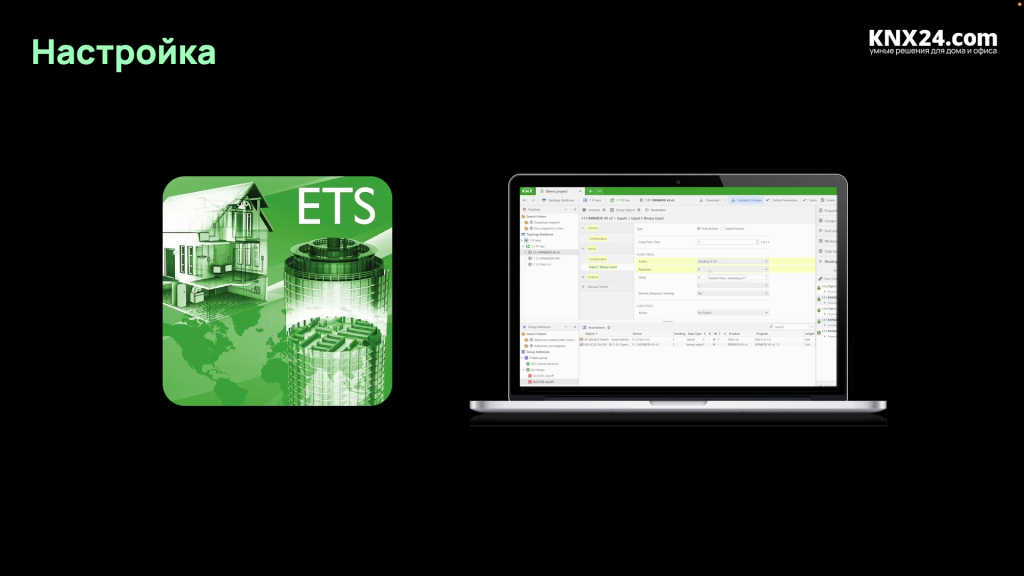

Настройка системы KNX осуществляется в программе ETS (Engineering Tool Software)
-
Задание параметров устройств
-
Настройка логики работы, команд, сценариев
-
Загрузка конфигурации в устройства
После загрузки конфигурации система начинает работать по заданным алгоритмам.
Заключение
Минимальная инсталляция KNX включает:
-
Блок питания
-
Исполнительные устройства
-
Сенсоры и интерфейсные устройства
-
Шлюз для подключения к ПК
Такой набор позволяет автоматизировать базовые системы умного дома: освещение, жалюзи, теплые полы.
