Интеграция KNX и VRV с помощью CoolMaster
В области автоматизации современных зданий интеграция различных систем играет ключевую роль для достижения максимальной эффективности и комфорта. Одной из важнейших интеграций является соединение систем кондиционирования с переменным объемом хладагента (VRV) с протоколом KNX. Эта интеграция становится особенно эффективной и удобной при использовании интерфейса CoolMaster. В этой статье мы рассмотрим, как происходит бесшовная интеграция KNX с системами кондиционирования VRV через CoolMaster, а также основные преимущества, технические особенности и практическое применение этой технологии.
Что такое KNX?
KNX — это стандартизированный протокол для автоматизации зданий, который позволяет различным системам и устройствам обмениваться данными через единую сеть. Этот протокол поддерживает широкий спектр приложений, включая освещение, системы отопления, вентиляции и кондиционирования (HVAC), системы безопасности и другие. KNX известен своей надежностью, гибкостью и масштабируемостью, что делает его идеальным выбором для умных зданий.
Что такое система кондиционирования VRV?
Системы с переменным объемом хладагента (VRV), также известные как системы с переменным потоком хладагента (VRF), — это современные системы кондиционирования, которые обеспечивают точное управление температурой и высокую энергоэффективность. Они широко используются в коммерческих зданиях, больших жилых домах и многозональных приложениях. Системы VRV могут одновременно нагревать и охлаждать разные зоны, предоставляя индивидуальный комфорт и снижая потребление энергии.

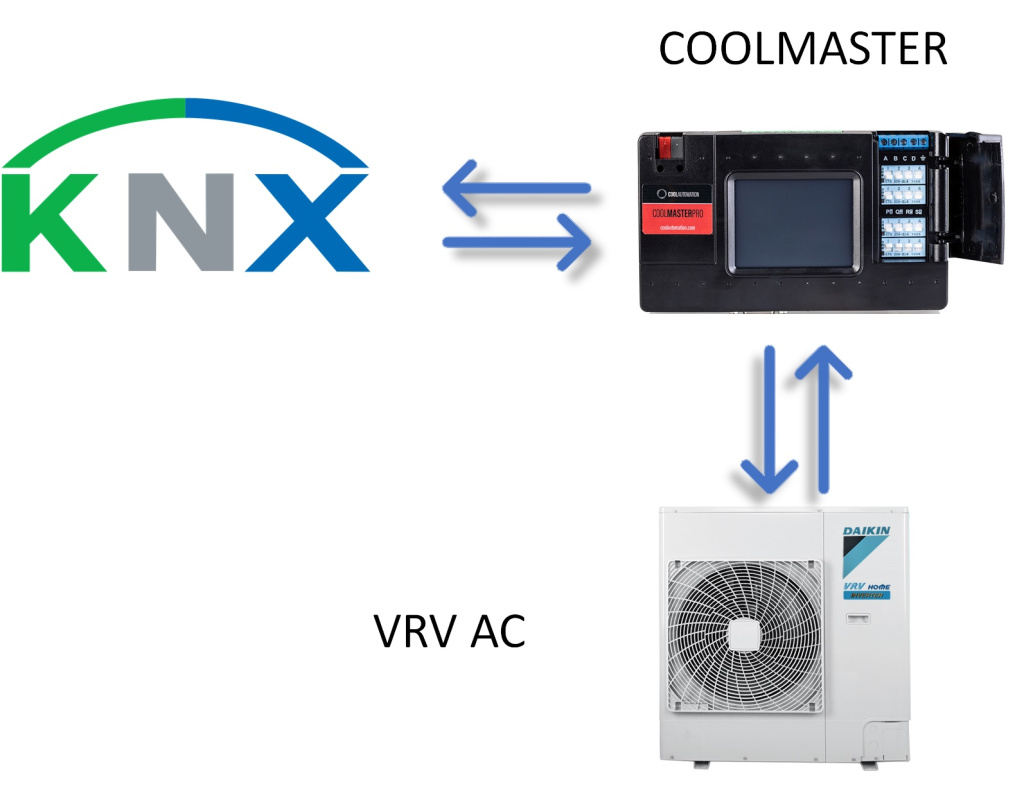

Роль CoolMaster
CoolMaster — это интерфейсное устройство, которое связывает системы кондиционирования VRV/VRF с протоколами автоматизации зданий, такими как KNX. Оно преобразует собственные протоколы связи VRV в стандартные сообщения KNX, что позволяет легко интегрировать и управлять этими системами. CoolMaster упрощает процесс подключения сложных HVAC-систем к KNX, обеспечивая их бесперебойную работу.

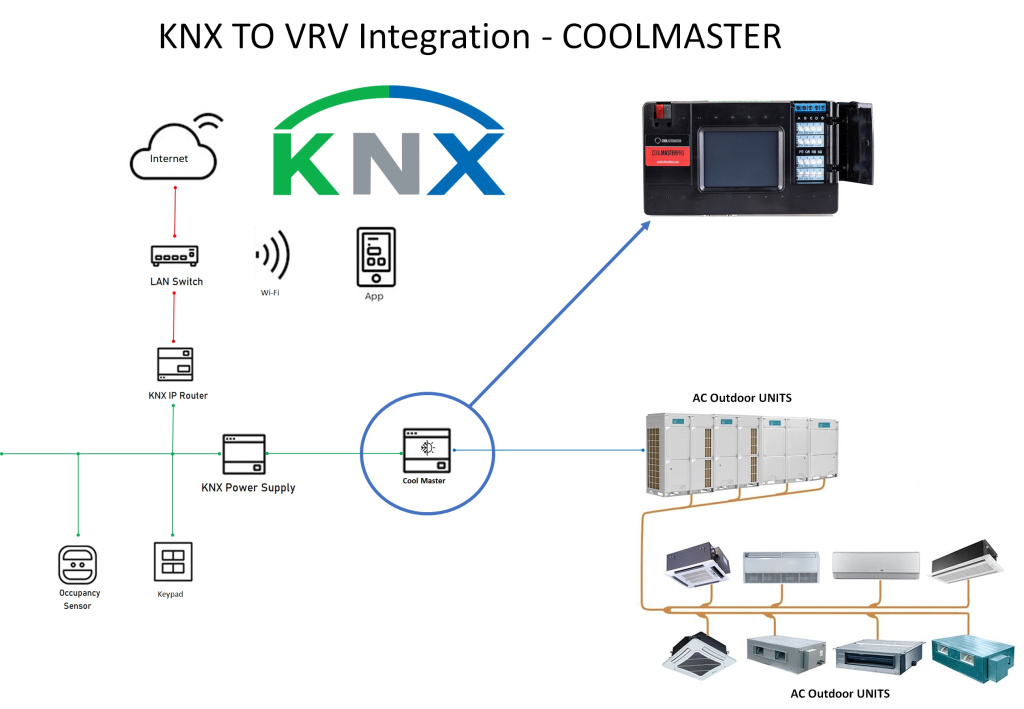

Схема подключения KNX и VRV через CoolMaster
Преимущества интеграции системы VRV с KNX
-
Единое управление
Интегрируя систему кондиционирования VRV с KNX через CoolMaster, пользователи могут контролировать все аспекты HVAC-системы через единую панель управления. Это значительно упрощает использование и гарантирует, что системы HVAC будут работать в гармонии с другими системами автоматизации здания. -
Повышенная энергоэффективность
Интеграция позволяет применять передовые стратегии управления энергопотреблением. Например, система KNX может автоматически регулировать настройки кондиционирования VRV в зависимости от присутствия людей в помещении, времени суток и внешних погодных условий, что приводит к значительным энергетическим сбережениям. -
Улучшенный комфорт
С помощью интеграции KNX пользователи могут создавать индивидуальные климатические зоны внутри здания. Каждая зона может иметь свои собственные параметры температуры и влажности, что гарантирует комфорт для всех жителей или сотрудников. -
Удаленный мониторинг и управление
CoolMaster позволяет удаленно управлять системой кондиционирования VRV через KNX. Пользователи могут настроить и изменять параметры HVAC с помощью смартфона, планшета или компьютера. Эта возможность особенно полезна для крупных коммерческих зданий и при управлении несколькими объектами.
Технический обзор
Компоненты системы
-
Система KNX: включает сенсоры, исполнительные механизмы, контроллеры и пользовательские интерфейсы. Система KNX служит основой для сети автоматизации зданий.
-
Система VRV: состоит из наружных и внутренних блоков, а также центрального контроллера, обеспечивая гибкость и эффективность управления климатом.
-
Интерфейс CoolMaster: служит промежуточным звеном между системой VRV и сетью KNX, обеспечивая seamless коммуникацию и управление.
Протоколы связи
CoolMaster поддерживает различные протоколы VRV/VRF от ведущих производителей, таких как Daikin, Mitsubishi, Toshiba, LG и других. Он переводит эти протоколы в сообщения KNX, обеспечивая совместимость и интеграцию.
Конфигурация и настройка
-
Подключение CoolMaster к системе VRV: Устройство CoolMaster подключается к центральному контроллеру системы VRV с использованием соответствующего интерфейса связи.
-
Пример: для систем Daikin CoolMaster подключается через клеммы F1/F2, которые являются стандартными портами связи для систем VRV Daikin.
-
-
Подключение CoolMaster к сети KNX: CoolMaster взаимодействует с сетью KNX через специальный модуль KNX.
-
Пример: интерфейсный модуль CoolMaster подключается через шину KNX TP (Twisted Pair), соблюдая стандарты связи KNX.
-
-
Конфигурация через ETS: С помощью программного обеспечения Engineering Tool Software (ETS) настраивается система KNX для распознавания и взаимодействия с устройством CoolMaster. Этот шаг включает настройку групповых адресов, параметров управления HVAC и интеграцию с другими устройствами KNX.
-
Пример: настройка групповых адресов для регулировки температуры, выбора режима (охлаждение/отопление), управления скоростью вентилятора и других функций.
-
Управление и автоматизация
После настройки система KNX может отправлять команды системе VRV через CoolMaster. Эти команды могут включать включение/выключение блоков, регулировку температуры, переключение между режимами отопления и охлаждения, и другие функции. Кроме того, система KNX может получать обновления о статусе и уведомления о неисправностях системы VRV, что позволяет оперативно проводить техническое обслуживание.
Применение
-
Жилые здания: В элитных домах и квартирах интеграция KNX с VRV через CoolMaster предоставляет непревзойденный комфорт и удобство. Владельцы могут управлять своей HVAC-системой наряду с освещением, жалюзи и системой безопасности, создавая умную домашнюю среду.
-
Коммерческие здания: Офисы, отели и торговые помещения значительно выигрывают от этой интеграции. Управляющие зданиями могут оптимизировать энергопотребление, повышать комфорт для жильцов и улучшать операции по обслуживанию, что приводит к снижению эксплуатационных затрат и повышению удовлетворенности арендаторов.
-
Образовательные и медицинские учреждения: Школы, университеты, больницы и клиники могут использовать интеграцию для создания здоровых и комфортных условий в помещениях. Возможность удаленного контроля и мониторинга помогает поддерживать оптимальные условия для учебы и оказания медицинских услуг.
Заключение
Интеграция KNX с системами кондиционирования VRV с помощью CoolMaster представляет собой мощное решение для автоматизации современных зданий. Эта интеграция повышает энергоэффективность, комфорт и контроль, делая её идеальным выбором для жилых, коммерческих и институциональных объектов. Понимание технических деталей и преимуществ позволяет управляющим зданиями и интеграторам реализовывать эффективные и бесперебойные системы управления HVAC, соответствующие требованиям умных зданий.
