KNX — это мировой стандарт автоматизации зданий. Будь то жилое, коммерческое или промышленное сооружение, автоматизация систем отопления, кондиционирования и освещения имеет важное значение для энергоэффективности, максимального удобства и безопасности пользователей. Протокол KNX позволяет всем компонентам взаимодействовать друг с другом, создавая динамическую систему управления зданием. Более 500 производителей, соответствующие стандарту KNX делают эту систему гибкой и многообразной.
Что такое блок питания

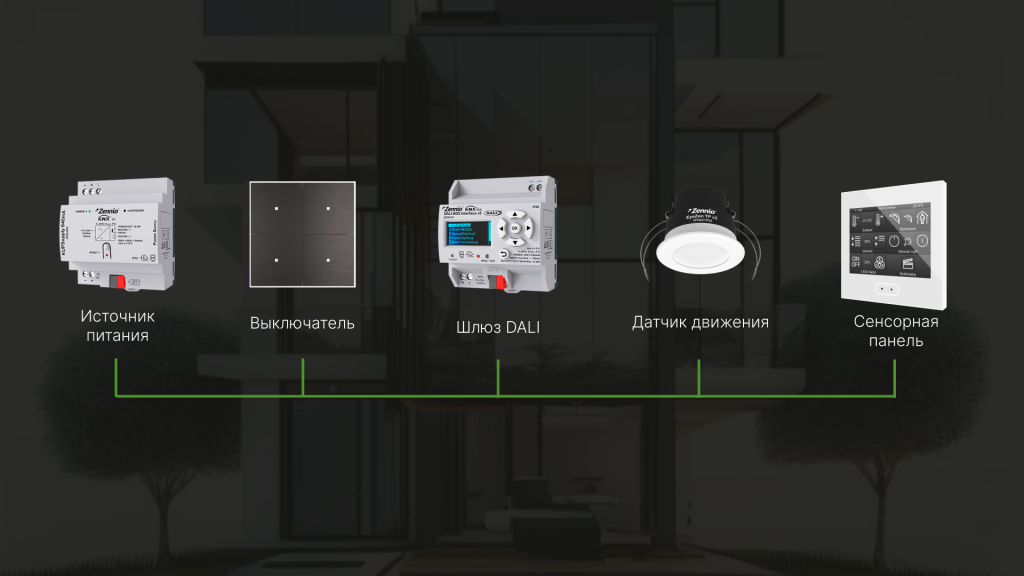

- ключевой элемент любой инсталляции, он обеспечивает электропитанием все устройства, подключенные к системе: щитовое оборудование (актуаторы, шлюзы), модули управления (выключатели, сенсорные панели), всевозможные датчики и прочие устройства.
Так как блок питания одно из самых важных устройств в шине KNX. Выбирая блок питания ни в коем случае нельзя экономить, нужно использовать только качественных и проверенных производителей. Существует несколько видов блоков питания KNX: стандартные, с функциями диагностики, с резервированием и бесперебойные.

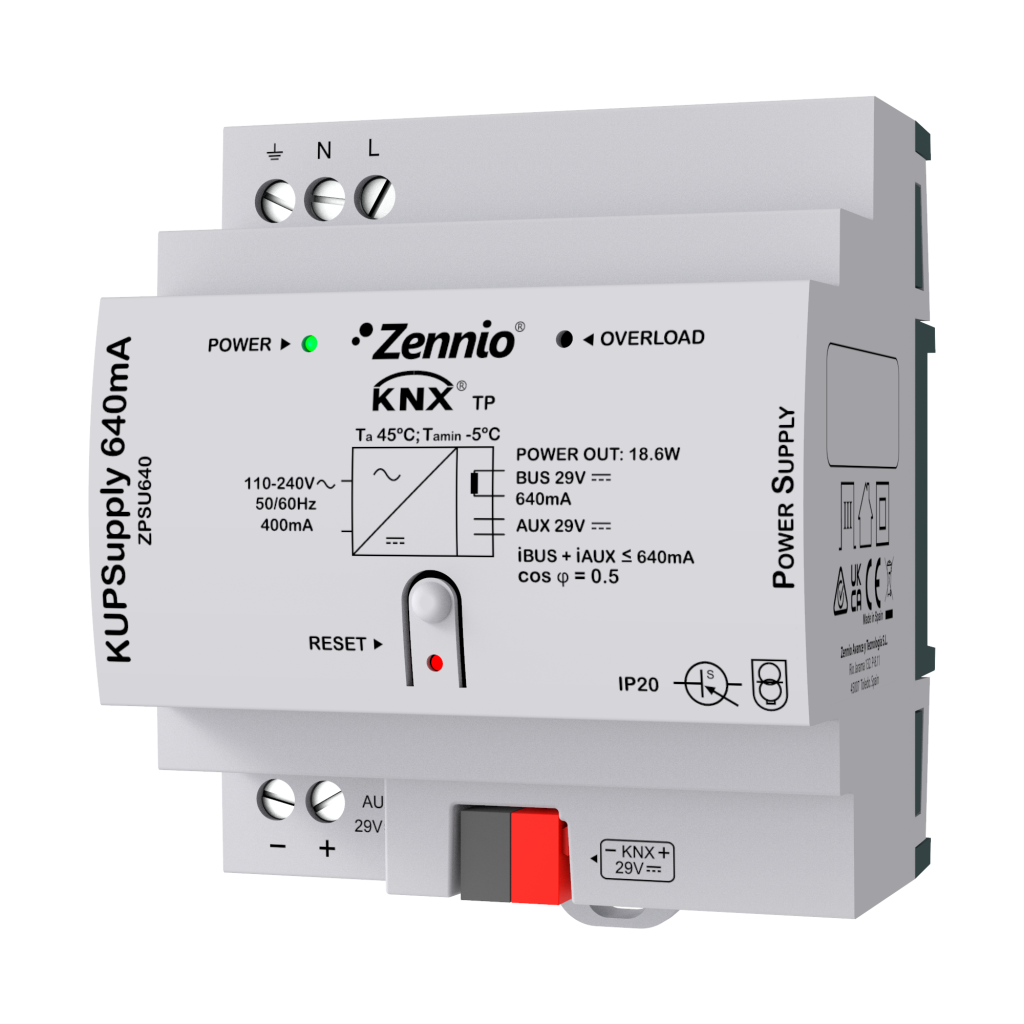

Стандартный блок питания KNX

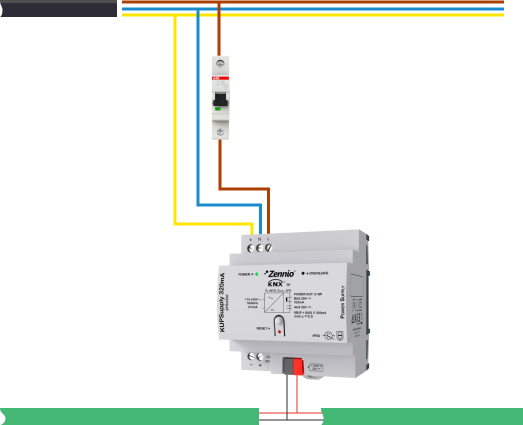

Подключается к электросети, используя соответствующие клеммы: для фазы (L), нуля (N) и, обязательно, для защитного заземления (⏚). Также есть клеммы питания шины KNX, которые выделены характерным черно-красным цветом. Именно данный выход и запитывает все шинные устройства. Но бывает и так, что оборудованию, помимо питания шины, требуется дополнительное питание. Для этого, большинство производителей добавляет на своём оборудовании дополнительный выход питания.
По номинальному значению нагрузки, блоки питания бывают:
- 160мА
- 320
- 640
- 960
- и даже на 1280мА
Каждое устройство, подключенное в систему потребляет определённое количество мА. Поэтому, перед тем, как использовать блок питания, необходимо просчитать общее потребление всего подключаемого к нему оборудования.

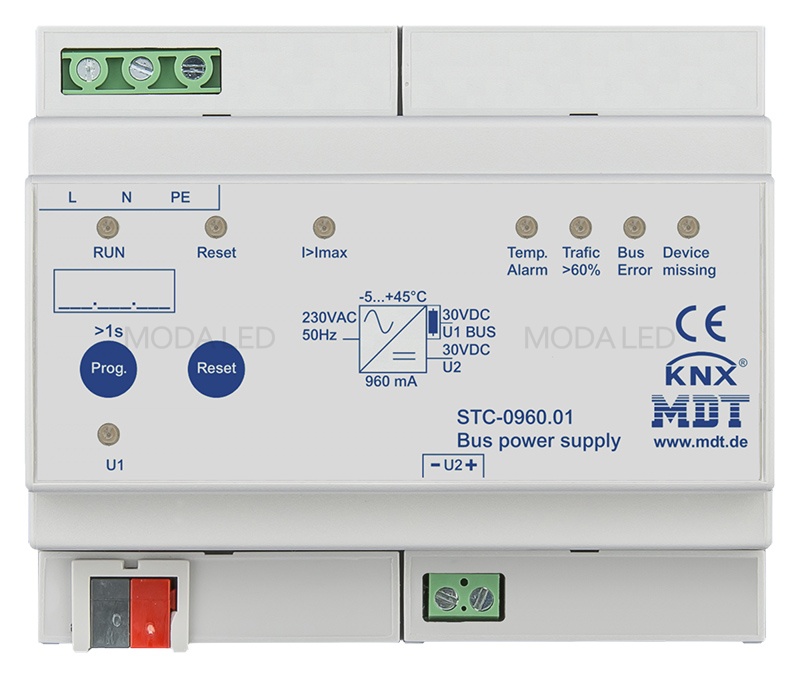

Не забывайте, что должен оставаться некоторый резерв…, то есть не стоит планировать нагрузку блока питания до предельных значений, лучше оставлять примерно 20% запаса. Например,к источнику питания на 640мА подключить суммарную нагрузку, составляющую 500мА. Это делается на случай, если в процессе реализации системы потребуется непредвиденное добавление еще нескольких шинных устройствБлоки питания с диагностикой
Диагностика подразумевает передачу данных по шине для того, чтобы пользователь мог отслеживать состояние системы и подключенных устройств. К примеру, мониторить значения нагрузки и напряжения на шине. Оповещать о перегреве блока питания или передавать статус работоспособности конкретных подключенных устройств.
У блоков питания с диагностикой может присутствовать:
- Индикация перегрева
- Уровень загруженности трафика на шине KNX (например больше 60%)
- Индикатор ошибки на шине (а также он может срабатывать при коллизии)
- И так называемый индикатор потери устройства (в случае, если устройство перестаёт отвечать, при опросе).

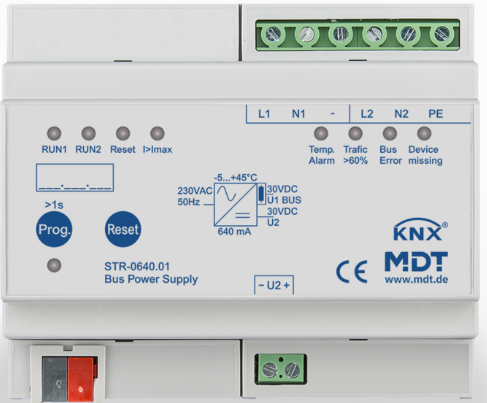

Теперь о блоках питания с резервированием
Такой тип встречается только у производителя MDT Они предназначены для обеспечения бесперебойного питания системы KNX и суть их устройства заключается в использовании двух отдельных источников питания внутри устройства,Блок автоматически переключает выход питания KNX на тот внутренний источник, который получает питание. Приведу пример:, один из входов этого источника может быть подключен к основной электросети, а второй к бесперебойному питанию. При отключении основного питания, происходит автоматическое переключение на второй ввод. По этому событию мы можем формировать необходимые управляющие сигналы в систему для отключения излишних мощных электропотребителей.

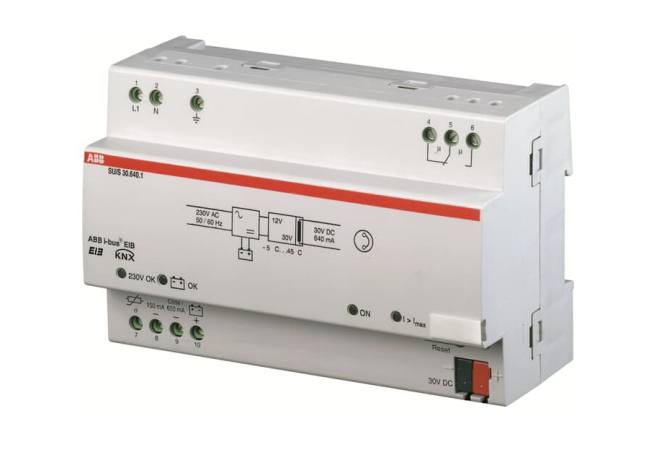

Бесперебойные блоки питания
Они подразумевают подключение аккумуляторных батарей, для поддержания работы системы, в случае отключения основной электросети. Для этого есть соответствующие клеммы и к ним мы можем подключить до 2-х аккумуляторов с одинаковой емкостью.
Мы рекомендуем подключать по одному аккумулятору, к примеру, емкостью 7 Ач. Он сможет обеспечивать питание примерно в течение 3 часов, учитывая различные факторы, влияющие на аккумуляторные батареи,, занимает немного места и может быть установлен в щите. А также, легко заменяем в случае неисправности.
Аккумуляторы бывают различной емкости и типа, поэтому не забывайте смотреть в техническую документацию, для выбора наиболее подходящего.
Итак, сегодня мы рассмотрели всевозможные виды блоков питания KNX и какие задачи решает каждый из них.
Подбирайте Блоки питания правильно и Ваша система прослужит долгое время без всяких проблем.
