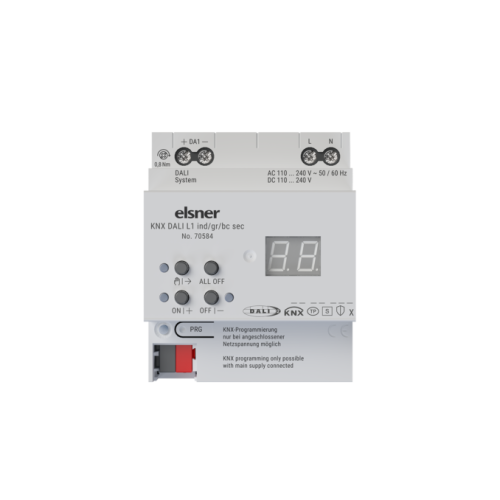

Elsner 70584 Шлюз KNX DALI L1 1×64, настраиваемое управление белым/RGB

KNX L1 и L2 ind/gr/bc sec образуют интерфейс между установкой KNX и цифровой системой освещения DALI (Digital Addressable Lighting Interface). В зависимости от варианта устройства шлюз позволяет переключать и регулировать яркость управляющего устройства DALI либо в одной системе DALI (управляющее устройство L1, 1×64), либо в двух отдельных системах DALI (управляющее устройство L2, 2×64).

Благодаря 6 различным типам адресации возможно групповое и индивидуальное управление освещением DALI с помощью телеграмм KNX. Это позволяет интегрировать управление освещением, связанным с помещениями, например, офисов с открытой планировкой, многоцелевых помещений, производственных цехов, учебных и лекционных залов или витрин в систему управления зданием KNX более высокого уровня.
Централизованное управление всеми подключенными компонентами DALI возможно в качестве опции (трансляция). Это устраняет необходимость в вводе в эксплуатацию DALI, позволяя быстро и легко вводить в эксплуатацию системы освещения с низкими функциональными требованиями.
Для поддержки несовместимых с DALI рабочих устройств шлюз имеет режим совместимости и ограничитель скорости передачи телеграмм DALI.

Регулировка цветовой температуры (устройство DALI типа 8 - TW)

Интерфейс KNX DALI поддерживает управление рабочими устройствами DALI типа устройства «Tunable White». Это позволяет управлять цветовой температурой светильника с помощью относительного или абсолютного диммирования, а также с помощью сцен.
Кроме того, для биодинамического освещения (HCL: Human Centric Lighting) может быть реализована кривая дневной цветовой температуры. Управление цветовой температурой осуществляется для каждой группы и каждого отдельного устройства через отдельные объекты связи независимо от управления яркостью и может использоваться поканально в качестве альтернативы управлению цветом.

Управление цветом (устройство DALI типа 8 — управление цветом RGBW)

Интерфейс KNX DALI может использоваться для управления цветом освещения при использовании устройств управления DALI типа «Colour Control». Шлюз обеспечивает гибкое управление цветом в цветовых пространствах «RGB», «RGBW», «HSV» или «HSVW». Управление цветом может быть интегрировано в сцены.
Кроме того, для цветовых настроений может быть реализован цветовой градиент, зависящий от времени суток и дня недели (CTM: Color Transition Mode). Автоматическое цветовое колесо и циклы яркости завершают управление цветом.

Сцены

Светильники или группы светильников могут быть объединены в до 16 сцен, что позволяет вызывать предварительно запрограммированные статические сцены освещения (яркость, цветовая температура, цвет). Значения сцен можно переключать, настраивать и сохранять во время работы устройства, что позволяет пользователю заменять настройки ETS.

Планирование проекта ETS и приложение для конфигурации устройств (DCA)

Ввод в эксплуатацию DALI и испытания DALI выполняются с помощью приложения Device Configuration App, которое полностью интегрировано в ETS и дополняет стандартный диалог параметров. Рабочие устройства DALI идентифицируются, адресуются и назначаются в знакомой среде ETS. Короткие адреса DALI назначаются в конфигурации параметров отдельных устройств и, следовательно, могут быть настроены. Имена групп и устройств также используются для четкой идентификации рабочих устройств DALI. Если уникальные идентификаторы передаются в визуализацию здания KNX (например, панели управления), компоненты освещения можно легко идентифицировать, в том числе для диагностики неисправностей.

Функции ввода в эксплуатацию/технического обслуживания

Используя элементы управления (4 кнопки) на передней панели устройства, группы освещения DALI или отдельные устройства систем DALI можно включать и выключать или регулировать яркость вручную, даже без напряжения на шине или в незапрограммированном состоянии. Это позволяет быстро проверить функциональность подключенных нагрузок. Интерфейс KNX-DALI также может проверять комплектность рабочих устройств, интегрированных в систему DALI. Это означает, например, что можно распознать замену неисправного балласта на новый, что значительно упрощает ремонт системы DALI.
