Ethernet — это стандарт связи, который был разработан в начале 80-х годов для подключения компьютеров и других устройств в локальной среде, такой как дом или здание. Эта локальная среда называется LAN - Local Area Network (или просто локальная сеть), она соединяет несколько устройств, чтобы они могли создавать, хранить и обмениваться информацией друг с другом. Ethernet — это проводная система, которая начиналась с коаксиального кабеля и успешно перешла на витую пару и оптоволокно.

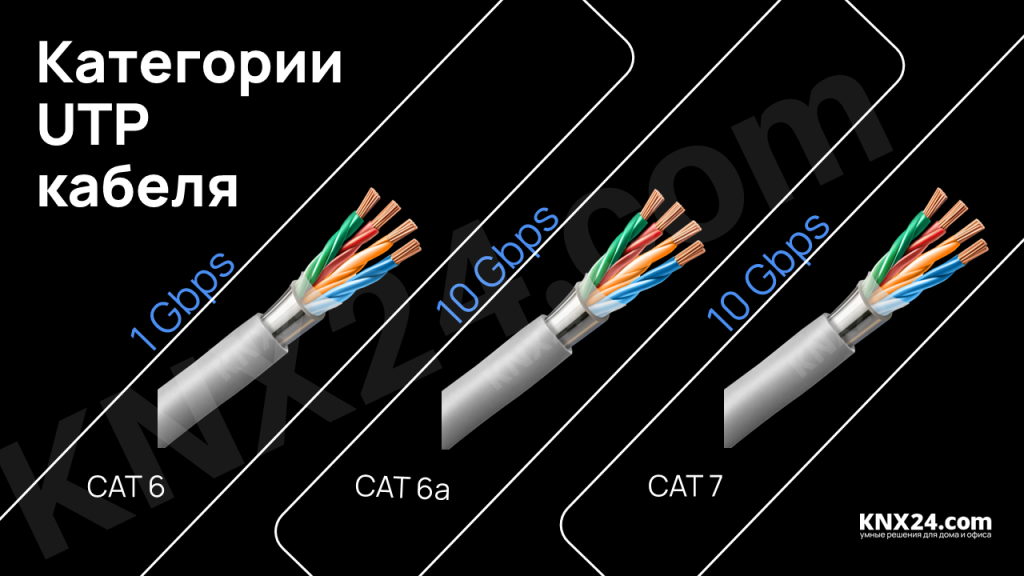

Категории UTP кабеля

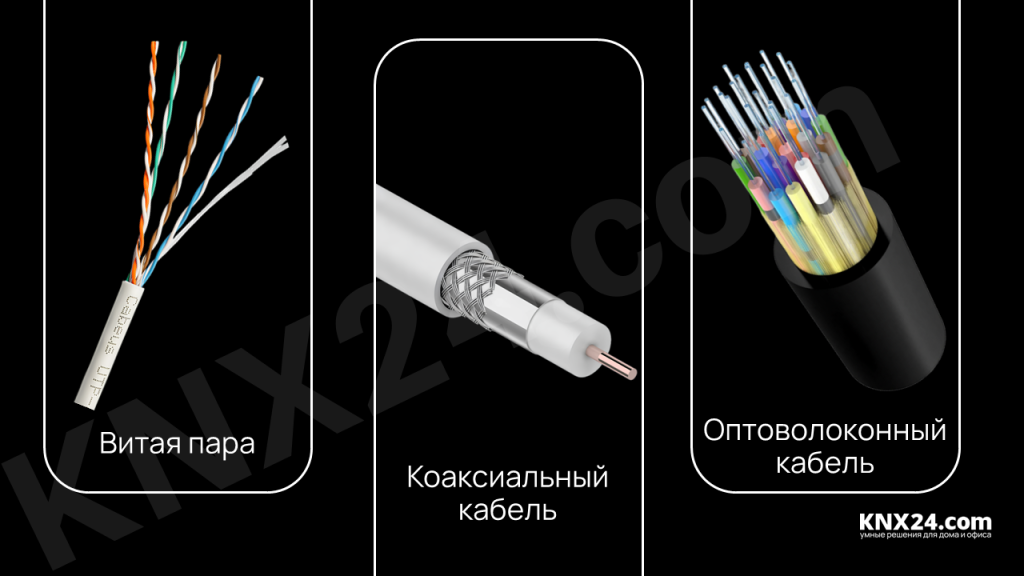

Давайте рассмотрим подробнее кабели Ethernet. Как уже упоминалось, кабели Ethernet бывают коаксиальными, которые не очень распространены, за исключением старых инсталляций, витая пара и оптоволокно.
Самый распространенный кабель — витая пара, она имеет несколько категорий:
-
Cat 6 со скоростью до 1 Гбит/с
-
Cat6a / Cat7 со скоростью до 10 Гбит/с.
Кабели категорий 5 и 5e все еще используются в некоторых инсталляциях, но они поддерживают более низкие скорости от 10 Мбит/с до 100 Мбит/с и встречаются редко.
Виды кабеля UTP
Помимо категорий, витую пару различают по конструкции. Выделяют следующие разновидности кабеля:
UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
FTP – экранированная витая пара (экран из фольги).
STP – в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
U/STP – аналог STP, но без внешней брони.
SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.
Различия в характеристиках кабелей связаны не только с их конструкцией, но и с материалами, из которых они изготовлены. Например, медные жилы обладают лучшей проводимостью по сравнению с алюминиевыми, покрытыми медью. Однако медь значительно дороже алюминия.

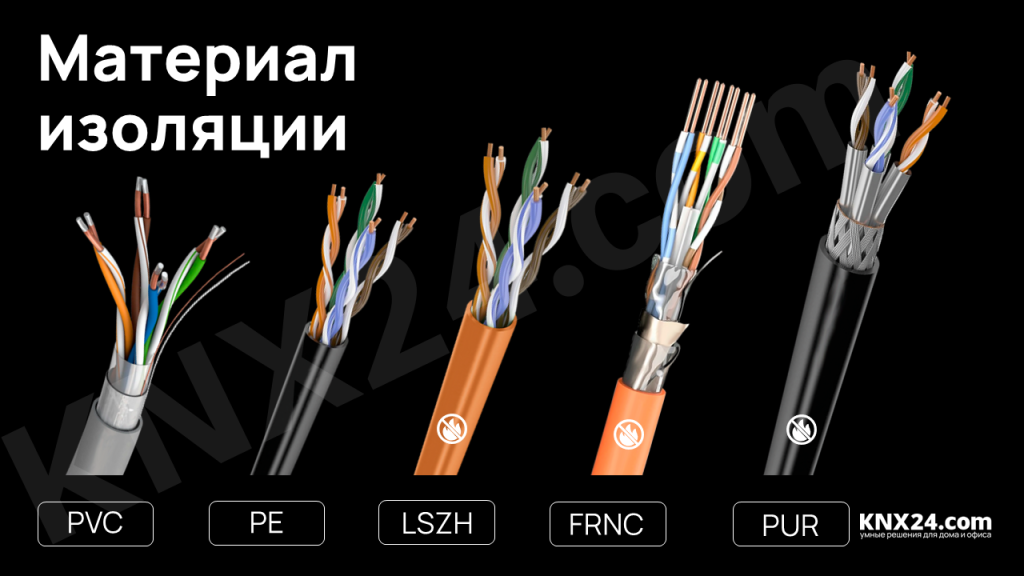

Также стоит учитывать материалы оболочек. Приведем основные:
1. Поливинилхлорид (PVC)
Наиболее распространённая оболочка, обычно окрашенная в серый цвет. Используется для прокладки кабелей внутри помещений. Подвержен горению, слабая устойчивость к высоким и низким температурам.
2. Полиэтилен (PE)
Оболочка, применяемая для наружной прокладки кабелей. Устойчива к внешним условиям. Хорошо переносит перепады температур и не боится влажности. Иногда оснащается несущим тросом для натяжения между опорами.
3. Безгалогенный компаунд (LSZH)
Используется для прокладки кабелей в помещениях, где предъявляются строгие требования по пожарной безопасности (административные здания, крупные коммерческие объекты). Не воспламеняется, не выделяет вредных веществ, долговечен и безопасен.
4. Огнеупорная оболочка (FRNC)
Оболочка, которая устойчива к огню и коррозии. Обеспечивает защиту от возгорания и коррозии, подходит для специальных применений и помещений с повышенной степенью опасности.
5. Полиуретан (PUR)
Оболочка, устойчивая к воздействию масел и многократному изгибу, используется в робототехнике и других областях с высокими требованиями к гибкости и износостойкости. Превосходная устойчивость к химическим веществам и механическим нагрузкам.

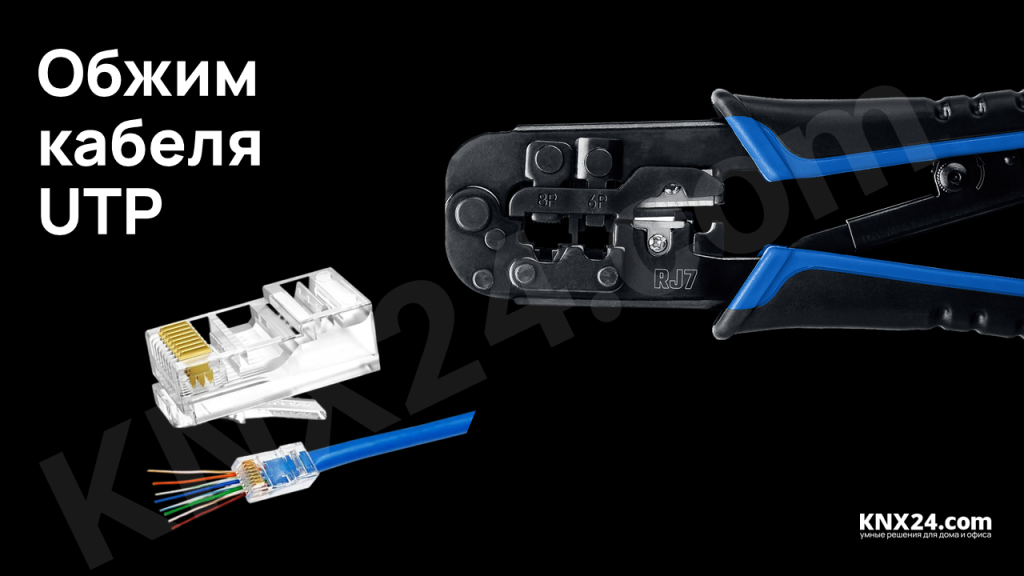

Монтаж кабеля UTP
Основные преимущества медного кабеля перед оптическим – это низкая стоимость и простота установки. Для завершения кабеля требуется лишь инструмент для обжима витой пары (кримпер) и коннектор типа RJ45. Монтажник может выполнять работу без специального оборудования и подготовки. Прокладка медного кабеля внутри помещений не требует дополнительных защитных элементов, таких как чехлы или гофротрубы, необходимых для оптических патч-кордов. При загрязнении разъема его легко очистить или заменить на новый.
Подключение витой пары к розетке
Расшивка кабеля на сетевую розетку упрощается благодаря схеме размещения проводников, нанесенной на панель контактов розетки. Важно не допустить ошибок при подключении. Для монтажа розеток рекомендуется использовать инструмент для заделки витой пары, например, расшивочный нож-эскрактор. Однако некоторые современные розетки позволяют обойтись без него – достаточно распределить проводники и закрыть крышку розетки, которая зафиксирует соединения.

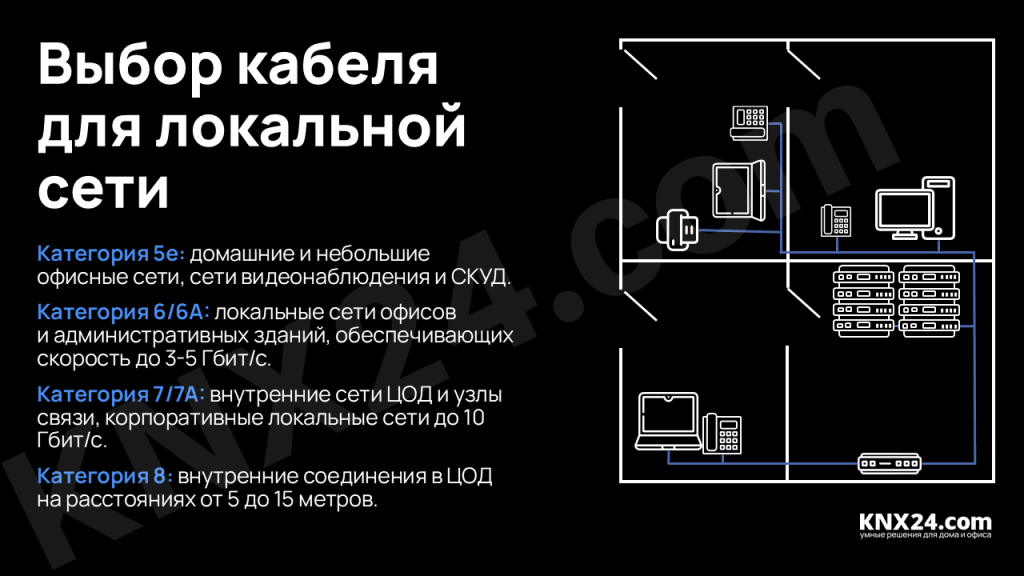

Выбор кабеля для локальной сети
Основные критерии выбора витой пары:
- Категория 5e: Для домашних и небольших офисных сетей, сетей видеонаблюдения и СКУД. Использование Cat 5e для гигабитных сетей нежелательно, так как требуются высококачественные кабели.
- Категория 6/6A: Для локальных сетей офисов и административных зданий, обеспечивающих скорость до 3-5 Гбит/с.
- Категория 7/7A: Для внутренних сетей ЦОД и узлов связи, а также для агрегации корпоративных локальных сетей с пропускной способностью до 10 Гбит/с. Эффективно на участках до 50 метров.
- Категория 8: Для внутренних соединений в ЦОД на расстояниях от 5 до 15 метров. Для более коротких расстояний выгоднее использовать direct-attach кабели (SFP-модули, соединенные кабелем).
Стоимость и ремонт
Рекомендации для офисного Wi-Fi
Заключение
Оптоволоконный кабель, напротив, использует стеклянные или пластиковые волокна для передачи данных с помощью световых импульсов, что позволяет Ethernet передавать данные на большие расстояния с более высокой скоростью. Оптоволоконные кабели имеют различные типы разъемов, такие как SFP (Small Form Pluggable) и SC (Subscriber Connector, также известный как Square Connector или Standard Connector), которые подбираются в зависимости от потребностей приложения.
Для интеграции оптоволокна в Ethernet-сеть, использующую витую пару, необходимо использовать конвертер Ethernet в оптоволокно. Это позволяет воспользоваться преимуществами высокой скорости передачи данных и увеличить расстояние, на которое может распространяться сеть Ethernet.
Медный кабель витая пара продолжает оставаться основным способом подключения устройств к сети передачи данных. Этот метод прост, экономичен и надежен. Хотя витая пара уступает оптическим линиям по пропускной способности и беспроводным соединениям по удобству, она по-прежнему выигрывает по совокупности факторов, включая стоимость.
