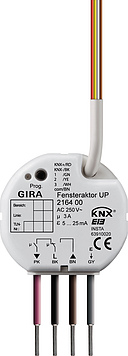

Gira 216400 Устройство управления системой отопления/жалюзи Instabus KNX/EIB, скрытого монтажа

Произвольное назначение входам функций переключения, регулировки света, жалюзи и датчика значения.
Объект блокировки для блокирования отдельных входов.
Возможность отдельного параметрирования реакции каждого входа в случае восстановления напряжения шины.
Ограничение количества телеграмм.
Функция переключения: для каждого входа имеется два независимых объекта переключения, которые могут активироваться отдельно, команда при восходящем и нисходящем фронте может устанавливаться независимо (ВКЛ., ВЫКЛ., ПЕРЕКЛ., отсутствие реакции).
Функция регулировки света: управление с помощью одной и двух поверхностей, возможность настройки времени между регулировкой света и переключением и величины шага регулировки света, возможность повтора телеграммы и отправки телеграммы СТОП.
Функция жалюзи: возможность настройки команды при восходящем фронте (без функции, ВВЕРХ, ВНИЗ, ПЕРЕКЛ), возможность параметрирования концепции управления (ШАГ – ДВИЖЕНИЕ – ШАГ или ДВИЖЕНИЕ – ШАГ), возможность настройки времени между кратковременным и долговременным режимом работы, возможность настройки времени перемещения пластин.
Функция датчика значения и дополнительного устройства световой сцены: возможность параметрирования фронта (кнопочный выключатель в качестве замыкающего контакта, кнопочный выключатель в качестве размыкающего контакта, выключатель) и значения фронта, возможность изменения значения для датчика значения в случае кнопочного выключателя путем длительного нажатия кнопки, возможно дополнительное устройство световой сцены с функцией сохранения, в том числе сохранение сцены без предварительного вызова.
Комбинированное исполнительное устройство жалюзи и отопления представляет собой комбинацию из исполнительного устройства жалюзи и исполнительного устройства отопления и оснащено тремя бинарными входами, позволяющими в состоянии поставки управлять подключенными жалюзи, рольставнями, маркизами или вентиляционными заслонками.
Возможность параметрирования режима работы: жалюзи, рольставни, маркизы или вентиляционные заслонки.
Отдельно параметрируемое время перемещения занавеси с увеличением времени перемещения в крайнее верхнее положение.
Квитирование положения занавеси или положения пластин. Активные или пассивные (считываемый объект) циклические функции квитирования.
Назначение максимум пяти различных функций безопасности (три сигнала тревоги для ветра, один сигнал тревоги для дождя, один сигнал тревоги для мороза), на выбор с циклическим контролем.
Возможность активации функция защиты от солнца с жесткими и переменными положениями занавеси или пластин.
Интеграция в сложные системы управления затенением, на выбор с автоматикой отопления/охлаждения и функцией присутствия.
Возможность настройки реакции в случае исчезновения и восстановления напряжения шины.
Можно замедлить квитирование после восстановления напряжения шины.
Возможность реализации функции принудительного положения для каждого выхода жалюзи.
Возможно использование в сценах, возможность параметрирования макс. восьми внутренних сцен на каждый канал.
Функция сохранения световых сцен.
Выход, активируемый управляющей величиной (1 бит или 1 байт).
Лодтверждение состояния (1 бит или 1 байт) автоматически или по запросу чтения.
Возможность параметрирования активации клапана (открыт/закрыт в обесточенном состоянии).
Возможность выбора летнего или зимнего режима с помощью объекта.
Циклический контроль управляющей величины: если телеграмма с управляющей величиной не приходит в течение времени контроля, то выход переходит в аварийный режим и посылается сообщение тревоги.
Каждый выход может быть заблокирован в принудительном положении, для летнего и зимнего режима возможны различные значения.
Возможность отдельного параметрирования реакции каждого выхода в случае восстановления и исчезновения напряжения шины.
Возможность настройки сообщения о перегрузке или коротком замыкании с помощью объекта.
Управление сервоприводами в режиме переключения или ШИМ.
Функция защиты от заклинившего клапана.

Для монтажа в приборную коробку (рекомендуется коробка для электроники фирмы Kaiser). Скрытый монтаж, арт. № Kaiser: 1068-02, полая стена, арт. № Kaiser: 9062-94, не содержит галогенов, арт. № Kaiser: 9062-74.
Подключение выходов осуществляется с помощью гибкого провода длиной прим. 20 см.
Подключение двоичных входов и шины KNX осуществляется с помощью 6-жильного соединительного провода длиной примерно 30 см, который может быть удлинен макс. до 5 м.
Допуск VDE в соответствии с EN 60669-1, EN 60669-2-1.


Температура окружающего воздуха:от -5°C до +45°C

Среда KNX:TP1-64 начиная с индекса I02 TP1-256)

Номинальное напряжение:AC 230/240 В, 50/60 Гц

Выход жалюзи
Ток переключения:3 A/AC 1
Двигатели AC 230 В:600 ВА

Выход отопления
Коммутирующий контакт:Triac
Ток переключения:от 5 до 25 мA
Число приводов для каждого выхода:макс. 2

Число входов:3 беспотенциальных
