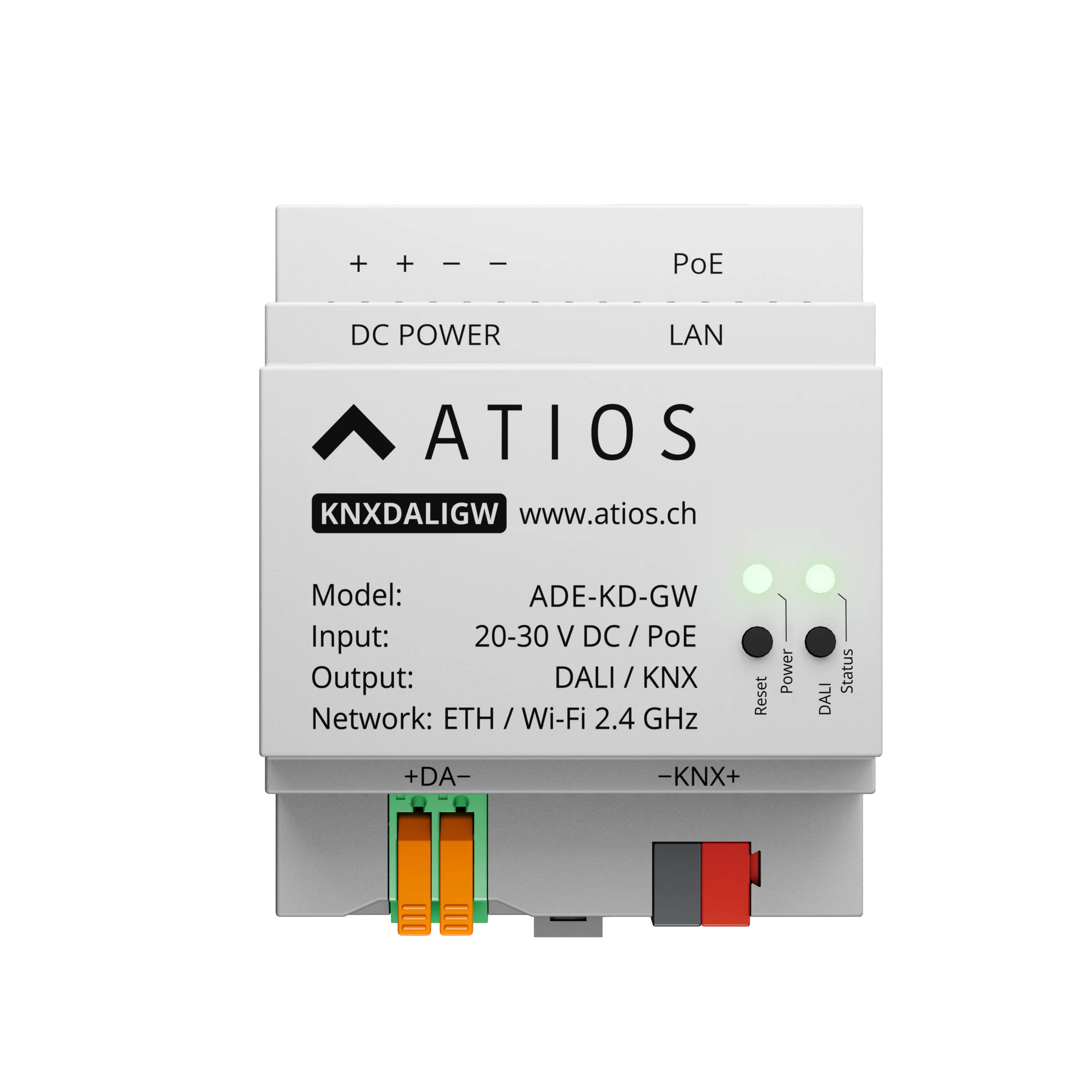

Atios ADE-KD-GW Шлюз KNX-DALI-2
ADE-KD-GW
Основные характеристики
- Сертификация: DALI-2.
- Безопасность: поддержка KNX Secure.
- Количество устройств: до 64 адресов DALI и 16 групп.
- Управление цветом: DT8, включая регулируемый белый и RGB/HSV.
- Питание шины DALI: встроенный блок питания 250 мА.
- Ввод в эксплуатацию: настройка и адресация DALI через веб-интерфейс.
- Питание устройства: PoE 802.3af через Ethernet или 20–30 В постоянного тока.
Необходимое оборудование
- Шлюз Atios KNX-DALI.
- ETS для программирования KNX.
- Светильники DALI, подключённые к шине DALI.
- Сетевое соединение, предпочтительно Ethernet, для доступа к веб-интерфейсу.
1. Монтаж и подключение устройства
Установите шлюз на DIN-рейку в электрощитке. Подключите шину KNX TP к клемме KNX, соблюдая полярность, и подключите светильники DALI к соответствующей клемме. Подробная информация о подключении приведена в разделе «Установка».
2. Питание устройства
Подайте питание на шлюз одним из способов:
- через PoE по порту LAN;
- от источника постоянного тока 20–30 В DC через клеммы питания.
Важно: используйте только один источник питания. Индикатор питания загорится зелёным цветом после получения устройством IP-адреса.
3. Питание шины DALI
Включите встроенный источник питания DALI 250 мА в системных настройках либо подключите внешний источник питания DALI, оставив встроенный источник отключённым.
Важно: не используйте встроенный и внешний источники питания DALI одновременно.
4. Настройка DALI-светильников
После подключения устройства откройте веб-интерфейс по адресу setup.atios.ch. Запустите мастер DALI для обнаружения подключённых светильников, присвоения им имён, настройки времени затухания и распределения по группам.
После завершения настройки нажмите «Сохранить проект», чтобы сохранить конфигурацию непосредственно на устройстве.
Подробные параметры настройки доступны в конфигураторе DALI.
5. Привязка светильников в ETS
Загрузите базу данных продуктов Atios и добавьте шлюз KNX-DALI в соответствующую линию KNX TP. С помощью перетаскивания назначьте групповые адреса KNX светильникам и группам DALI.
Для завершения программирования:
- Загрузите физический адрес устройства.
- Загрузите полную программу приложения.
После завершения настройки светильники DALI будут доступны для управления из вашей системы KNX.
Для получения дополнительной информации используйте документацию и конфигуратор DALI.
Скачать документацию
