Протокол управления освещением DMX
Протокол цифрового мультиплексирования (DMX) зародился в индустрии кинотеатров и мероприятий для управления интеллектуальным осветительным оборудованием и устройствами для создания спецэффектов.
DMX также все чаще используется в коммерческих зданиях для таких приложений, как RGB, управление цветом и световой температурой. В этих зданиях свет часто используется в качестве элемента дизайна, например, для создания эффектов и архитектурного освещения, освещения фасадов и для выделения особых архитектурных особенностей. Протокол ориентирован на современные светодиодные технологии, которые используются для создания специальных световых эффектов, поскольку они эффективны и обеспечивают великолепное разнообразие цветов.

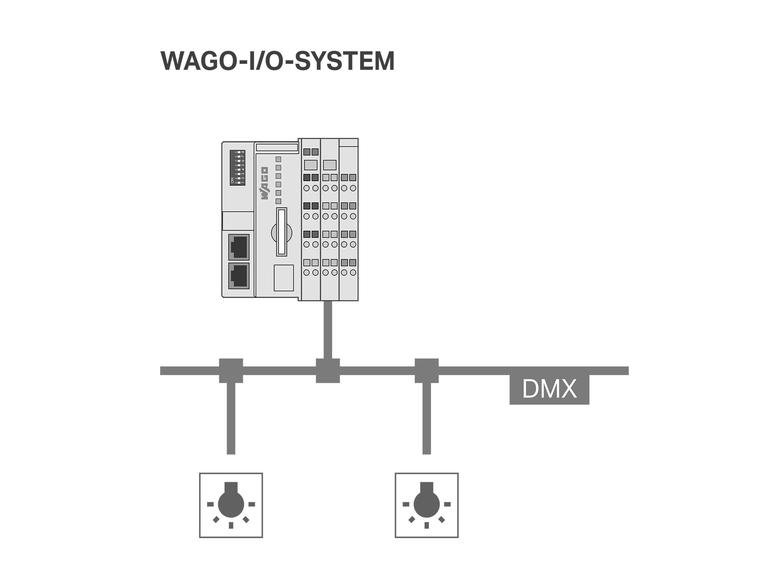

Решение WAGO DMX это:
- Прикладное решение на базе модуля 75x-652 RS-485/232
- Использовать данные телеграммы DMX в качестве данных процесса для WAGO 750 I / O-SYSTEM
- Скорость передачи данных 250 кбод, один стартовый и два стоповых бита
- Подключите DMX-устройства к WAGO 750 I / O-SYSTEM через библиотеку DMX.
Особенности системы DMX:
DMX основан на стандарте последовательного интерфейса RS-485. Обычно для кабельных соединений используются трехполюсные разъемы XLR.
DMX Master:
- Запись телеграмм DMX из WAGO-I / O-SYSTEM в устройства DMX (например, переключение, диммирование, управление цветом светодиодной подсветки)
- Передатчик DMX от 1 до 512 каналов
DMX Slave:
- Чтение телеграмм DMX для дальнейшей обработки в WAGO-I / O-SYSTEM (например, переключение освещения зала с пульта управления освещением DMX)
- 21 канал DMX (размер изображения процесса = 24)
- Выбор любого диапазона адресов из всего диапазона адресов DMX через настраиваемый начальный канал (WAGO-I / O-CHECK с версии 3.10.8)

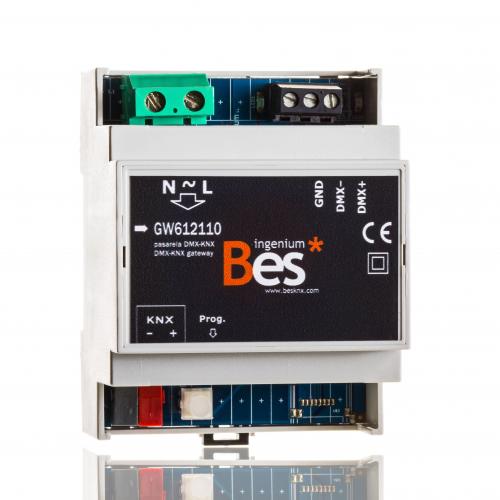

Шлюз KNX – DMX 512 DMXBUS-K GW612110
Контролирует до 48 каналов DMX одновременно и может выполнять до 8 сценариев и 8 полностью настраиваемых последовательностей.

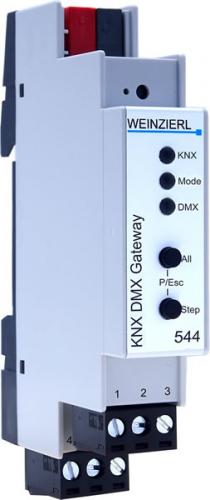

Weinzierl WZL-512573 Шлюз KNX -DMX 512
До 64 свободно конфигурируемых каналов
