Как работает теплый пол: способы управления электрическим теплым полом и интеграция в умный дом KNX
Электрический тёплый пол — это не только про комфорт, но и про энергоэффективность. Особенно если правильно организовать управление: от простого термостата до профессиональной системы автоматизации KNX. В этой статье разберемся, как работает теплый пол, какие есть способы управления и чем отличается умное управление от классического.
Принцип работы электрического теплого пола

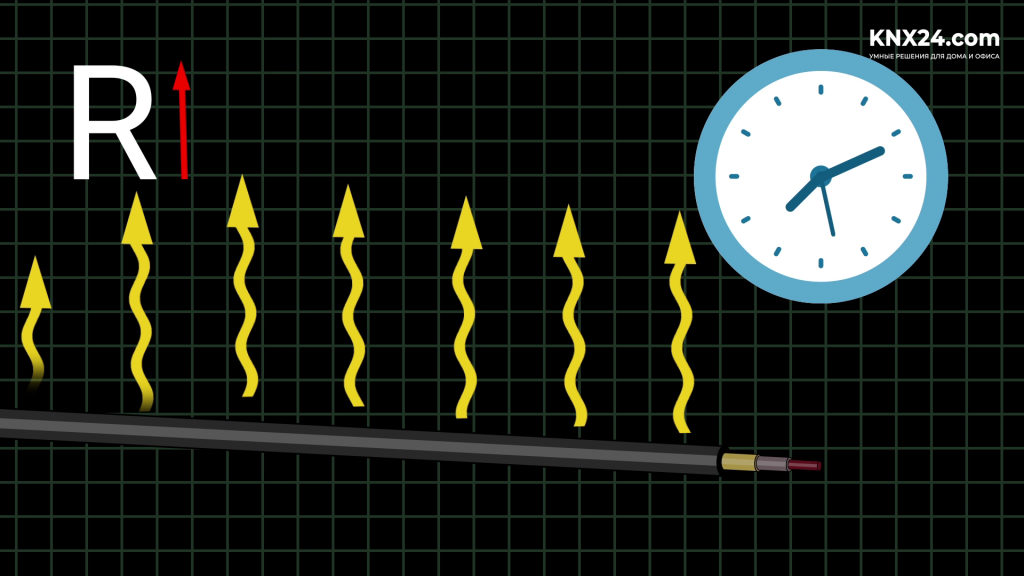

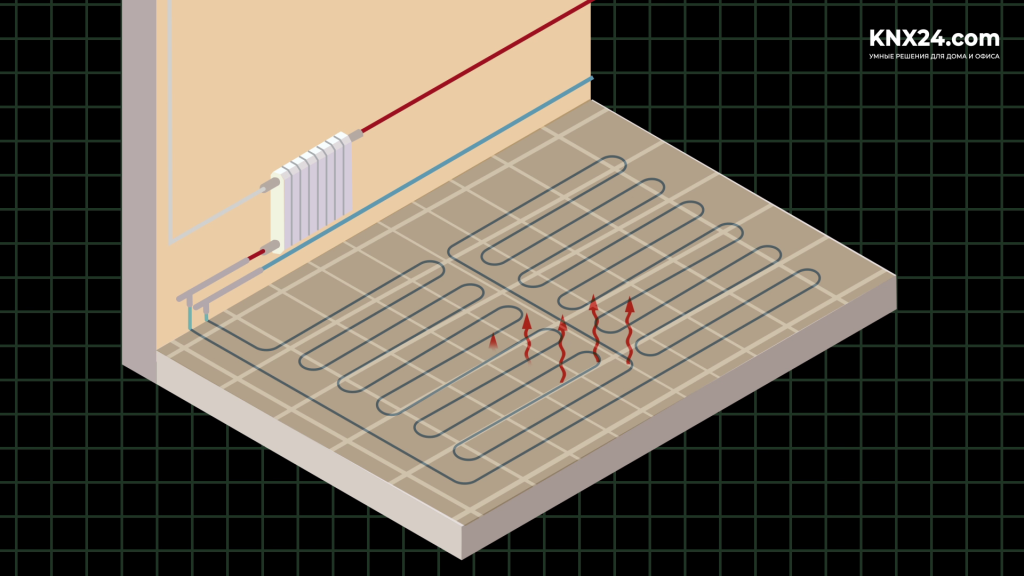

Любой электрический кабель при прохождении через него тока выделяет тепло — это связано с сопротивлением проводника. Чем выше сопротивление и дольше время прохождения тока, тем больше выделяется тепла. Именно это физическое свойство используется в нагревательных кабелях и нагревательных матах, которые укладываются под напольное покрытие.
Когда кабель подключается к питанию, он нагревается и передает теплоту поверхности пола.
Управление электрическим теплым полом: 3 подхода

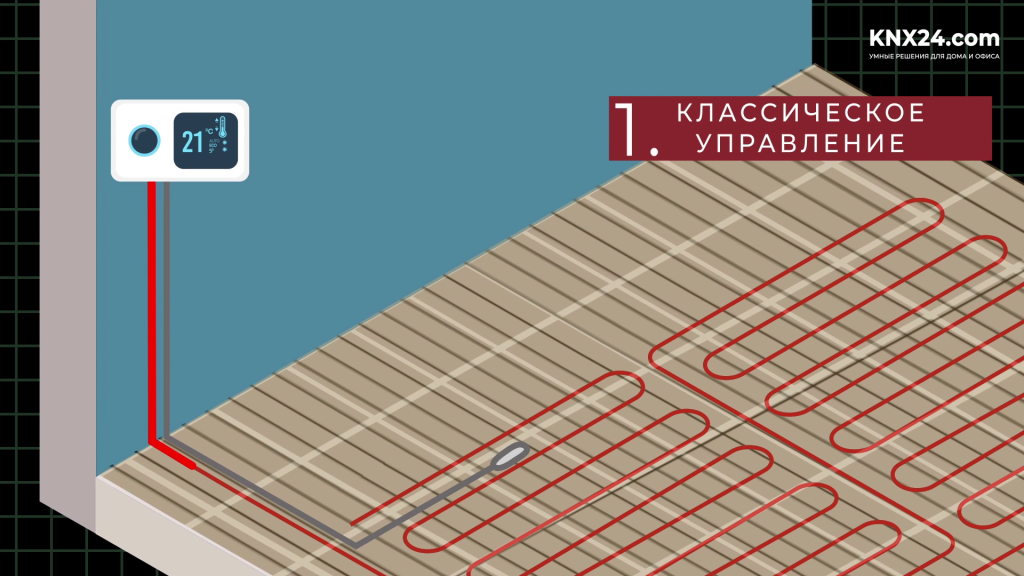

1. Классический термостат
Самый простой и распространённый способ управления.
-
Управление осуществляется с помощью встроенного реле, которое включает и выключает питание мата в зависимости от показаний температурного датчика.
-
Датчик температуры укладывается в стяжку пола.
-
Сам термостат обычно устанавливается на стене на высоте ~0,5-1,5 м. К нему подводится питание от щита, силовой кабель теплого пола и датчик - вся коммутация происходит в подрозетнике.
Недостатки:
-

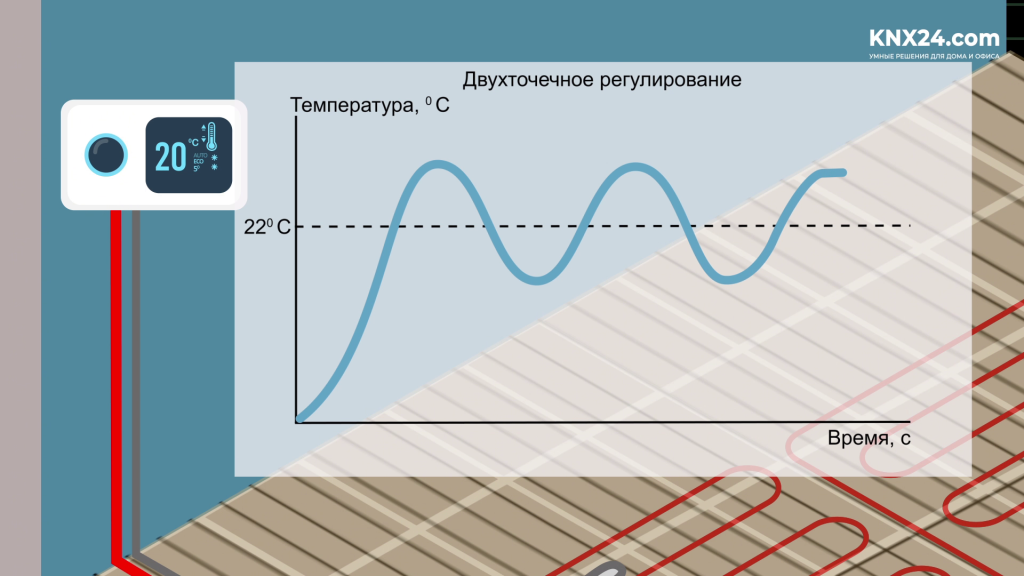

Двухточечное регулирование – температура "прыгает" выше и ниже заданного значения.
-
Необходимость вручную регулировать мощность, включать и отключать устройство.

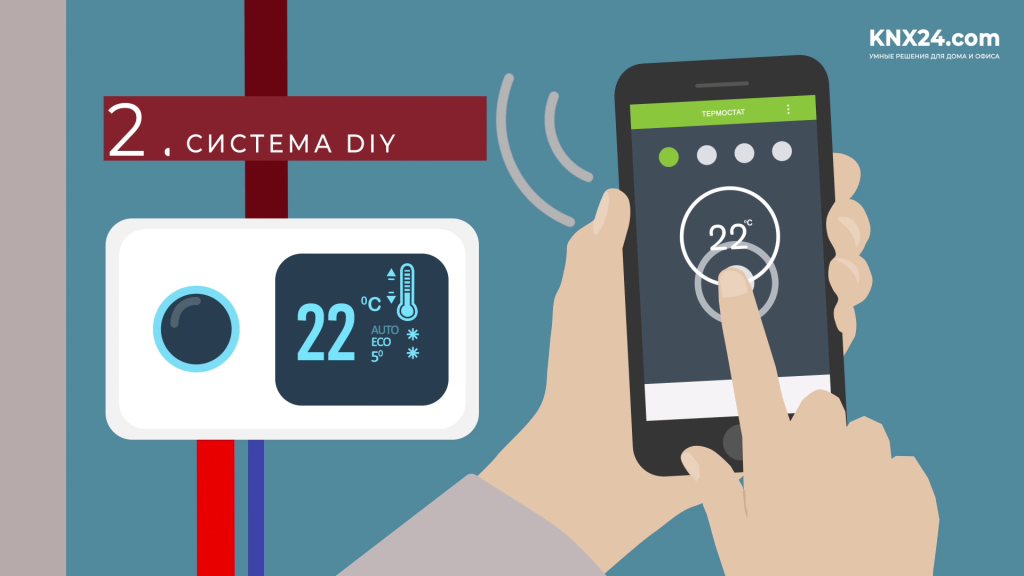

2. Умный термостат (DIY-решение)
Этот вариант предполагает тот же принцип подключения и регулирования, но с возможностью:
-
Удаленного управления и контроля со смартфона.
-
Настройки расписаний.
Это уже гибридное решение, подходящее для тех, кто хочет базовую автоматизации без сложного монтажа.

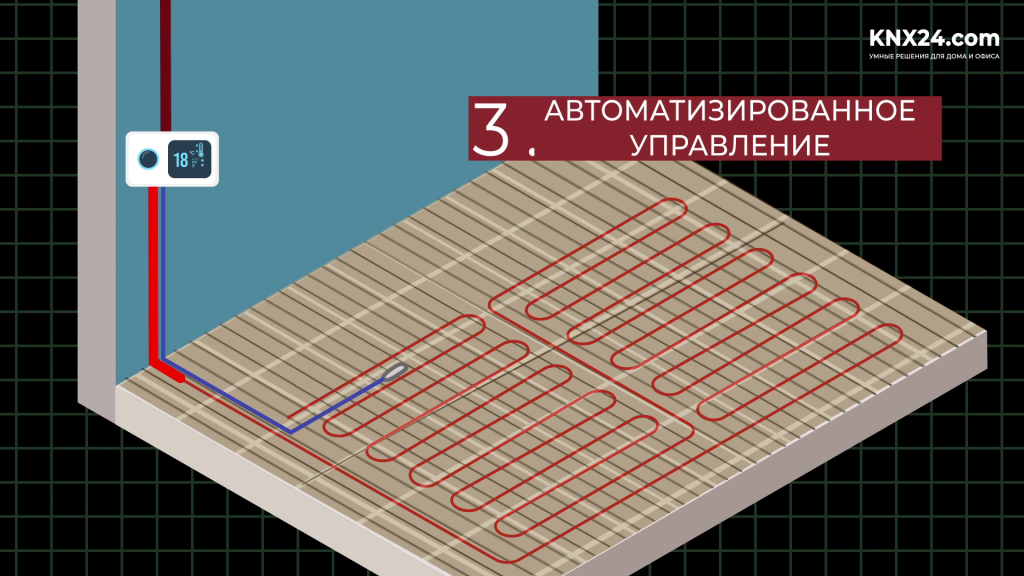

3. Умный дом KNX: профессиональное управление

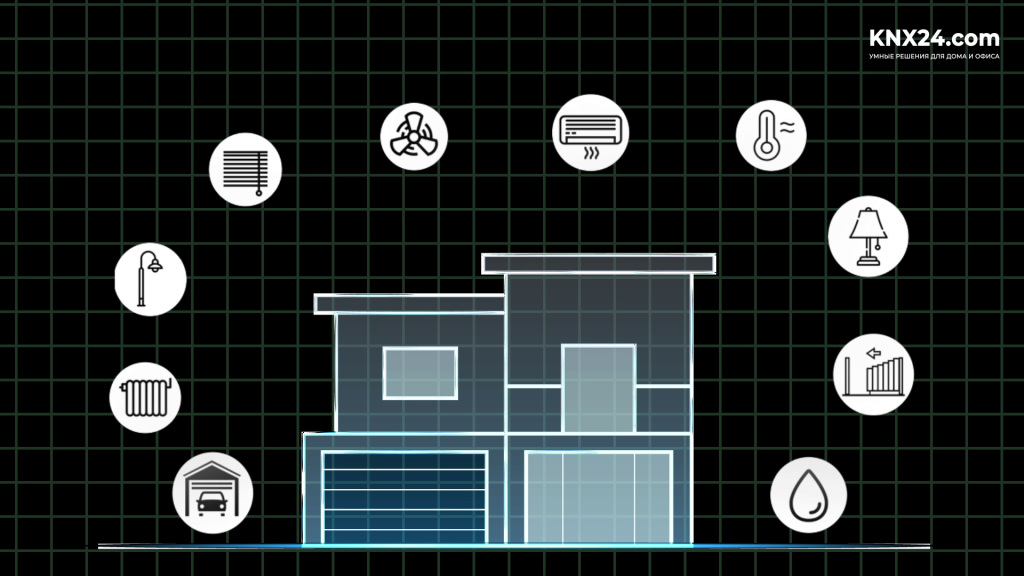

Самый надежный и функциональный способ управления — это интеграция теплого пола в систему Умного дома на протоколе KNX.
Что изменится?
-
Вся коммутация перенесена в электрический щит: используется релейный модуль KNX, который включает и отключает питание мата теплого пола.
-
В качестве термостата выступает модуль входов, например, Zennio QUAD Plus, к которому подключается температурный датчик.
-
Модуль можно установить за заглушкой или розеткой — не занимает места в интерьере.
-

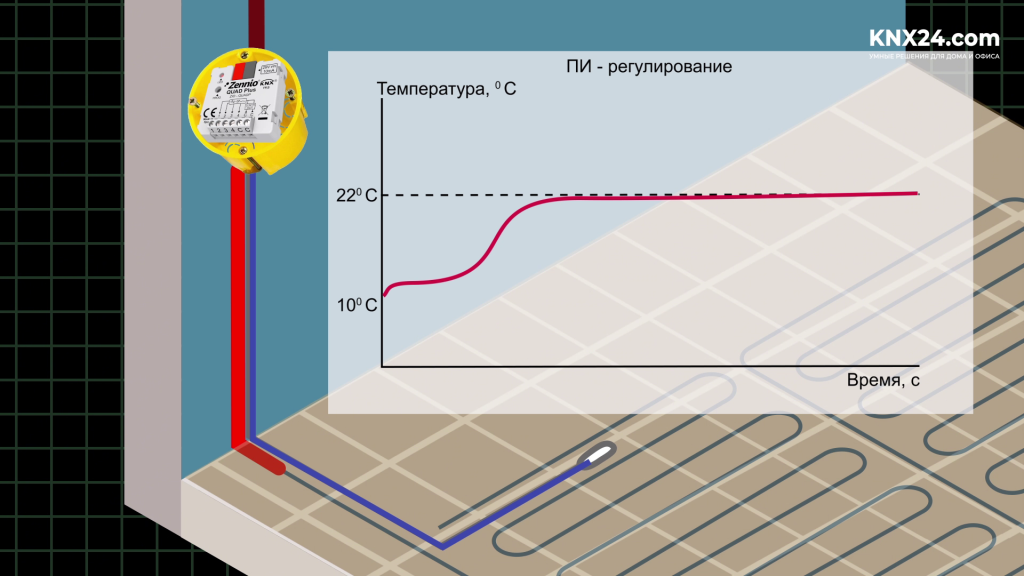

Поддерживается ПИ-регулирование: система плавно подбирается к заданной температуре и удерживает её без скачков.
Управление теплым полом в системе KNX возможно:
-
Через умные выключатели
-
С сенсорных панелей
-
С телефона
- По сценариям
Автоматизация сценариев: комфорт + экономия
Одно из главных преимуществ интеграции в KNX — это сценарный подход.
-
Во время вашего присутствия тёплый пол поддерживает комфортную температуру.
-
В ваше отсутствие — автоматически отключается или переходит в экономичный режим.
-
В сценарии можно включить зависимость от времени суток, дня недели и даже от погодных условий.
Такой подход уменьшает энергопотребление и повышает уровень комфорта. Вам не придется никаким образом взаимодействовать с устройством, автоматика все сделает сама.
Где и как использовать электрический теплый пол
Важно помнить: электрический теплый пол — это дополнительная система отопления. Он отлично подходит для:
-
Санузлов
-
Коридоров
-
Ванных комнат
-
Технических помещений
Для полноценного отопления жилых комнат предпочтительнее использовать:
-
Водяной тёплый пол
-
Радиаторное или конвекторное отопление
Либо комбинировать электрический теплый пол с одной из перечисленных систем.
Заключение
Как работает теплый пол? Довольно просто — электрический ток проходит через нагревательный кабель, создавая тепло.
Как им управлять? Выбор за вами:
-
Простым термостатом
-
Смарт-гаджетом
-
Профессиональной системой Умный дом, например KNX
Интеграция тёплого пола в систему KNX делает управление более точным за счёт ПИ-регулирования, устраняет шум за счёт переноса реле в щит, и освобождает пространство в интерьере — термостат больше не нужен на стене. Управление становится полностью автоматическим: система сама включает обогрев только при необходимости, что позволяет экономить энергию и повышать комфорт без участия пользователя.
